四英寸支耳式蝶阀结构设计

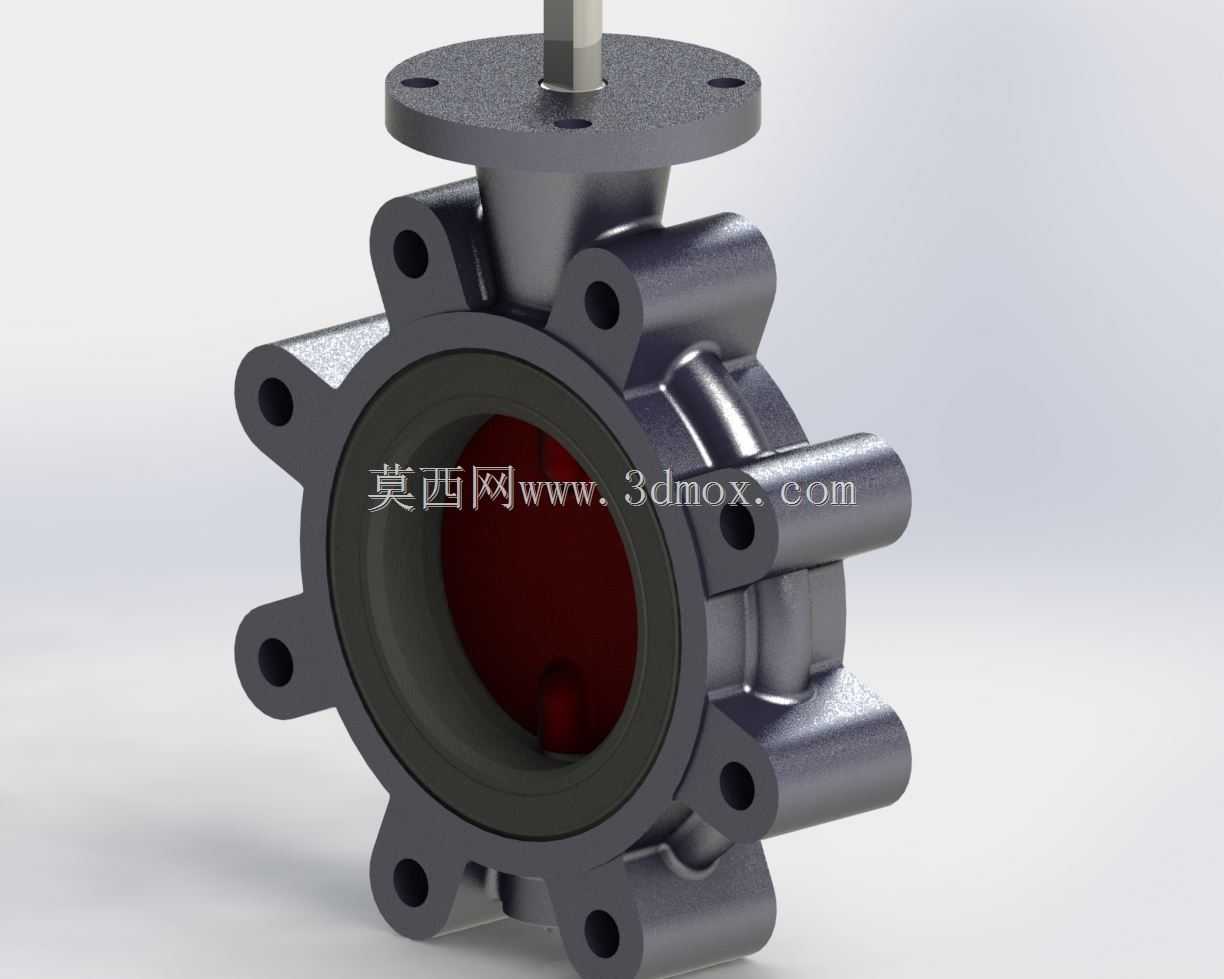

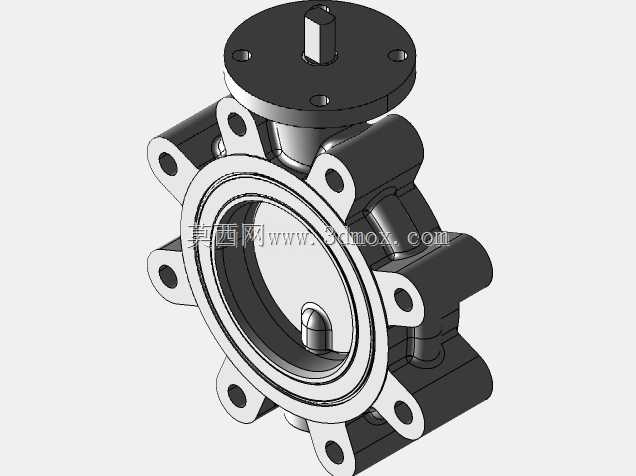

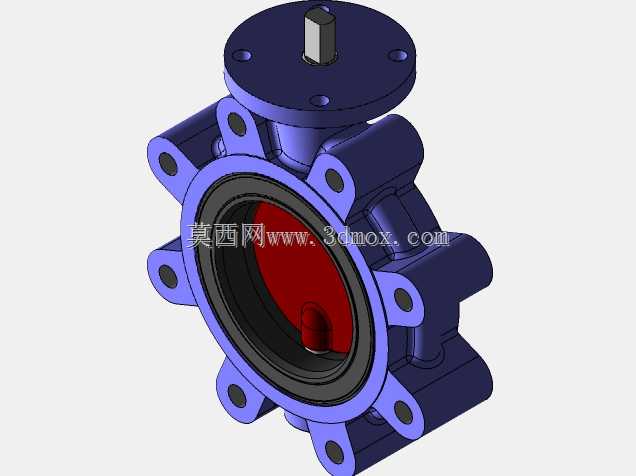

这款支耳式蝶阀的公称通径为四英寸，适配DN100规格的工业管路系统，在给排水、暖通循环、化工介质输送、市政水处理等场景中承担介质截断与流量调节功能，相比同通径的闸阀、截止阀，其结构长度更短，安装占用空间更小，适合管路排布紧凑的工况使用。从结构设计来看，阀体采用支耳式带孔布局，阀体周向均匀分布安装螺栓孔，可直接通过螺栓将阀体固定在两端管路法兰之间，无需额外的对夹式紧固件，单侧管路拆卸维护时不会影响另一侧管路的密封固定，适配需要频繁拆装检修的管路节点。阀杆采用上装式同轴设计，阀杆与蝶板的连接部位设置防松定位结构，避免开关过程中阀杆与蝶板出现相对窜动，保证阀位传递精度；蝶板密封面采用环形橡胶密封圈嵌装结构，密封圈与阀体流道内壁的贴合面经过圆弧过渡处理，开关过程中密封面摩擦阻力小，可有效降低操作扭矩，同时避免密封圈被剪切损坏，延长密封件使用寿命。顶部的阀杆安装法兰采用标准法兰连接尺寸，可适配手动涡轮头、气动执行器、电动执行器等多种驱动装置，用户可根据现场自动化控制需求灵活选配驱动单元，无需额外加工转接法兰。从安装边界来看，阀体的支耳孔中心距匹配对应压力等级的法兰安装标准，安装时需保证两端管路法兰与阀体端面的同轴度偏差不超过1mm，避免螺栓紧固后阀体出现额外装配应力，导致密封面变形泄漏；阀杆顶部的驱动装置安装空间需预留足够的操作与维护距离，保证后期执行器拆装、密封件更换作业有足够操作空间。流道内部的蝶板采用流线型弧面设计，全开状态下蝶板与流道方向平行，介质流经时的流阻系数远低于传统中线蝶阀，可减少管路系统的压力损失，降低输送泵的运行能耗。阀体的过流部位做了圆弧过渡处理，不存在介质滞留的死角，适合输送带有微小固体颗粒的流体介质，不易出现积料卡涩的问题。在结构强度设计上，支耳部位做了加厚加强处理，可承受管路系统的压力波动与水锤冲击，避免长期运行后支耳部位出现应力开裂；阀杆与阀体的配合部位设置了耐磨轴套，减少阀杆转动过程中的磨损，保证长期开关操作的同轴度，避免阀杆出现偏磨导致的外漏问题。
