砂型铸造工艺用多规格阀体结构

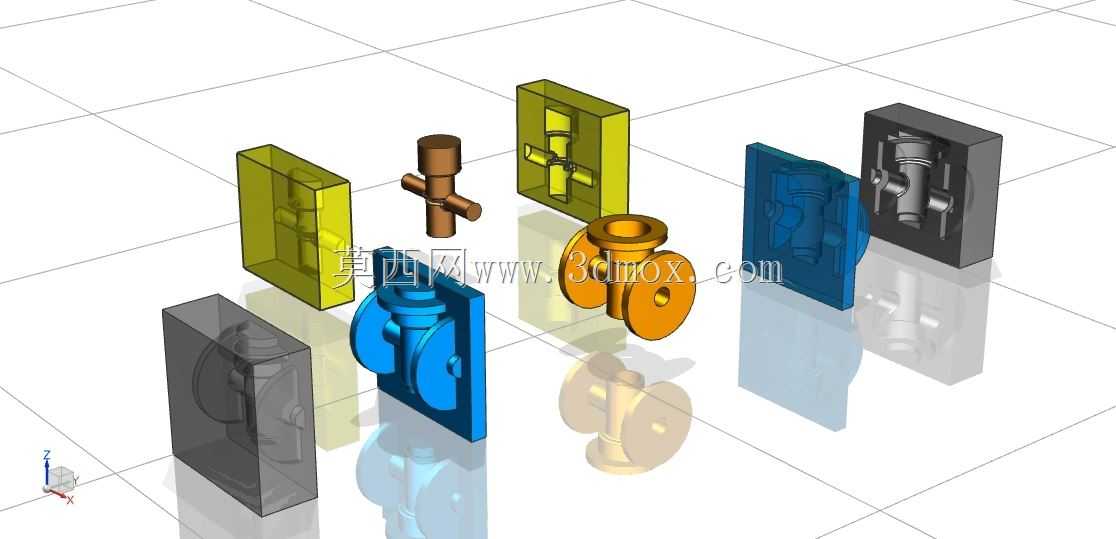

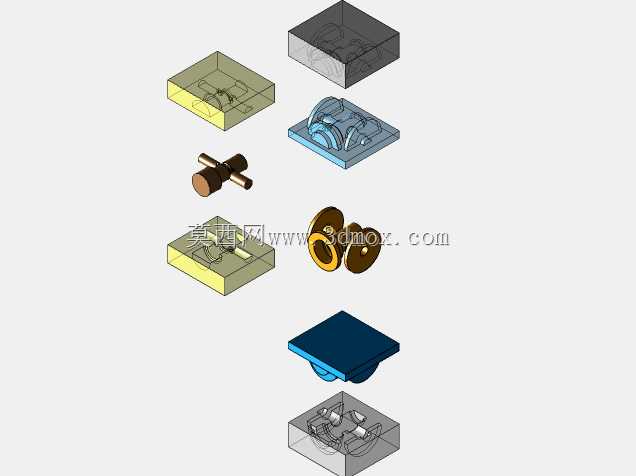

这套阀体结构针对砂型铸造工艺场景开发，覆盖了直通、三通、角式等多种常见阀体构型，适配给排水、化工流体输送、暖通管路等多个领域的低压流体控制需求。从实际铸造生产的角度出发，设计阶段就充分考虑了砂型造型的起模斜度、分型面选择、型芯定位结构，避免了造型过程中出现掉砂、错箱、型芯偏移等常见铸造缺陷。不同构型的阀体分别对应不同的管路安装场景：直通式阀体适配直线管路的通断控制，流道采用等径过渡设计，减少流体流经时的局部阻力损失，降低管路运行的能耗；三通式阀体用于管路的分流与合流场景，三个接口的同轴度、垂直度公差控制在铸造工艺可实现的合理范围内，减少后续机加工的余量，降低生产耗材成本；角式阀体适配管路直角转向的安装场景，流道转角处采用圆弧过渡，避免流体长期冲刷造成的局部冲蚀磨损，延长阀体的实际使用寿命。所有阀体的外形结构都预留了标准的法兰连接或者螺纹连接的加工余量，安装边界尺寸符合通用管路阀门的安装互换要求，不需要额外调整管路的预留安装空间就能直接替换同规格的现有阀体产品。设计过程中针对砂型铸造的工艺特性，在阀体壁厚过渡处采用均匀渐变的结构，避免壁厚突变造成的铸造冷却过程中缩松、缩孔缺陷，同时在阀体的非加工面设置了合理的工艺补贴，保证铸件凝固过程中的补缩通道顺畅，提升铸件的成品率。配套的铸型结构直接对应阀体的外形与内腔结构，分型面选在阀体最大轮廓处，起模方向垂直于分型面，不需要额外设置复杂的活块结构就能完成造型操作，适合中小批量的砂型铸造生产场景，降低造型工序的操作难度，普通造型工人经过简单培训就能完成铸型的制作。阀体的连接端面都设计了统一的加工基准凸台，后续机加工时可以直接以凸台为定位基准，一次装夹就能完成密封面、连接孔的加工，减少装夹找正的辅助时间，提升机加工的生产效率。不同规格的阀体在结构设计上保持了工艺一致性，铸造用的模样可以采用模块化设计，更换局部模块就能生产不同通径、不同构型的阀体，减少模样的制作成本，也方便生产车间的工艺管理。
