重锤杠杆式安全阀结构总成设计

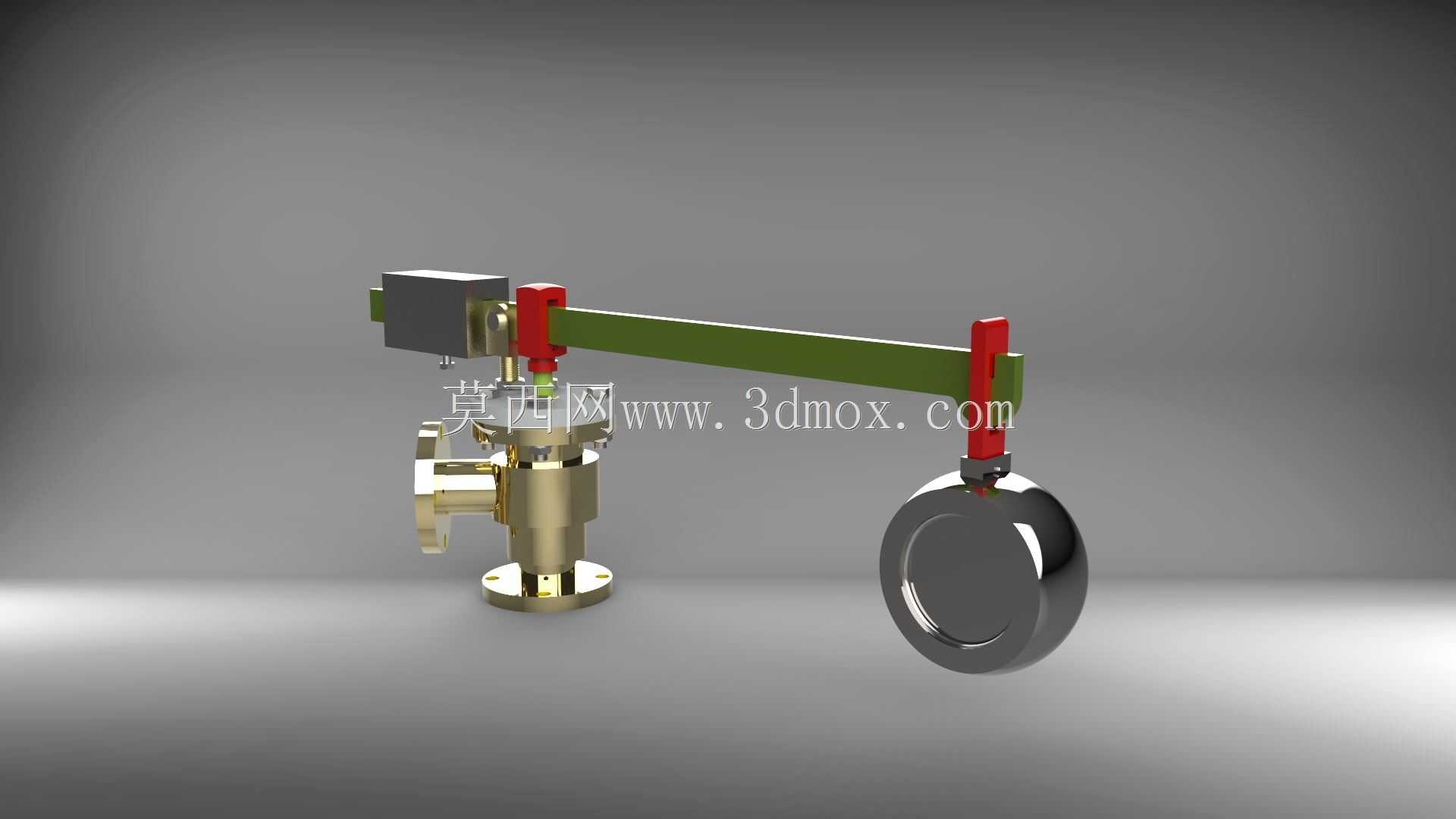

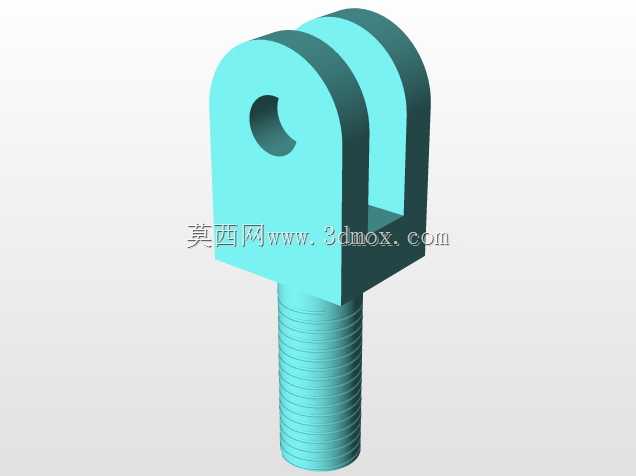

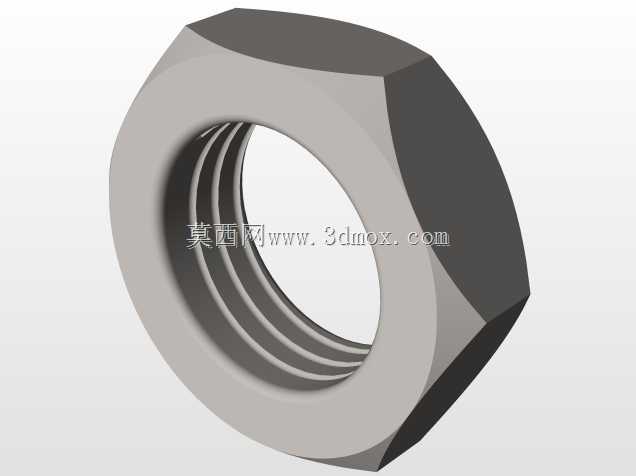

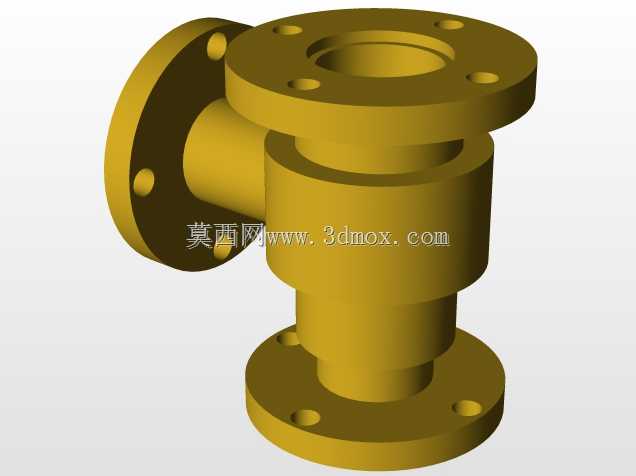

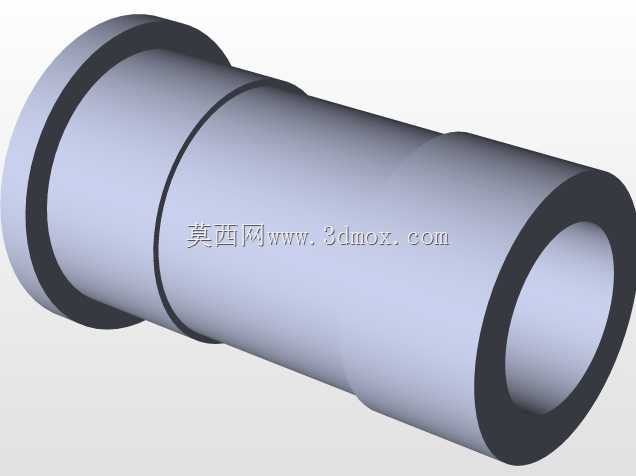

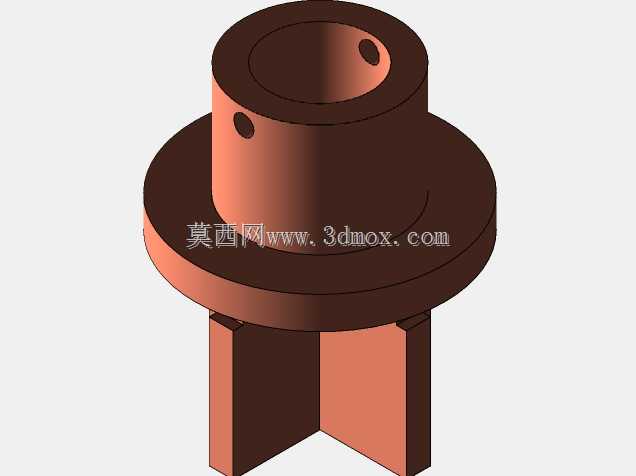

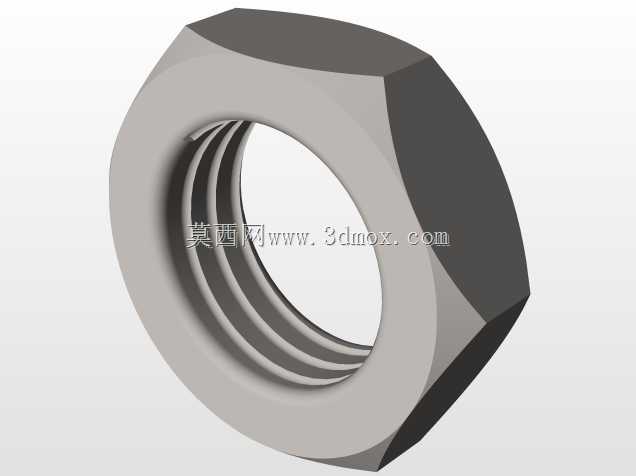

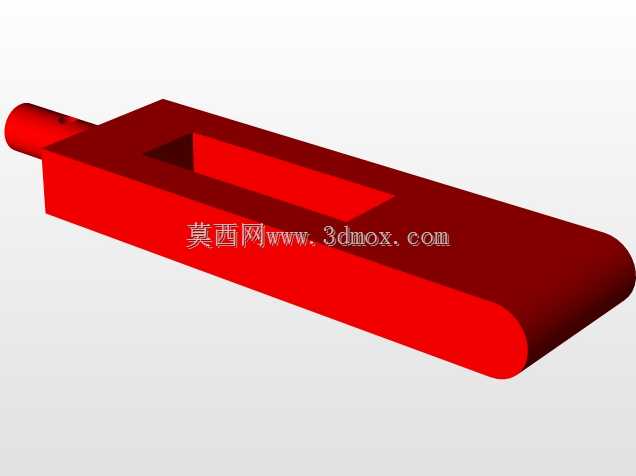

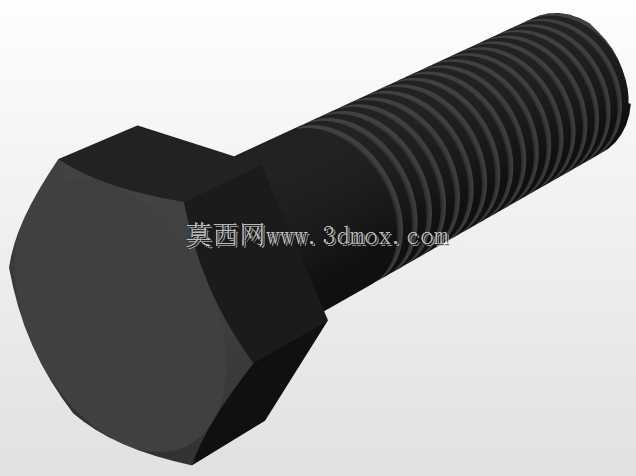

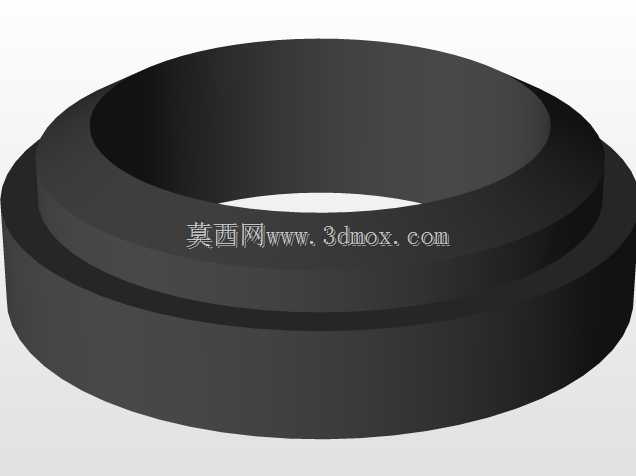

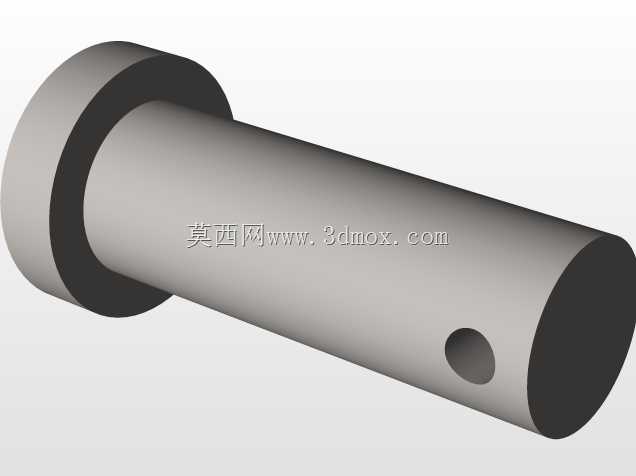

在承压类设备的超压防护场景中，这类杠杆式安全阀是静重式安全阀的结构升级方案，常应用在低压蒸汽锅炉、小型承压储罐、工业供热管路的超压泄放工位，相比弹簧式安全阀，它不存在弹簧长期受载疲劳松弛的问题，整定压力的调整过程更直观，运维人员无需借助专业测力工具，仅通过调整重锤在杠杆上的滑移位置，就能完成启闭压力的校准，适配对压力整定精度要求不高但需要长期稳定运行的低压工况。从结构设计逻辑来看，整个总成以阀体作为承载基座，下部采用法兰连接结构，安装时直接与待防护设备的管法兰对接，法兰面预留标准螺栓孔位，可匹配常规低压管路的法兰安装尺寸，安装边界需预留杠杆摆动的侧向空间，避免重锤升降过程中与周边管线、支架发生干涉。阀体上部的阀瓣与阀座采用锥面密封配合，正常工况下阀瓣受杠杆传递的重锤重力压紧在阀座上，实现管路的密封截断，当设备内部压力超过整定值时，介质压力向上顶推阀瓣，克服重锤通过杠杆放大的压紧力矩后，阀瓣开启泄放多余介质，待压力回落至安全值后，阀瓣自动回座密封，避免介质持续泄漏。杠杆部分采用等强度矩形截面杆件设计，一端通过铰接支点与阀体上的支架连接，靠近支点的位置通过阀杆与阀瓣上端接触传力，杠杆末端悬挂圆盘形重锤，利用力臂放大原理，用较小重量的重锤就能获得足够的阀瓣密封压紧力，同时铰接位置均采用销轴连接，预留合理的转动间隙，避免长期运行出现卡涩导致阀门拒动。设计过程中需要重点核算杠杆的力臂比、重锤重量与整定压力的对应关系，同时要保证阀瓣开启行程内杠杆的摆动角度不会导致传力偏载，避免阀瓣回座时出现偏磨影响密封性能，另外重锤位置设置了锁紧结构，调整完整定压力后可固定重锤位置，防止设备运行过程中振动导致重锤滑移，改变阀门的整定压力值。整个结构没有复杂的弹性元件，加工难度低，日常维护仅需定期检查铰接销轴的磨损情况、阀瓣密封面的损伤情况即可，运维成本远低于同参数的弹簧式安全阀，不过这类结构受杠杆长度限制，不适用于高压工况，且安装位置需要保证杠杆处于水平自由摆动状态，不能有额外的外力施加在杠杆或重锤上，否则会直接影响阀门的整定压力准确性。
