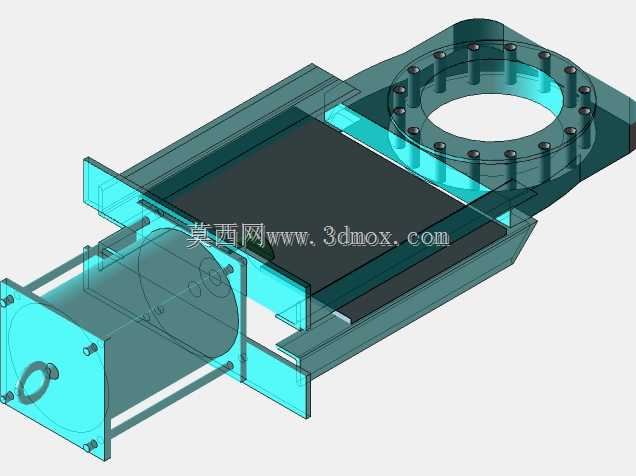

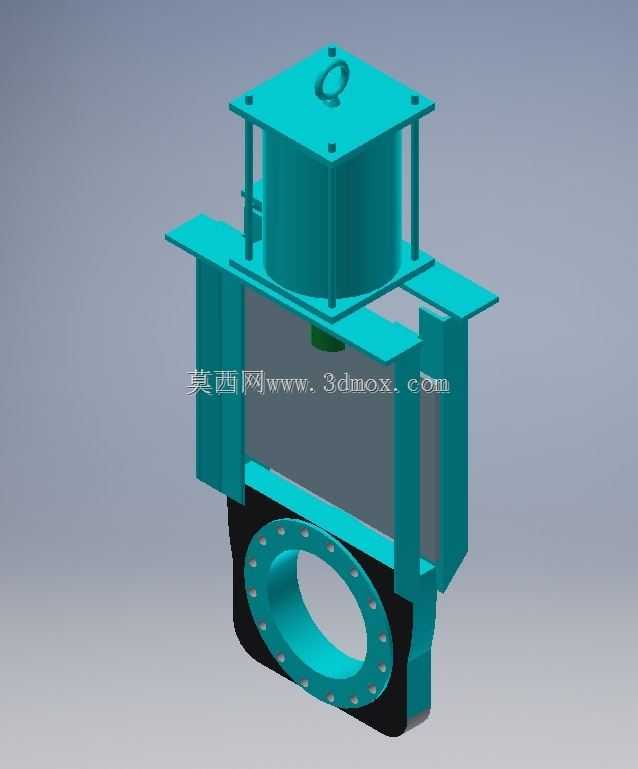

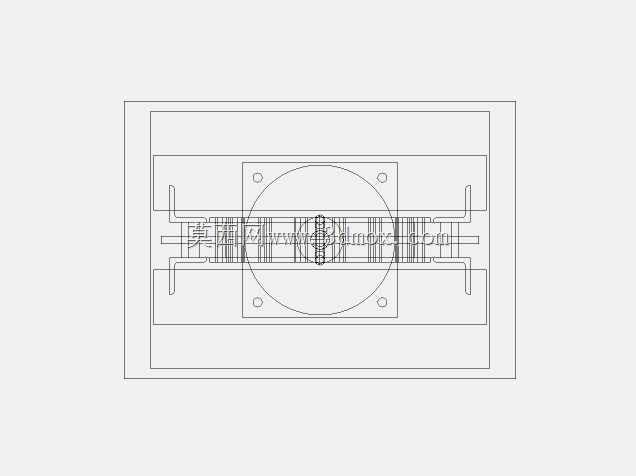

克拉克森KGD16型刀闸阀三维结构

该刀闸阀结构主要应用于矿山洗选、市政排污、纸浆输送这类含固体颗粒、纤维杂质的流体管路场景，相比普通闸阀，其楔形刀型闸板能直接切断管路内混杂的块状、纤维状介质，避免普通密封面被杂质卡涩导致的泄漏问题，在大口径低压输送管线上的适配性极强。从结构设计来看，整体采用穿透式闸板布局，顶部法兰端为管路对接安装面，法兰面均匀布置螺栓孔，可直接与同压力等级的管路法兰配对，安装时需保证法兰密封面的平行度，避免单侧螺栓预紧力过大导致阀体变形。阀体两侧设置导向滑槽，闸板沿滑槽做直线启闭动作，滑槽内置耐磨衬条，可降低闸板往复动作时的磨损量，延长整体使用寿命。阀体端部设置驱动连接端，可适配手动、气动、电动等不同驱动形式的执行机构，执行机构连接端的尺寸符合通用安装标准，方便后期根据现场工况更换驱动单元。闸板采用薄型刀状结构，边缘做磨削刃口处理，关闭过程中刃口可直接刮除粘附在阀座密封面上的介质残渣，避免残渣堆积导致密封失效。阀座采用嵌入式安装结构，可根据输送介质的腐蚀特性、温度参数更换不同材质的密封件，无需整体更换阀体，降低后期维护成本。从安装边界来看，整体结构沿管路轴向的长度较短，相比同口径的暗杆闸阀节省近三分之一的安装空间，适合管线排布紧凑的厂区管廊场景。设计过程中对闸板的行程做了精准限位，全开状态下闸板完全退至阀腔上部，不会对管路通流截面造成遮挡，可最大限度降低管路的流体阻力，减少输送过程中的压损。阀腔内部做圆弧过渡处理，不存在介质滞留的死角，可避免输送易沉积介质时的阀腔堵塞问题，日常维护时只需拆开侧部检修盖板即可清理阀腔内部残留杂质，无需将整个阀门从管路上拆卸下来。
