管壳式列管热交换器三维结构设计

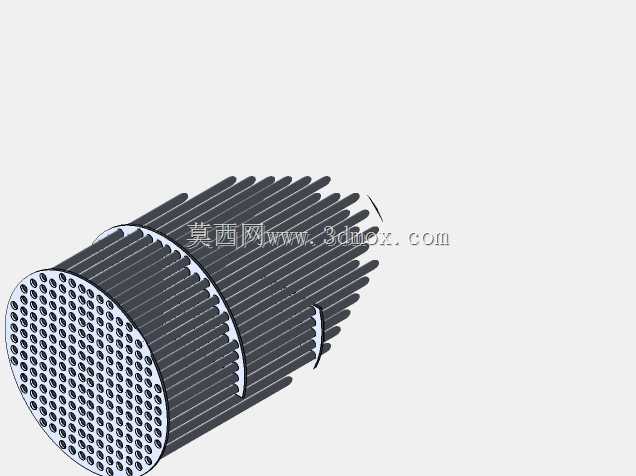

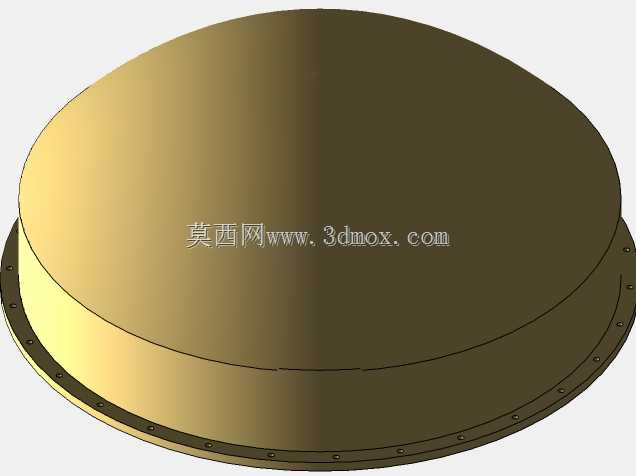

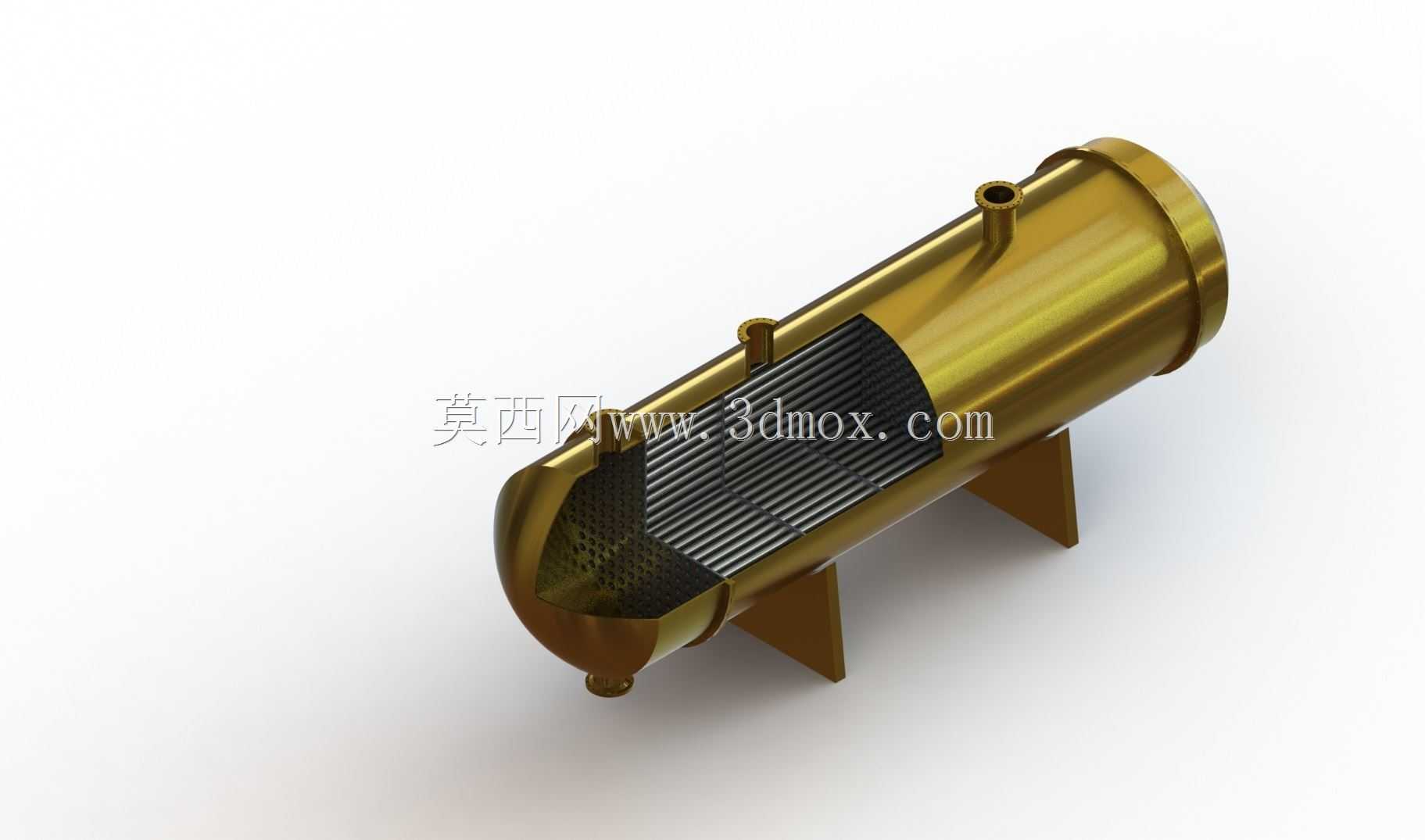

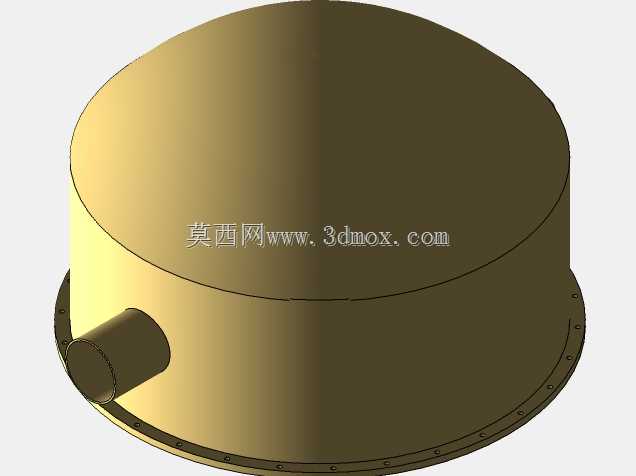

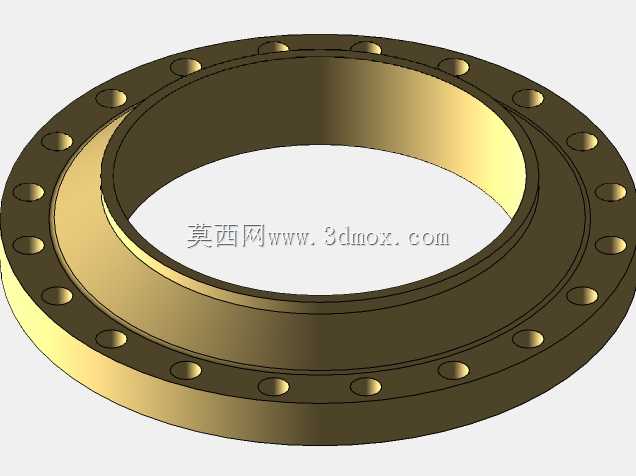

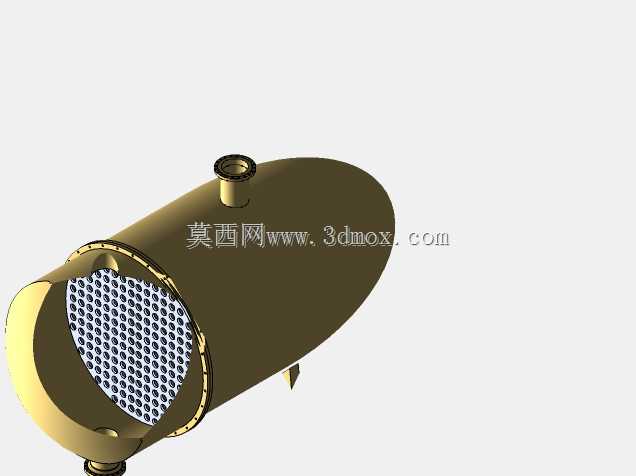

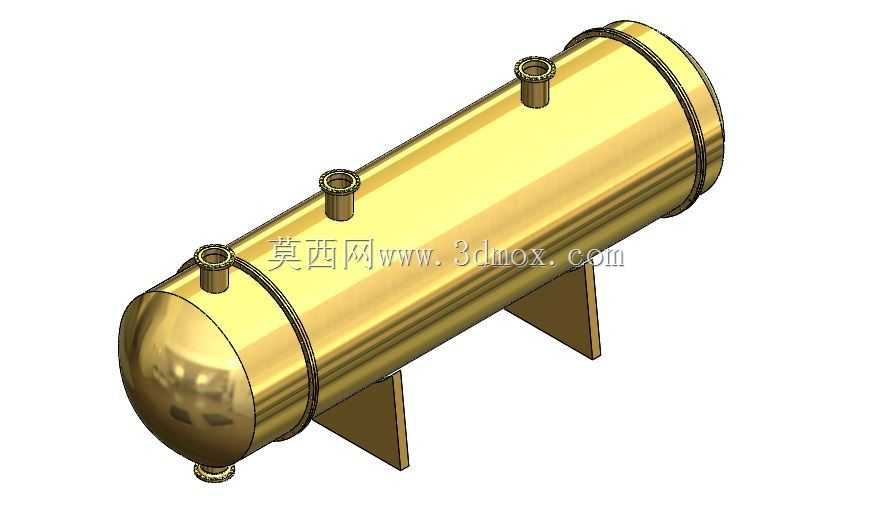

这款列管式热交换器的结构设计，核心围绕工业场景下的间壁式传热需求搭建，在化工、暖通、能源动力、食品加工等领域的流体换热工况中应用广泛，可实现两种不同温度流体之间的热量传递，既可以作为加热器将冷流体加热至工艺要求温度，也可作为冷凝器将气态介质冷凝为液态，或是作为冷却器带走工艺介质的多余热量，保障整套生产系统的温度参数稳定在合理区间。从结构设计逻辑来看，模型完整还原了管壳式换热器的核心组成：外部为承压圆筒壳体，内部布置平行排列的换热管束，管束两端固定在管板上，配合端盖的分程隔板实现管程流体的多程流动，壳程设置折流板引导壳程流体横向冲刷管束，大幅提升湍流程度以强化传热效率，壳体上预留的管程、壳程进出口接口，以及配套的鞍式支座，均按照实际安装的边界条件做了结构还原。在安装边界的设计考量上，鞍式支座的间距、地脚螺栓孔的位置尺寸，都匹配常规卧式压力容器的安装规范，壳体的外径、长度，以及进出口接管的公称直径、伸出长度，都参考了同规格工业换热器的通用尺寸参数，能够直接对接管线布置的建模需求，不需要额外调整接口位置。设计过程中优先考虑了设备的拆装维护需求，端盖与管板采用法兰连接结构，后期检修时可以拆卸端盖清理管束内部的结垢，管束与管板的连接结构也做了细节还原，能够直观展示胀接或者焊接的连接位置，方便设计人员理解密封承压的实现逻辑。壳程的折流板采用弓形结构，缺口高度与板间距按照通用的传热设计规范取值，既可以保证壳程流体的流速在合理区间，避免流速过高造成压降过大增加泵耗，也能防止流速过低导致传热系数下降、杂质沉积堵塞壳程。模型中还还原了壳体上的排气、排液接口位置，这些细节结构在实际工程中是设备投用、停机检修时必不可少的组成，很多简化模型往往会忽略这类结构，导致后续做管线综合布置时出现遗漏。对于从事换热设备选型、工艺管线设计的工程师来说，这个模型可以直观展示管壳式换热器的内部流道走向，帮助理解管程、壳程的流体流动路径，在做方案汇报或者初步设计时，能够快速搭建换热站、工艺装置区的设备布置场景，不需要从零开始绘制设备的外形与内部结构，大幅提升建模效率。同时模型的结构细节完整度较高，也可以作为教学演示的载体，帮助初学者理解列管式换热器的工作原理与各部件的功能作用，区分管程与壳程的介质流动空间，理解折流板、管板、分程隔板、支座等部件在整套设备中承担的作用。
