立式工业粉尘收集存储罐体结构

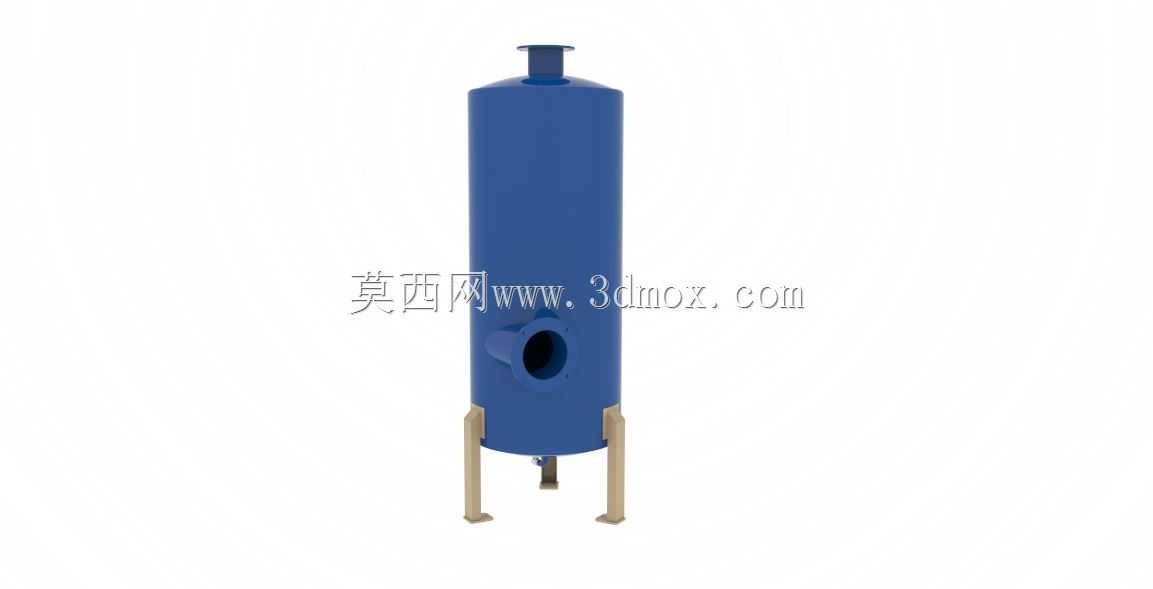

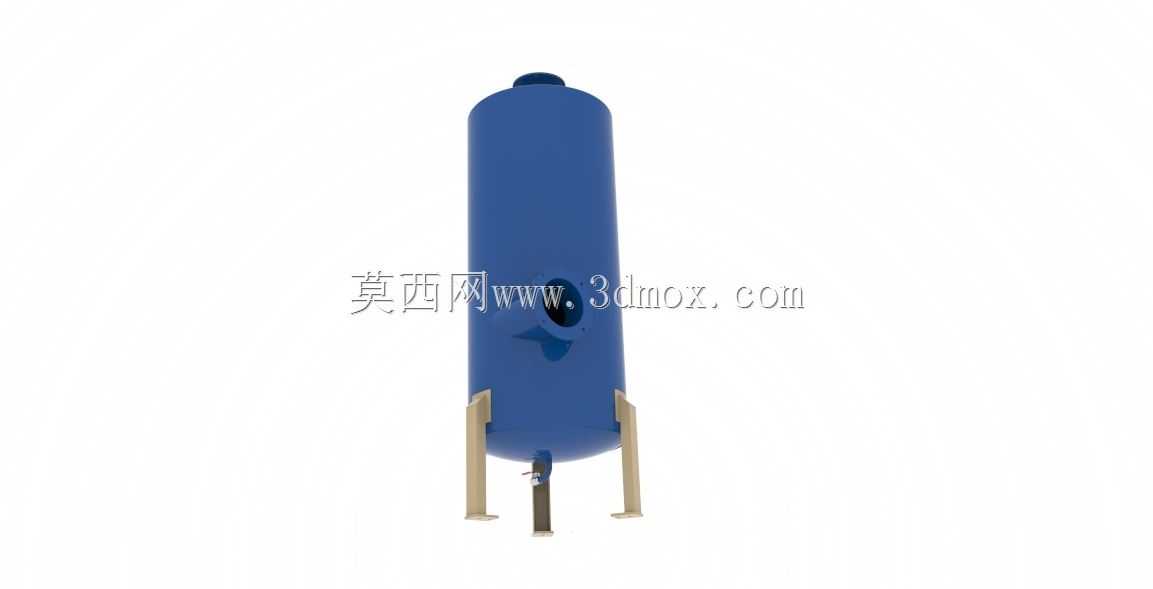

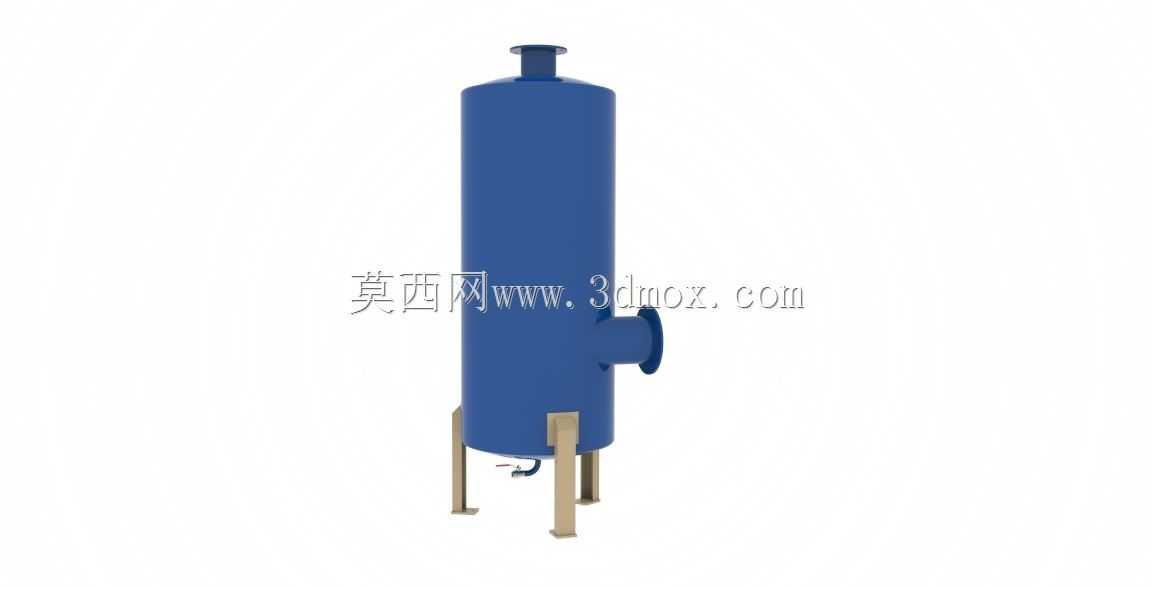

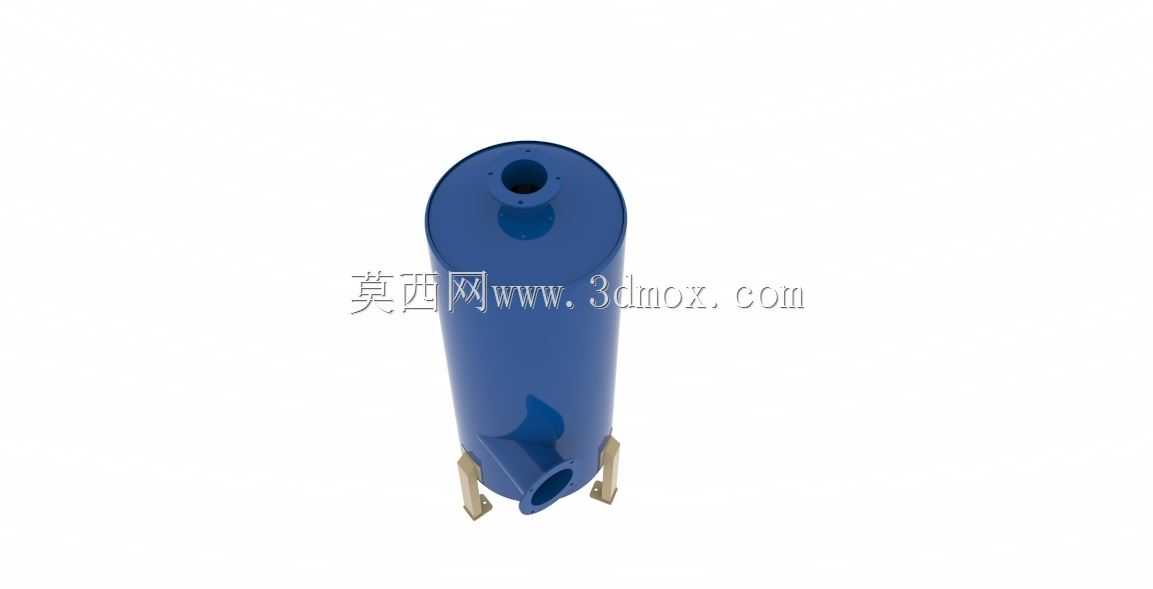

在工业除尘系统的管网末端，这类立式贮尘罐体是衔接除尘主机与粉尘清运环节的核心承压部件，常见于木工车间中央除尘、冶金粉料输送收尘、建材加工扬尘治理等场景，承担暂存过滤单元分离出的固体粉尘、避免粉尘二次返流至滤室的作用，同时为运维人员提供集中清灰的操作接口，无需频繁拆解除尘主机的集尘腔室。从结构设计逻辑来看，罐体采用立式长筒布局，是为了在有限的厂房占地空间内争取更大的储尘容积，顶部的小直径接口用于对接除尘设备的卸灰阀出口，含尘气流经卸灰阀进入罐体后，流速骤然降低，大颗粒粉尘依靠重力自然沉降至罐底，侧部的大口径法兰接口可根据现场管路布局选择对接负压平衡管或者检修旁通，避免罐内憋压影响上游卸灰阀的启闭精度。罐体底部采用三支腿支撑结构，支腿与筒壁之间设置加强筋板，可承受满罐状态下的粉料载荷，支腿底部预留地脚螺栓安装孔，安装时需保证罐体垂直度偏差不超过千分之二，避免长期偏载导致支腿焊缝开裂，罐底设置的小口径排污接口可用于排出罐内积存的冷凝水，防止金属粉料遇水结垢堵塞卸灰通道。建模过程中需要重点关注各接口的法兰匹配尺寸，顶部接口需匹配常用的星型卸灰阀出口通径，侧部接口的法兰端面需预留足够的螺栓操作空间，支腿的高度设计要满足罐底下方放置集尘桶或者接料车的净空要求，筒壁的厚度选取需结合储料的堆积密度计算承压能力，避免薄壁罐体在负压工况下出现吸瘪变形。实际选型时，需要根据上游除尘设备的处理风量、每日产尘量核算罐体的有效容积，通常储尘容积需满足至少8小时的连续产尘存储需求，避免运维人员频繁清灰增加工作量，罐体的外表面可根据使用场景做防腐涂装处理，在有腐蚀性粉尘的工况下，还需在筒体内壁衬耐磨防腐层，延长设备的整体使用寿命。
