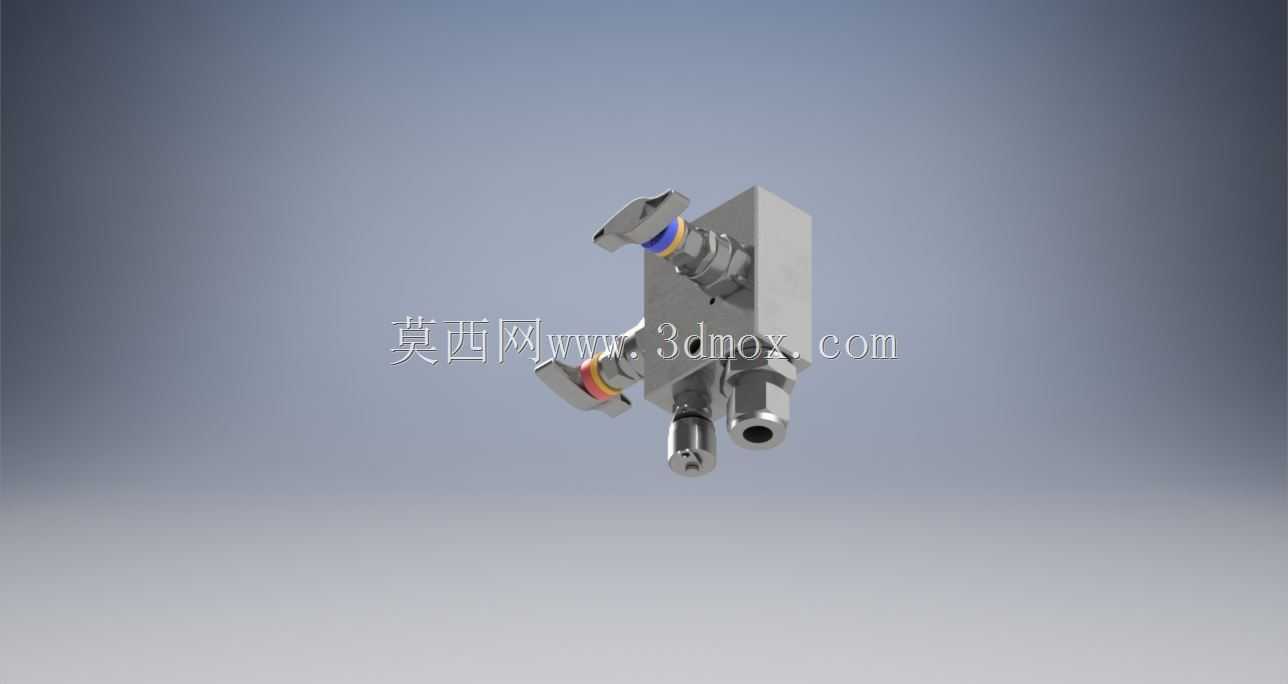

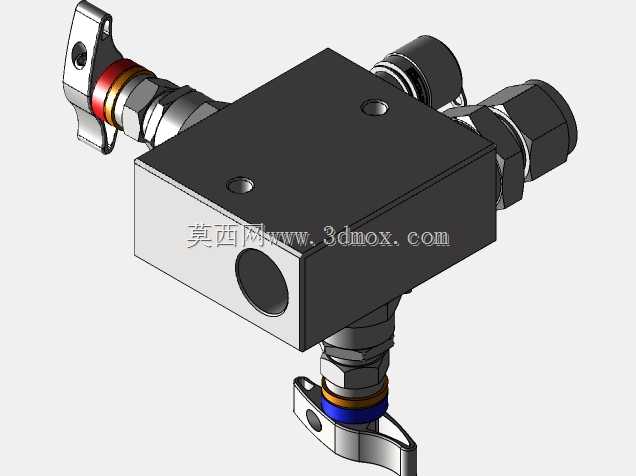

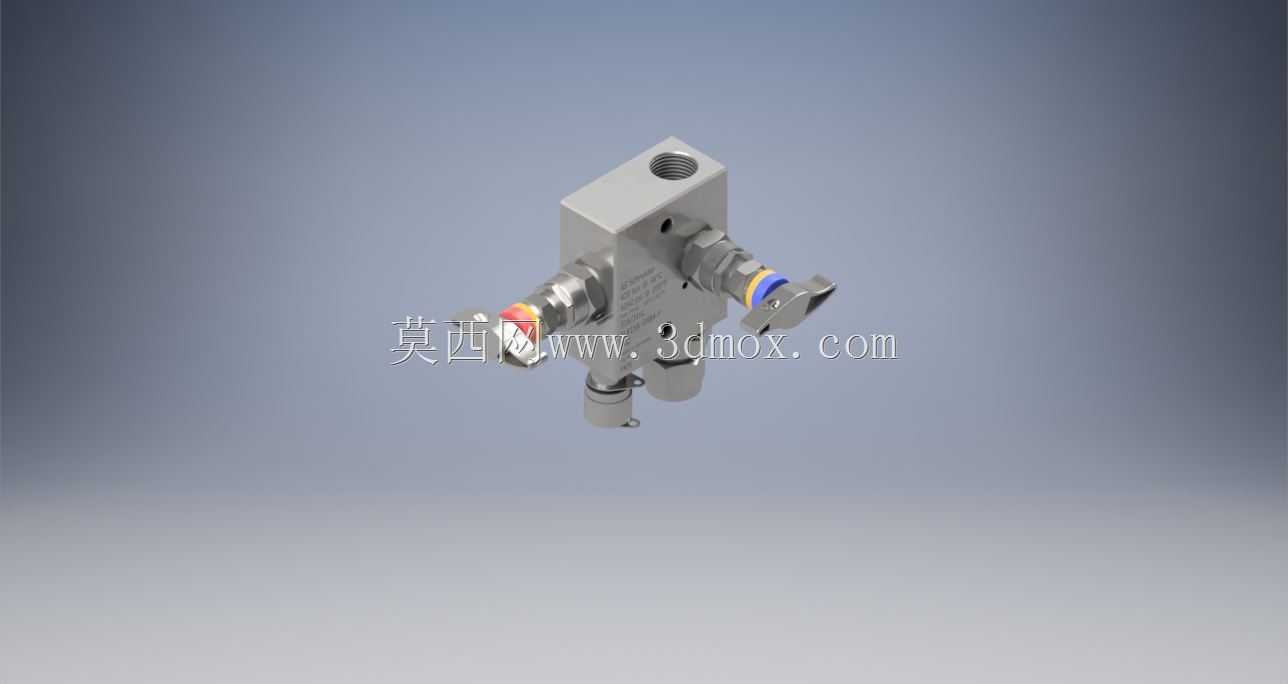

施耐德L型二阀组压力测量配套构件

在石油化工、电力冶金、水处理等行业的压力检测回路搭建中，这类L型二阀组是压力变送器、压力表、压力开关安装时不可或缺的管路配套构件，它承担着取压通路导通、截断、排气排污的核心作用，能大幅简化现场仪表的安装管路布局，减少零散接头带来的泄漏风险。从结构设计来看，整体采用一体化锻造的金属块体作为基体，相比拼接式阀组结构强度更高，抗压力波动、抗振动的表现更优，适合工业现场复杂的工况环境。基体上设置有标准的仪表安装接口，可直接对接压力检测仪表的取压端，另一侧设置工艺管路连接接口，两个手动截止阀芯分别控制取压通路的通断与排气排污通路的启闭，日常运维时无需拆卸仪表即可完成排气、排污、零点校准操作，能有效降低现场运维的工作量。设计阶段充分考虑了现场安装的操作便利性，两个阀芯的操作手柄布置在基体侧方，操作空间充足，即使在密集排布的仪表架上也能轻松完成阀门启闭操作，不会和相邻的仪表、管路产生操作干涉。标准配置的排气管接头采用1/4NPT内螺纹，可直接对接现场的排污收集管路，避免排污时介质随意喷溅，符合工业现场的安全运维规范。安装边界方面，整体结构紧凑，基体的安装面做了平整处理，可直接通过支架固定在仪表立柱或者工艺管道附近，不需要额外预留过大的安装空间，适配大多数工业现场的仪表安装空间条件。流道设计采用平滑过渡结构，尽可能减少压力传递过程中的阻尼，保证压力检测的精度不受阀组结构的影响，同时避免流道死角造成的介质残留、堵塞问题。密封结构采用适配工业工况的硬密封加软密封组合形式，在常规的中低压工况下都能保证可靠的密封性能，减少外漏、内漏的故障概率。这类阀组的应用，替代了传统安装方式中需要多个截止阀、接头、排污阀拼装的管路结构，将原本零散的管路功能集成在单一构件上，不仅压缩了安装工时，也减少了管路系统的潜在泄漏点，提升整个压力检测回路的可靠性。在建模过程中，需要严格匹配各接口的螺纹规格、安装孔位尺寸、阀芯操作的行程空间，保证模型导出后可直接用于仪表安装布局的干涉检查、管路预制的尺寸参考，所有配合面的尺寸公差都按照工业仪表阀组的通用标准设定，确保虚拟装配时的匹配度符合实际工程要求。
