多规格卡扣式PVC管路固定支撑件

这类卡扣式PVC管支撑件，常应用在建筑给排水布设、家装水电改造、工业流体管路排布、养殖场地输水线路固定、弱电穿线管排布等场景中，核心作用是对不同外径的PVC硬质管路做架空定位，避免管路长期悬空出现形变下垂、接口松脱渗漏，同时能规整管路走向，减少管线杂乱带来的后期维护障碍。

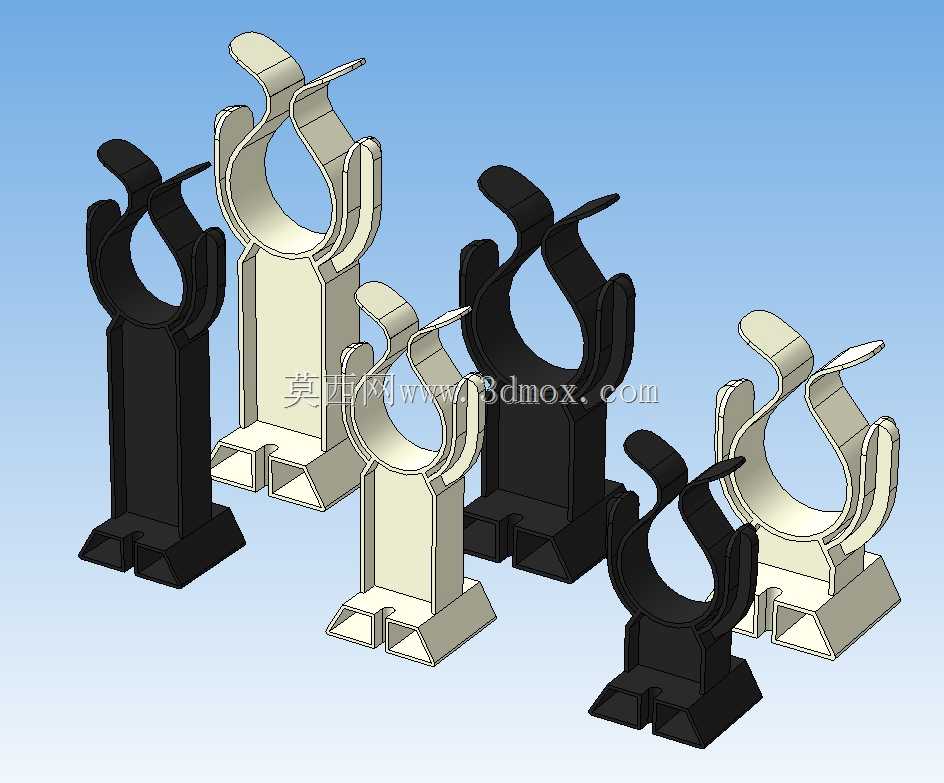

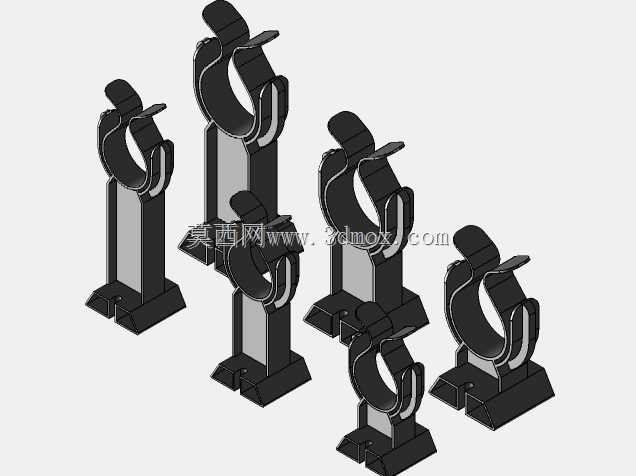

从结构设计来看，上部的C型开口卡扣是核心功能段，开口处做了向外微张的导向弧面，安装时无需额外紧固件，只需将管路对准开口稍用力按压，卡扣两侧的弹性臂会向外撑开，待管路完全卡入C型型腔后弹性臂回弹，就能把管路牢牢箍住，不会出现轴向窜动；卡扣内径做了多规格适配，对应不同公称直径的PVC管，内壁预留了微小的过盈量，既能保证卡紧力，又不会因为箍紧力过大压伤PVC管壁。下部的支撑底座采用了分体式插装结构，底座底部做了加宽的支撑脚，增大与安装基面的接触面积，支撑柱部分做了等距的加强筋，从卡扣根部一直延伸到底座端面，抵消管路自重带来的弯矩，避免长期受力出现支撑柱弯折断裂。

安装边界上，这类支撑件适配的安装基面多为平整的墙面、柜体侧板、设备机架立面，底座的安装脚可适配自攻螺丝直接固定，也可搭配背胶做免打孔临时固定；不同高度规格的支撑件对应不同的架空需求，矮款适用于贴墙明装的小口径穿线管，高款适用于需要预留保温层空间的给排水管路，卡扣的开口角度经过反复调校，既能保证单手按压即可完成管路卡装，又能在管路受外力轻微拉扯时不会轻易脱开。

设计过程中需要重点考量塑料件的弹性形变极限，卡扣臂的厚度不能过厚否则按压安装阻力过大，也不能过薄否则长期使用会出现塑性形变失去卡紧力；支撑柱的加强筋排布要避开注塑成型的缩痕位置，底座的支撑脚要做圆角过渡，避免应力集中导致安装时底座开裂。不同配色的支撑件可对应不同的管路属性，比如黑色款多用于户外外露管路，添加抗老化成分延缓紫外线照射带来的材质变脆，浅色款多用于室内家装场景，和墙面色调更协调。
