M10x1机用黄铜压缩油管接头结构设计

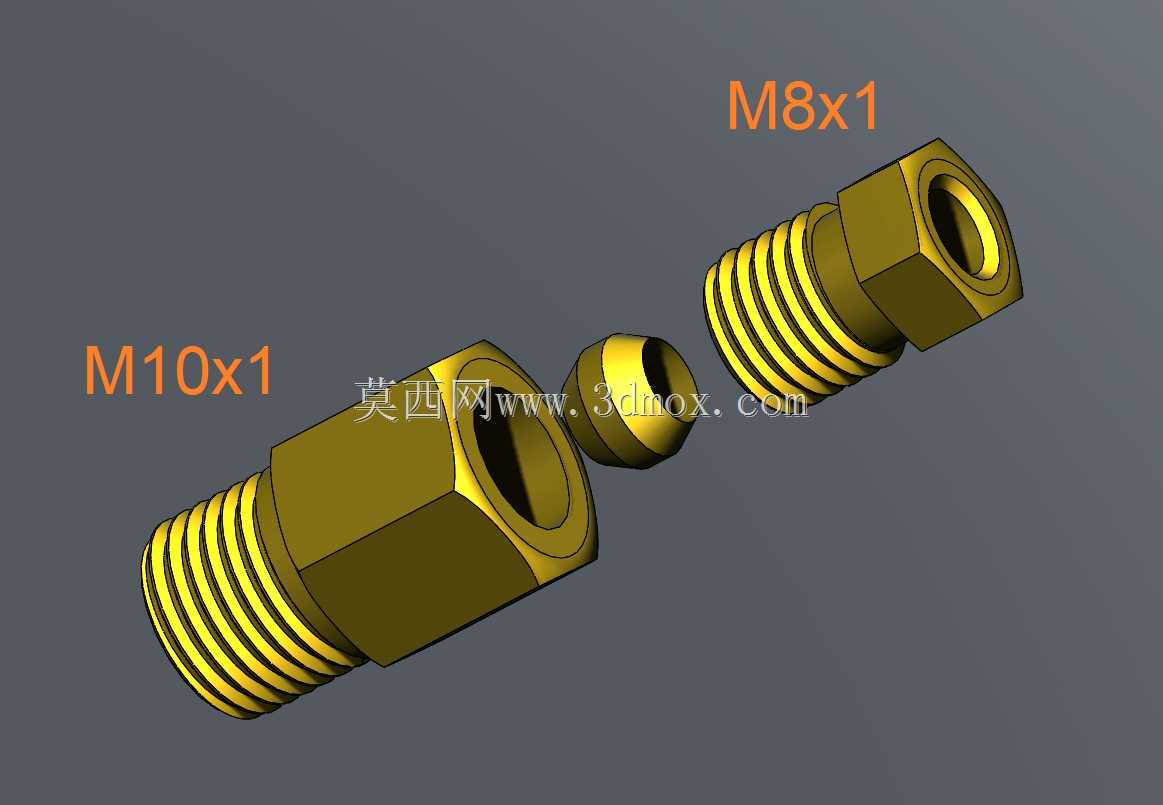

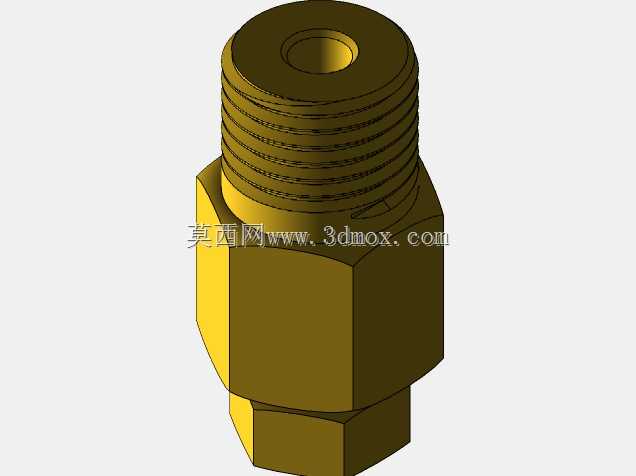

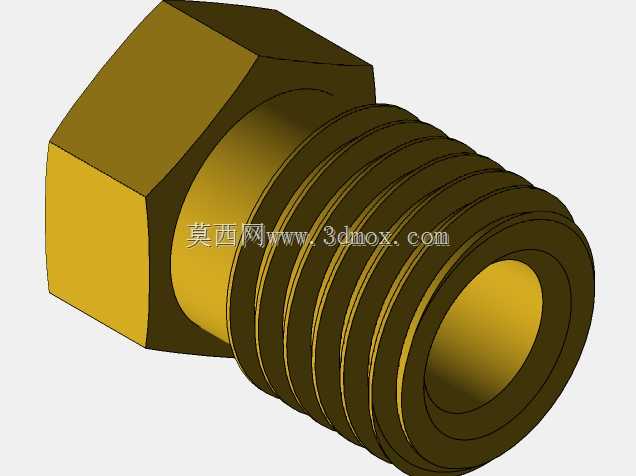

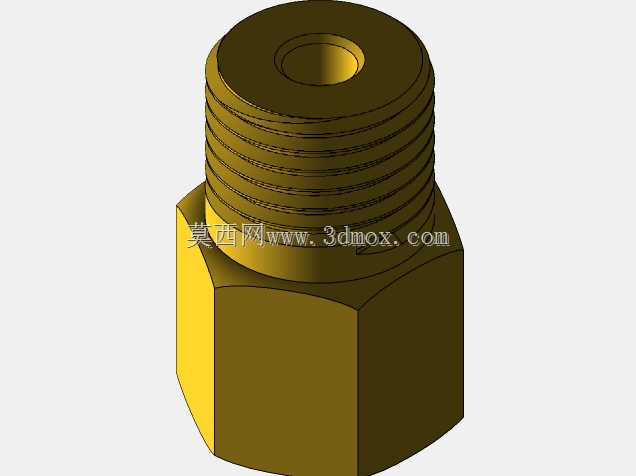

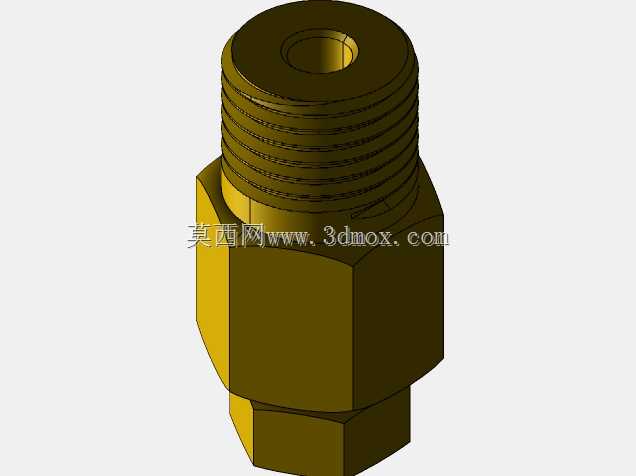

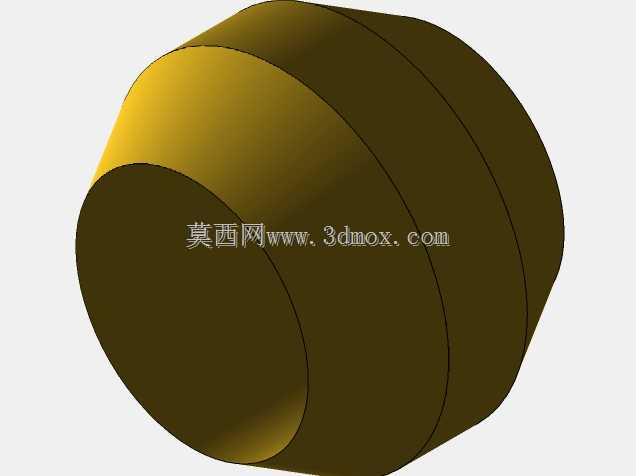

在小型液压润滑回路、精密机床油路排布、小型内燃机润滑系统这类对管路密封可靠性有较高要求的场景中，压缩式油管接头是小通径油路连接的核心部件，本次设计的这款接头适配4mm外径的硬质油管，两端分别采用M10x1与M8x1外螺纹接口，可直接匹配对应规格的内螺纹油口，无需额外转换接头就能完成不同通径油路的过渡连接。从结构设计逻辑来看，这款接头采用三件式组合结构，包含两端带外螺纹的接头本体、压紧螺套以及卡紧环，安装时将油管插入接头本体的内孔至定位台阶处，旋紧对应侧的螺套时，卡紧环会在螺套锥面的挤压下产生均匀的径向收缩变形，紧紧咬合在油管外壁，同时配合接头本体端部的密封锥面形成硬密封结构，这种结构相比传统的扩口式接头，不需要对油管端部进行扩口预处理，现场安装效率更高，且在油路存在小幅压力波动的工况下，密封可靠性更稳定，不会因为反复的压力冲击出现渗漏问题。接头本体采用黄铜材质加工，一方面黄铜本身的自润滑特性可以降低螺纹旋合时的咬合风险，多次拆装也不会出现螺纹粘扣的问题，另一方面黄铜的耐腐蚀性可以适配常规矿物机油、润滑脂等介质的长期接触，不会出现锈蚀剥落污染油路的情况。从安装边界来看，M10x1螺纹端的六角对边尺寸按照常规公制螺纹接头标准设计，可使用普通开口扳手进行紧固操作，安装时不需要预留过大的操作空间，适合在设备内部排布紧凑的油路区域使用；M8x1端的结构尺寸与M10端形成梯度过渡，整体轴向长度控制在紧凑范围内，不会因为接头过长导致管路排布出现额外的弯折应力。设计过程中针对卡紧环的锥面角度做了优化，将卡紧环与螺套接触的外锥面角度设置为24度，与接头本体接触的内锥面角度设置为21度，形成角度差，在旋紧过程中卡紧环的变形会先作用于油管咬合，再逐步压紧密封面，避免出现旋紧过度导致油管被压瘪或者卡紧环开裂的问题。接头内部的通径尺寸经过核算，在适配4mm油管的前提下，通径损失控制在最小范围，不会因为接头的节流作用导致油路压降过大，影响末端润滑点的供油压力。这类接头在实际使用中，除了常规的工业设备润滑回路，也可用于小型气动回路的硬质管路连接，只要介质压力在1MPa以内的工况，都能实现稳定的连接密封效果，且黄铜材质的接头可以兼容大部分常规工业介质，适用场景覆盖范围较广。
