立式支腿框架支撑化学品储槽结构设计

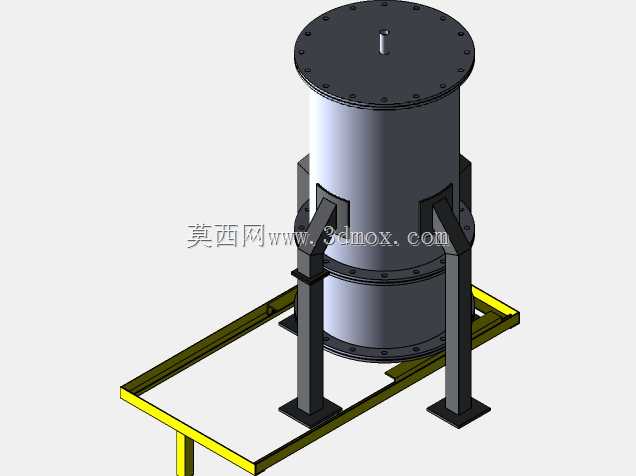

该立式储槽主要面向精细化工、表面处理、小型化工中试生产线的液相化学品暂存工序设计，可适配酸碱类、溶剂类常温常压化学品的中转存储需求，也可作为电镀生产线、化学清洗工位的药液缓存单元使用，安装场景多为车间内固定工位，配套管路可对接进料泵、出料计量装置以及溢流排空管路。整体结构采用立式圆柱筒体设计，筒体上下端采用法兰连接的平盖结构，顶部盖板预留单根工艺接管接口，可用于进料、排气或者液位检测元件的安装，法兰周向均布螺栓孔，保证密封压紧力均匀分布，避免长期使用后出现介质渗漏问题。筒体中部设置环形加强箍，配合三组周向均布的立式支腿，将筒体载荷均匀传递至底部支撑框架，支腿与筒体之间采用三角筋板焊接加固，抵消满液状态下筒体的侧倾力矩，同时降低运输、安装过程中结构变形的风险。底部支撑框架采用矩形型材拼焊成框型结构，框架边缘预留叉车作业空间，方便整台设备的车间移位与定位安装，支腿底部设置方形安装脚板，可通过膨胀螺栓与车间地面或者设备平台固定，满足不同安装基面的固定需求。设计过程中优先考虑了常压存储工况的结构强度，筒体壁厚取值兼顾刚性与材料成本，支腿跨距经过核算，保证满液状态下设备重心始终落在支撑框架边界内，避免出现失稳风险。顶部法兰盖的拆卸结构方便后期对槽内进行清洗、检修，适配多品类化学品轮换存储的使用需求，减少不同介质交叉污染的可能。支撑框架的高度设计预留了底部出料管路的安装空间，可根据工艺需求在筒体下部加装出料阀门、排污接口，无需额外抬高设备基础。整体结构无复杂异形曲面，建模过程中可通过参数化驱动调整筒体直径、总高度、支腿高度等核心尺寸，快速适配不同容积需求的存储场景，法兰、型材等标准件均可直接调用通用模型库，缩短设计迭代周期。
