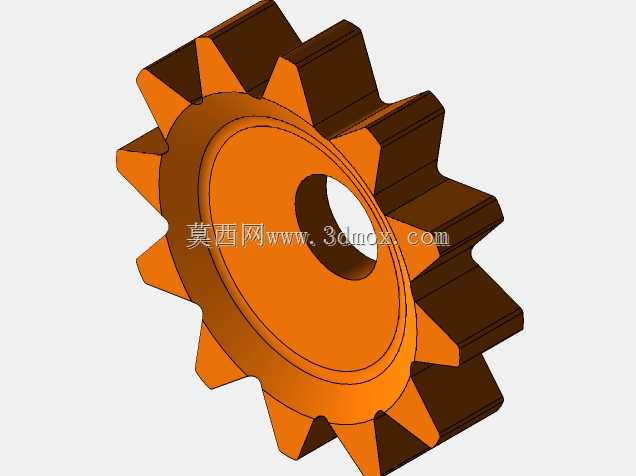

嵌套导向式伸缩起重执行机构结构设计

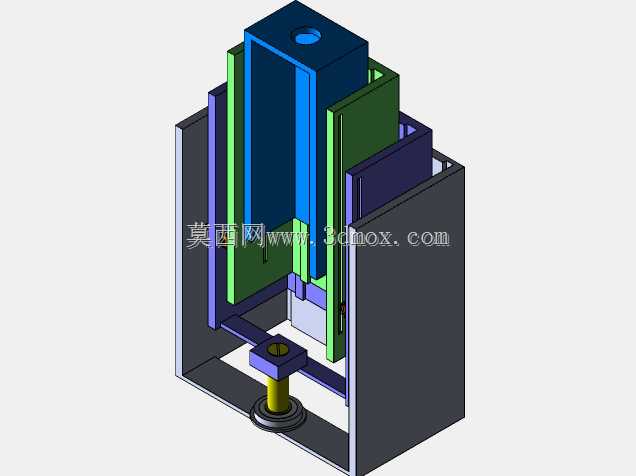

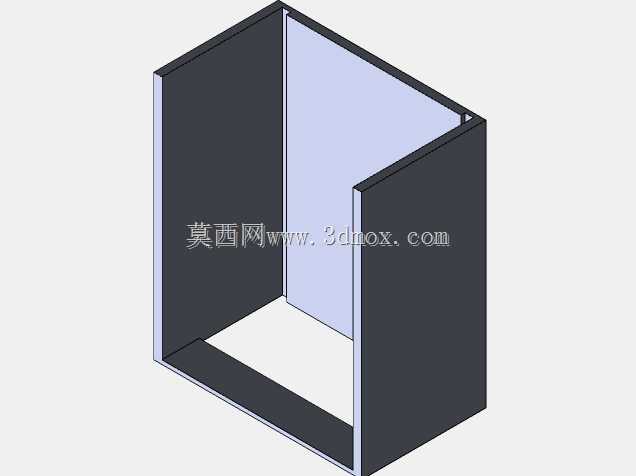

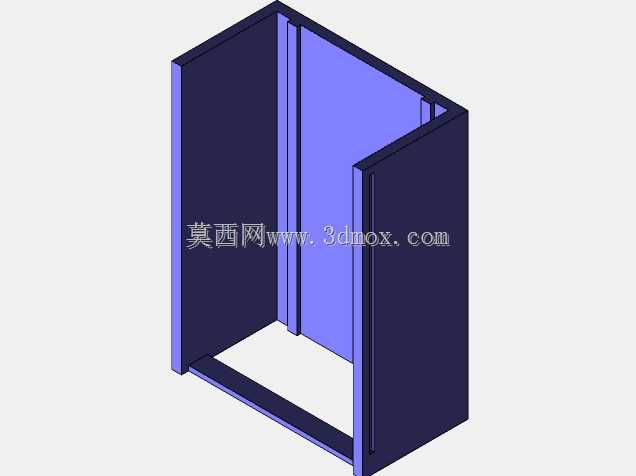

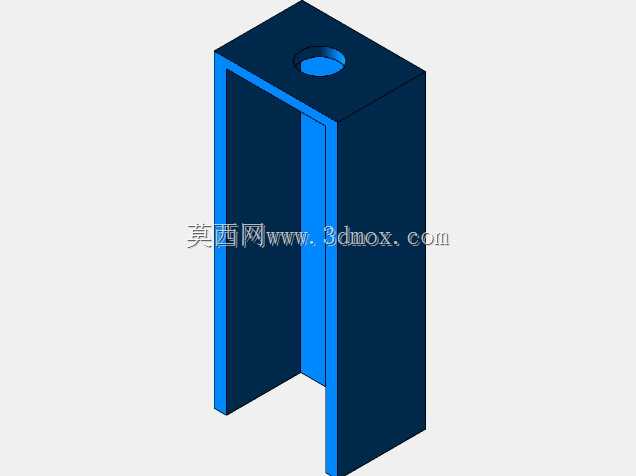

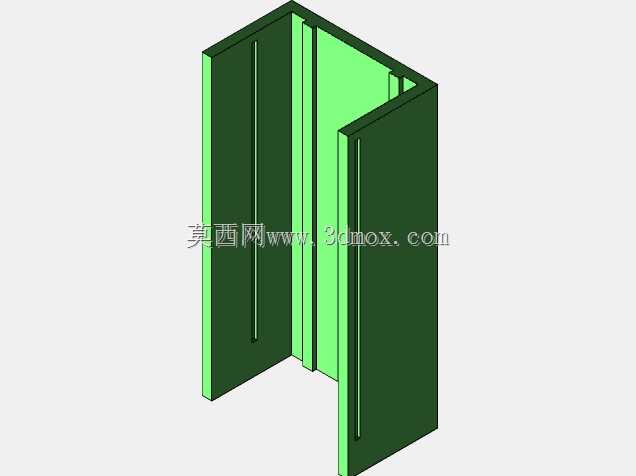

　　在车间窄位物料转运、小型设备工位顶升、仓储夹层轻型货物取放这类作业场景里，常规臂架式起重机往往受限于作业空间的边界约束，无法在三面有围挡的狭长区域内完成垂直方向的载荷举升动作，这款嵌套式伸缩起重结构正是针对这类受限空间作业需求开发的执行端结构。从实际作业逻辑来看，该结构完全摒弃了传统起重机外露臂架的布局形式，采用多层矩形截面构件嵌套的导向方案，最外层为固定安装的箱型基座，基座内侧设置对称布置的滑动导向面，中间层伸缩构件沿基座导向面做垂直方向的直线位移，最内层的承载构件则嵌套在中间层构件内部，同样通过滑动副实现相对位移，三层构件的配合面均预留了均匀的间隙，既可以避免伸缩过程中出现卡滞，也能保证整体结构在承受偏载时的抗扭刚度，

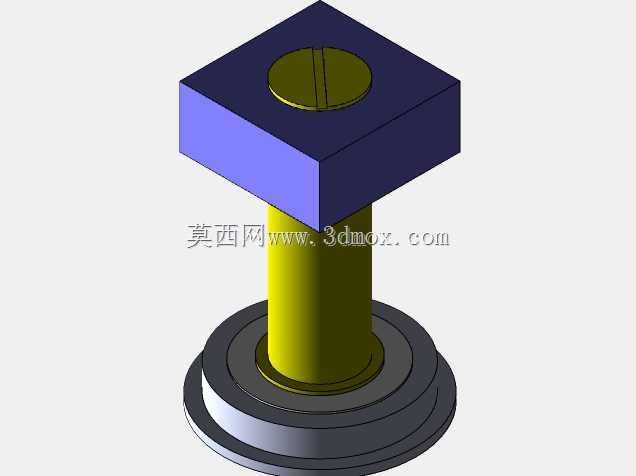

　　不会因为载荷作用点偏离中心轴线就出现构件歪斜、导向面磨损加剧的问题。结构底部设置的顶升驱动构件，通过底部的法兰结构固定在基座的底面上，驱动端的顶杆与最内层承载构件的底部端面做刚性连接，驱动动作输出时，首先带动最内层承载构件向上位移，当内层构件位移到设定行程后，会通过构件端部设置的限位台肩带动中间层伸缩构件同步向上伸出，整个伸出过程无需额外设置连锁控制结构，完全依靠机械结构的限位配合实现顺序伸缩，收回时则依靠构件自身重力配合驱动端的回程动作，依次将中间层、内层构件收回至基座内部，完全收回后整体结构的外轮廓仅为基座的矩形尺寸，不会在作业空间外形成多余的结构突出，非常适合安装在固定工位的地坑内、设备旁的预留安装位里，

　　不会占用车间的通行空间。从安装边界的角度考量，该结构的基座外侧为平整的矩形立面，安装时可以直接通过基座侧面的安装孔与周边的固定机架、墙体预埋件做螺栓连接，不需要额外制作复杂的安装支架，基座底部的驱动构件安装位预留了足够的检修空间，日常维护时不需要拆解整个伸缩结构，就可以完成驱动件的更换、导向面的润滑保养作业。结构的承载端面设置在最内层构件的顶部，端面上预留的圆形安装孔可以直接配套安装吊具、载物平台等附属工装，能够适配不同作业场景下的载荷装夹需求，不需要对主体结构做二次加工改造。在导向结构的设计细节上，各层嵌套构件的导向面均采用了大接触面积的平面滑动配合形式，相比线接触的导轨导向结构，这种配合形式的单位面积承压更小，

　　在承受额定载荷时的导向面磨损量更低，能够有效延长结构的整体使用寿命，同时这种箱型嵌套的结构形式本身就具备很强的抗侧弯能力，当举升的载荷出现小幅偏摆时，各层构件的配合面可以均匀承受侧向力，不会出现局部应力集中导致的构件变形问题。针对不同作业行程的需求，该结构还可以通过调整各层嵌套构件的长度来改变总举升行程，不需要改动整体的安装接口尺寸与驱动部件的选型，具备很强的场景适配性，既可以用于固定工位的轻型物料举升，也可以配套在自动化生产线的工件转序工位，作为垂直方向的物料顶升执行机构使用。在实际选型应用时，只需要根据作业场景的额定载荷、所需举升行程、安装位的空间尺寸，对应调整各层构件的板材厚度、驱动件的输出参数即可，整体结构的零件数量少，加工工艺性好，所有结构件都可以采用常规的板材切割、折弯、焊接工艺完成加工，不需要特殊的定制加工设备，加工完成后只需要对导向配合面做铣削加工保证平面度，就可以完成整体装配，装配过程也不需要复杂的工装定位，依靠各构件的配合间隙就可以保证伸缩动作的顺畅性。
