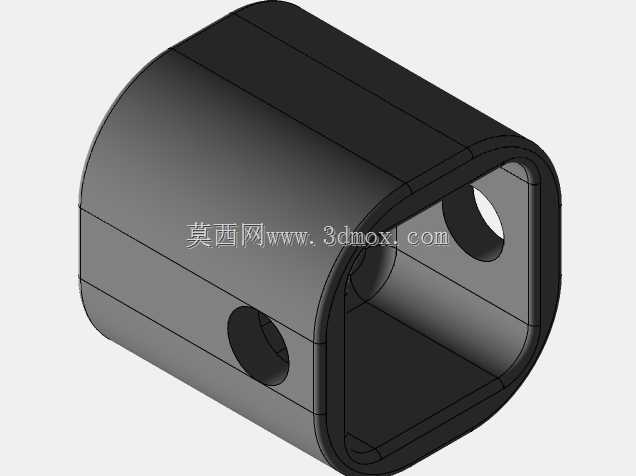

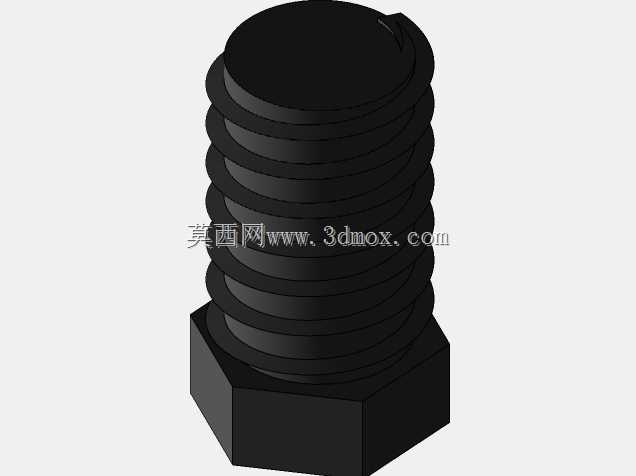

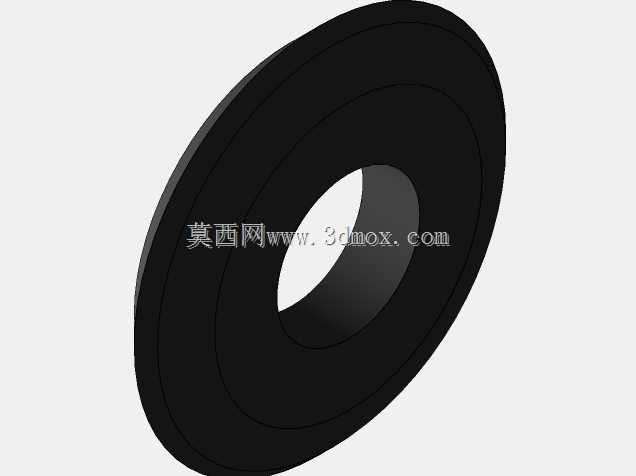

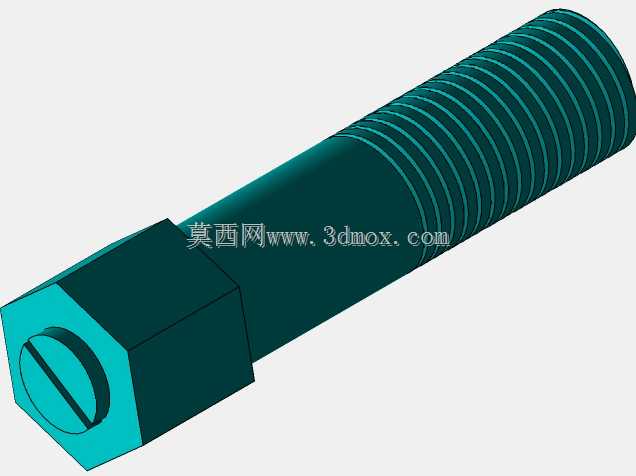

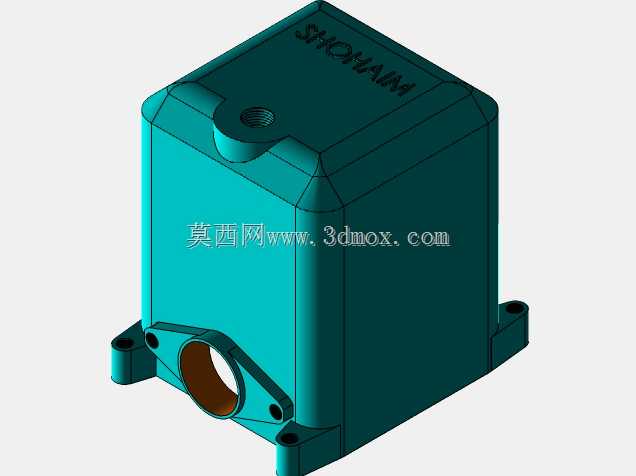

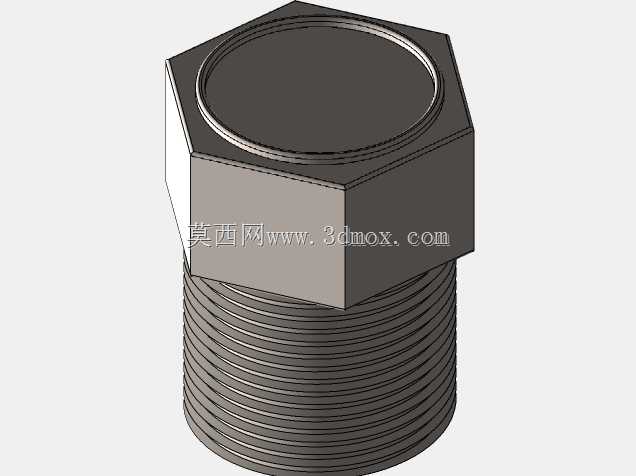

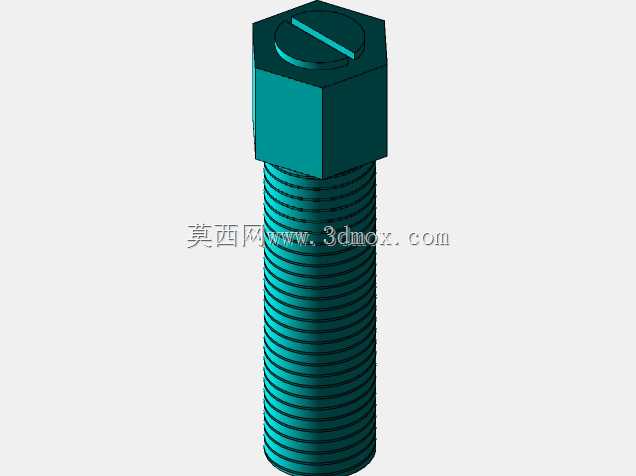

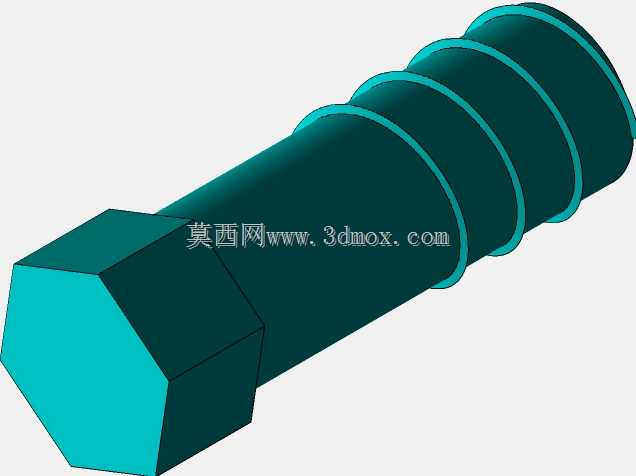

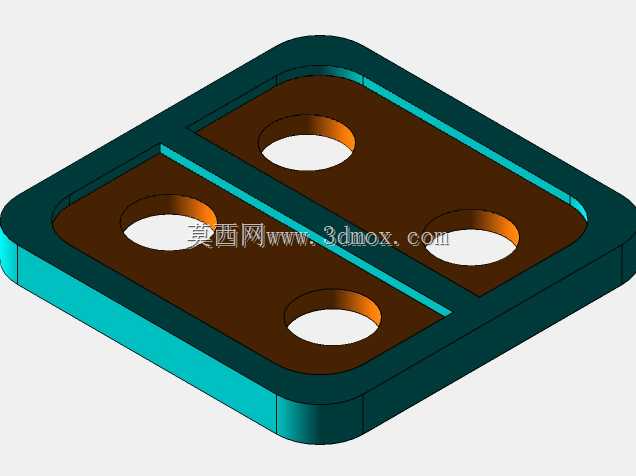

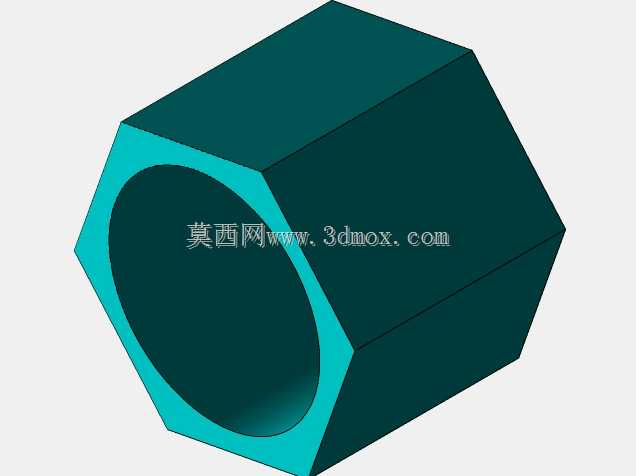

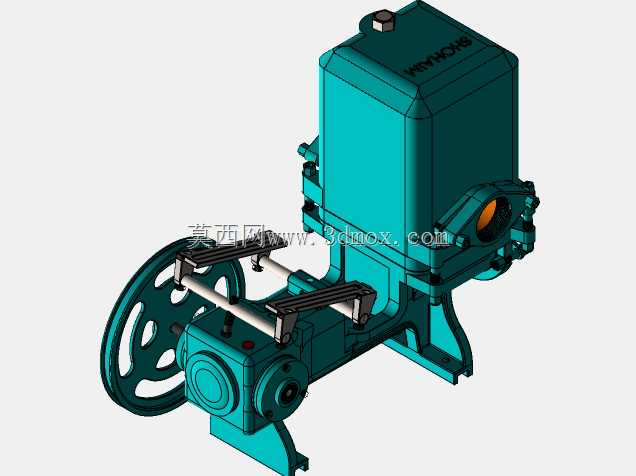

带完整传动执行机构的往复式水泵结构

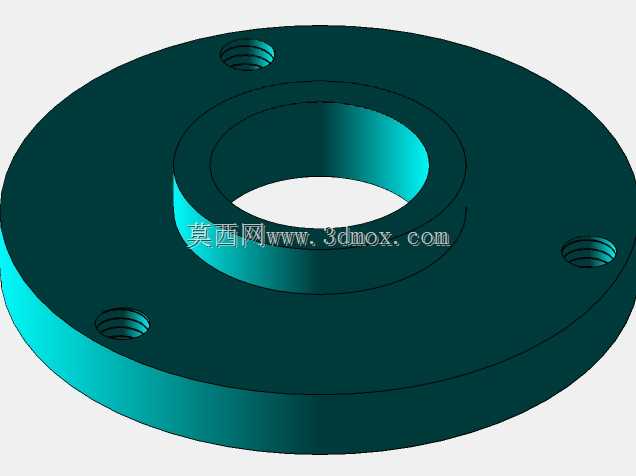

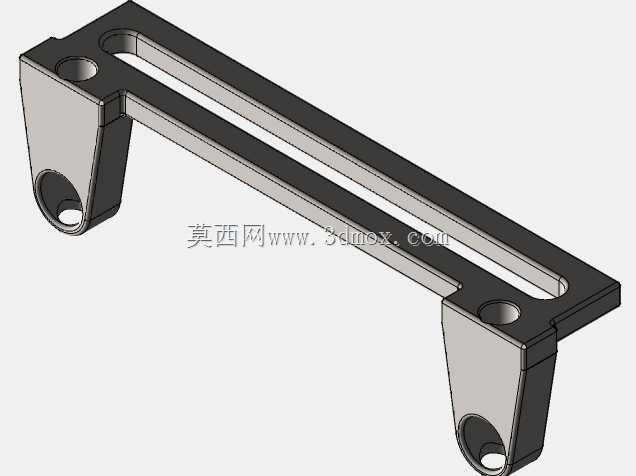

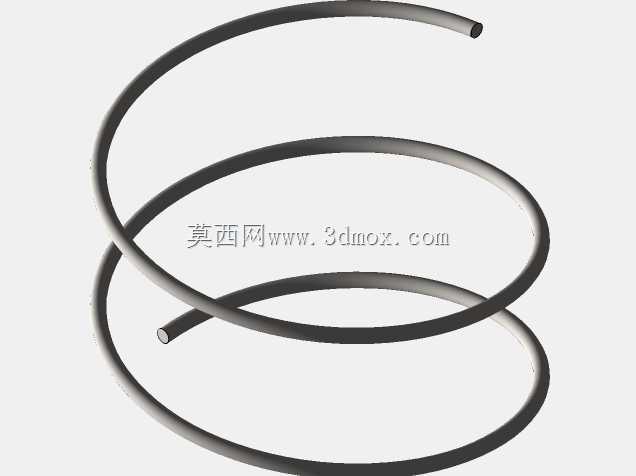

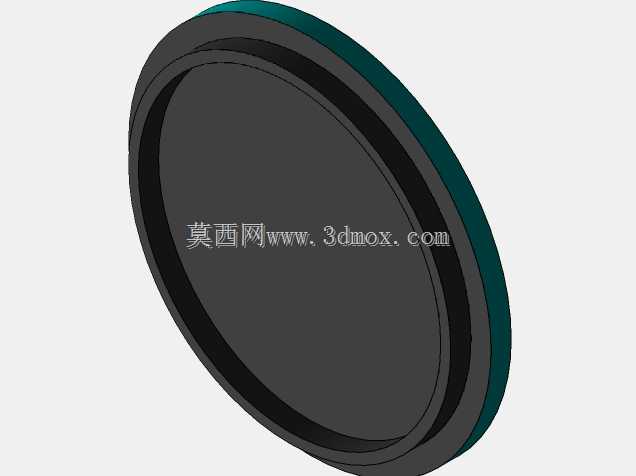

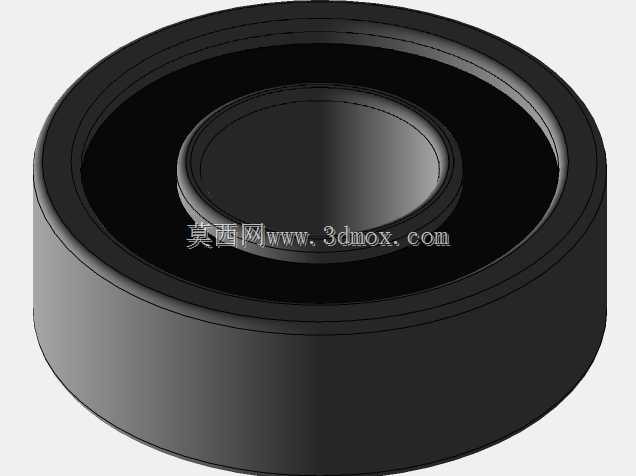

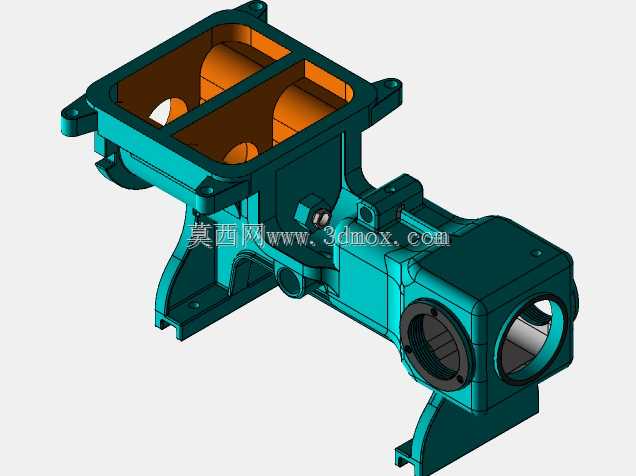

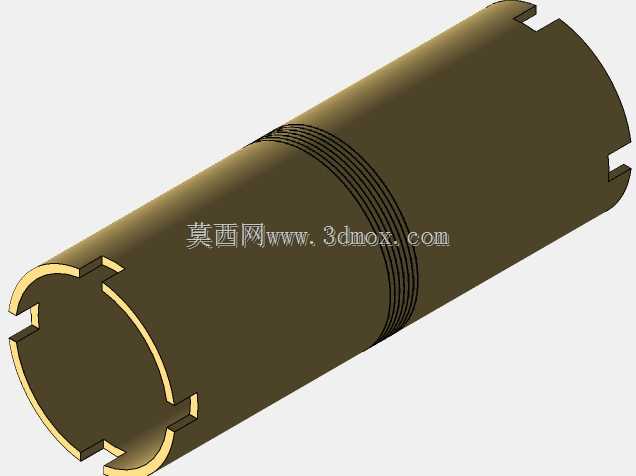

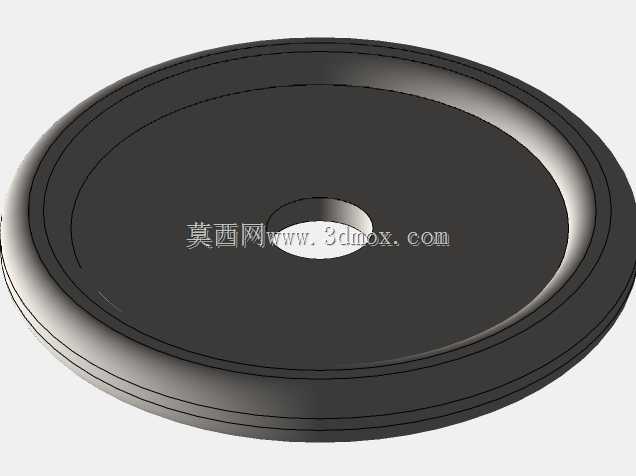

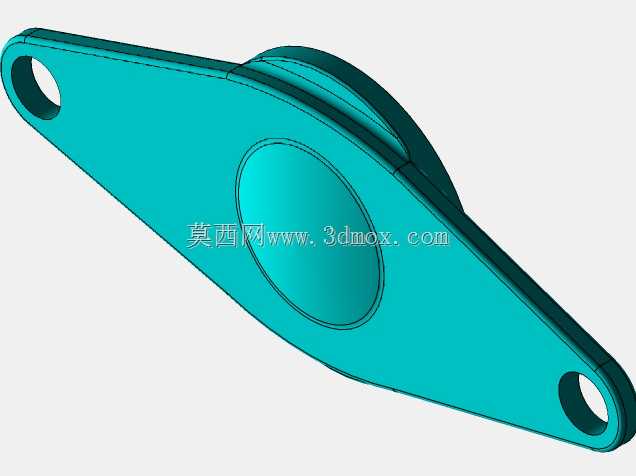

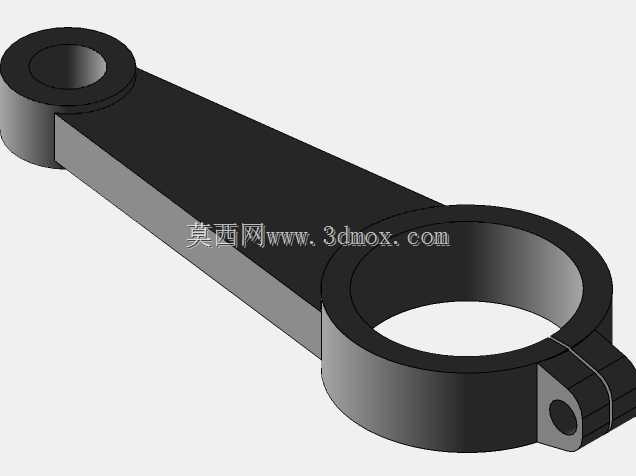

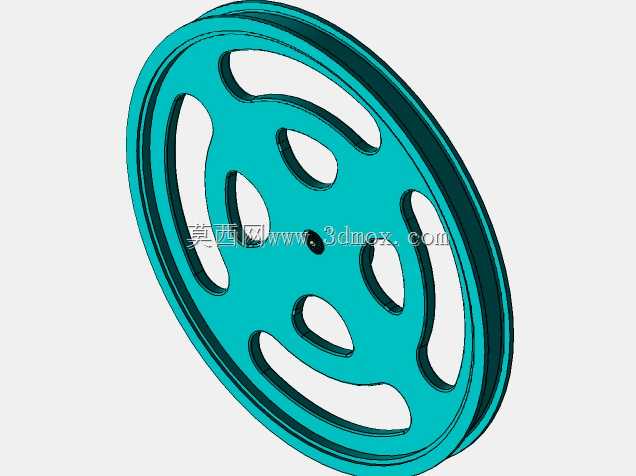

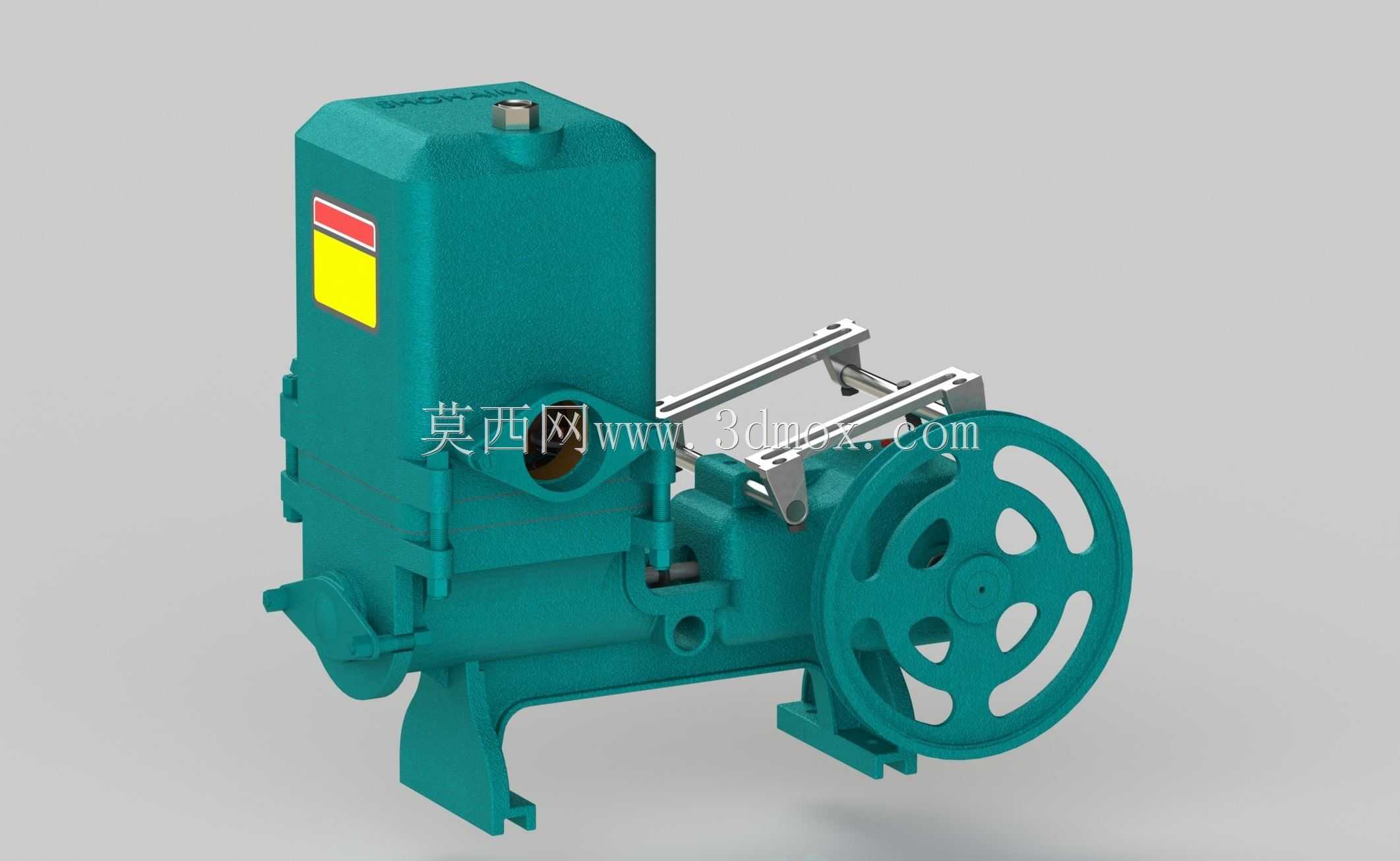

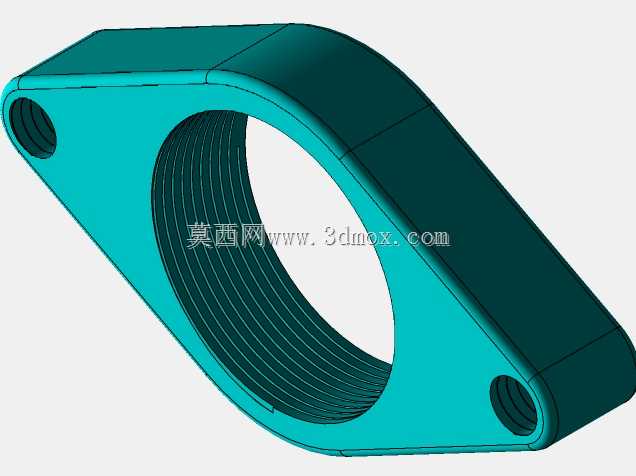

在中小流量高扬程的流体输送场景里，往复泵的应用覆盖了化工介质定量投加、小型供水系统增压、油田井口注水、实验室精准流体配比等多个工程领域，这类容积式输送设备依靠柱塞或者活塞在缸体内的往复运动改变腔室容积，交替完成吸入与排出阀的启闭动作，实现流体的稳定增压输送，相比离心式泵类，它对高粘度流体、含微小固体颗粒介质的适配性更强，流量调节精度更高，不会因为输送介质粘度上升出现扬程大幅衰减的问题。这套结构完整还原了往复泵从动力输入到流体输出的全链路机构，动力输入端预留了标准的轴伸连接位，可以匹配不同转速的驱动电机或者内燃机动力输出端，传动段采用曲柄滑块机构将旋转运动转化为柱塞的直线往复动作，设计时特意将曲柄的偏心距控制在合理区间，既保证柱塞行程满足流量设计要求，又避免过大的侧向力加剧柱塞密封件的磨损，延长密封组件的更换周期。缸体部分的流道设计做了平滑过渡处理，减少流体在腔室内的湍流损失，吸入阀和排出阀采用对称布置结构，启闭响应滞后量控制在极小范围内，降低流体回流带来的效率损失。安装边界上，整套设备的底座预留了通用的地脚螺栓安装孔位，进出口管路接口采用标准管螺纹设计，能够直接对接现有工业管路系统，不需要额外制作过渡连接配件，整体重心经过配平设计，运行时的振动幅度控制在较低水平，不需要额外做厚重的混凝土减震基础，在移动撬装式供水设备上也能稳定使用。结构建模时还原了所有运动副的配合间隙，柱塞与缸套之间的密封槽尺寸、阀片的启闭行程、连杆与曲柄销的配合公差都按照实际工程设计参数设置，既可以作为结构设计人员学习往复式流体设备传动原理的参考模型，也能在设备选型阶段用来核对安装尺寸、模拟运动轨迹，提前排查机构运动过程中可能出现的干涉问题，避免实际加工装配阶段出现结构碰撞、行程不足的设计失误。
