2.5英寸对夹式手柄蝶阀结构设计

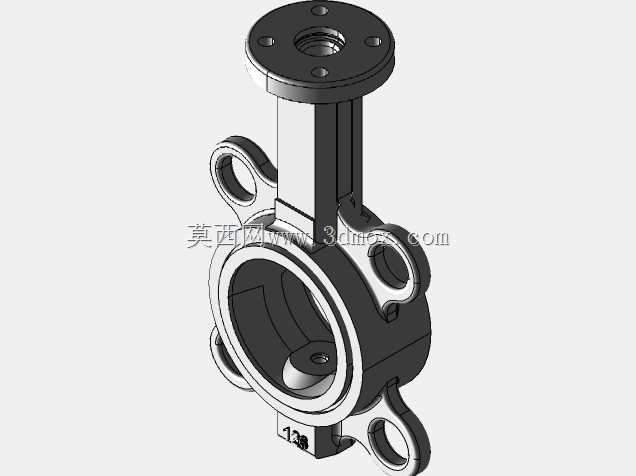

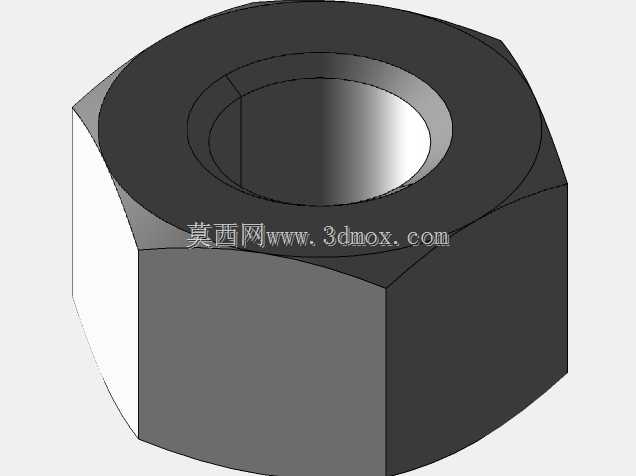

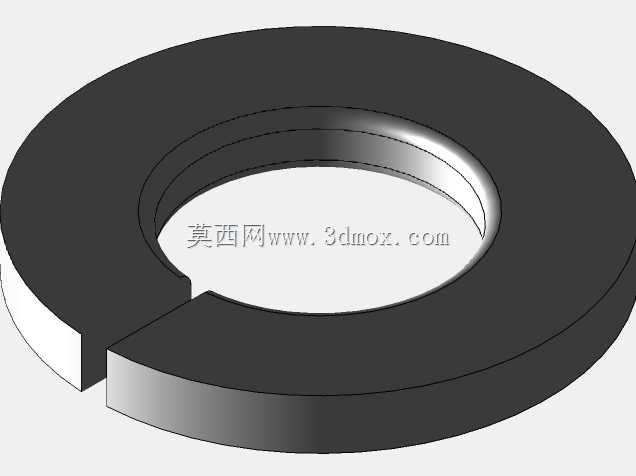

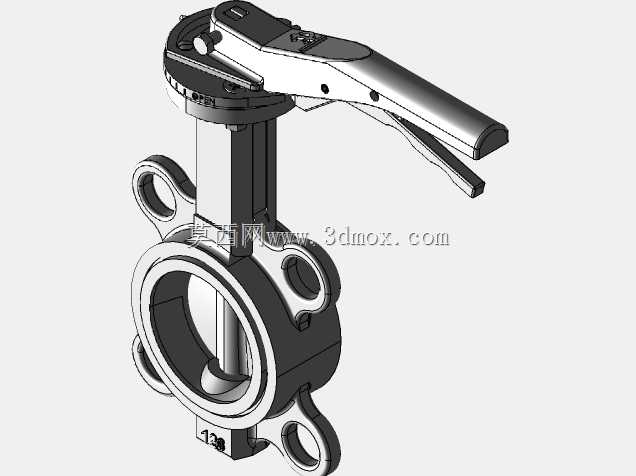

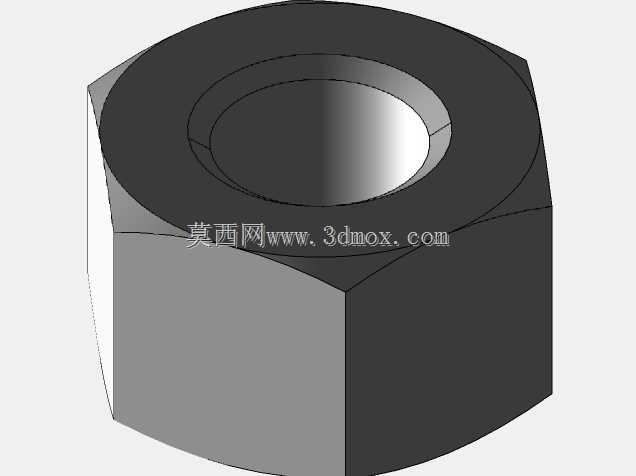

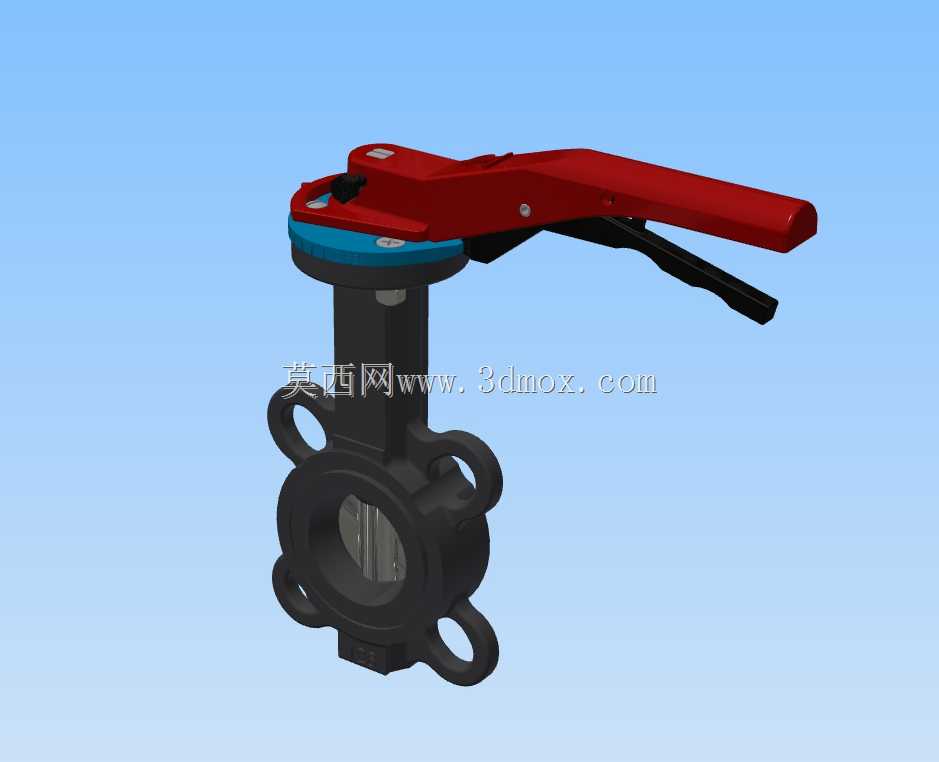

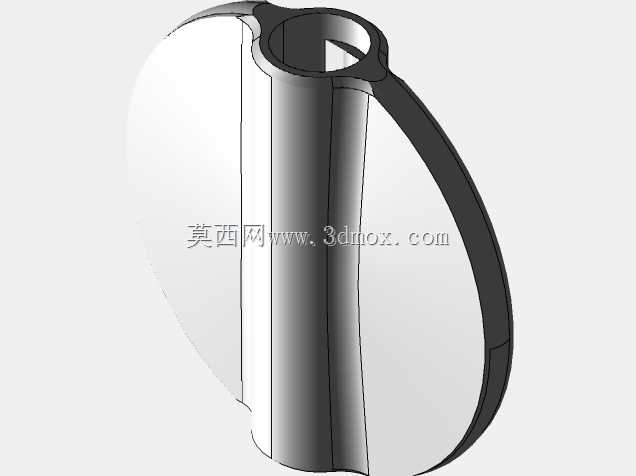

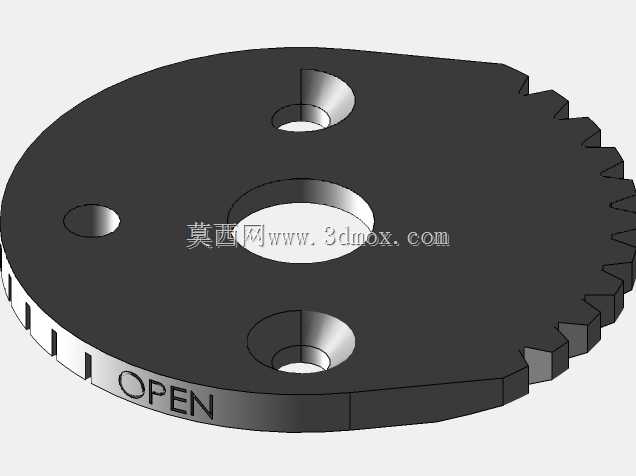

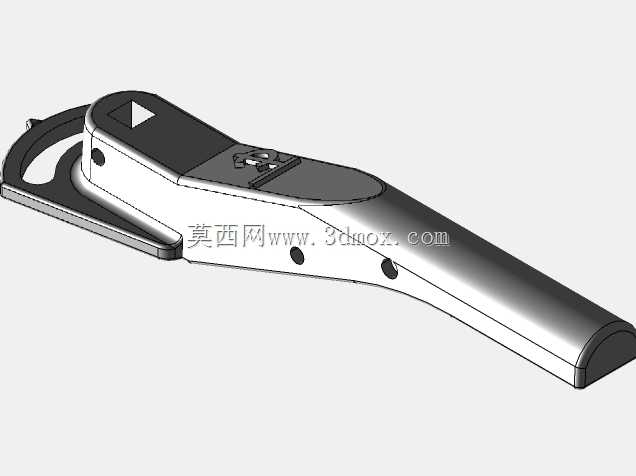

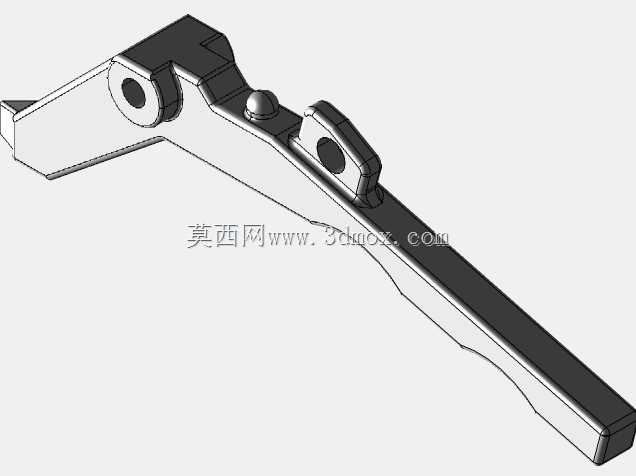

这款2.5英寸规格的手动对夹蝶阀，主要适配冷却塔进出水、空调机组AHU、风机盘管FCU的管路接驳场景，在暖通空调、循环水系统里承担通断与流量调节的核心作用。从结构设计逻辑来看，采用对夹式安装结构，阀体两侧带定位耳孔，安装时无需额外焊接法兰，直接穿入对拉螺栓即可将阀体固定在两片管路法兰之间，相比法兰式蝶阀能节省近40%的安装轴向空间，尤其适合机房内管路排布紧凑、安装操作空间有限的场景。驱动部分采用杠杆式手柄结构，手柄带档位锁止结构，扳动时可通过手柄上的锁舌卡入阀体顶部的定位齿槽，实现0-90度区间内的多档位开度固定，无需额外配置锁具就能维持设定开度，避免管路流体冲击导致阀板移位，日常操作时单手即可完成开度调整，运维便捷性较高。阀板采用中线式密封结构，密封面贴合均匀，转动扭矩小，2.5英寸通径下手动操作无需额外加力杆即可完成启闭，阀杆与阀体之间设置多级密封结构，可避免管路内流体从阀杆位置渗漏，适配常规水压的循环水系统工况。从安装边界来看，该蝶阀的对夹耳孔中心距、法兰密封面尺寸完全适配对应通径的国标管路法兰，安装后整体轴向厚度较薄，不会过多占用管路长度方向空间，阀体外轮廓无突出尖锐结构，安装后不会与周边管路、支架产生干涉。建模过程中还原了手柄的防滑握持结构、阀体的铸造圆角、密封胶圈的安装槽位等细节，所有配合面的尺寸公差均按照实际阀门加工要求设置，阀板转动行程与手柄扳动角度完全对应，可直接用于管路系统的装配干涉校验、运维拆装模拟，也可作为暖通设备选型阶段的可视化参考模型，帮助设计人员直观确认阀门安装后的空间占用情况，提前规避管路排布中的碰撞问题。
