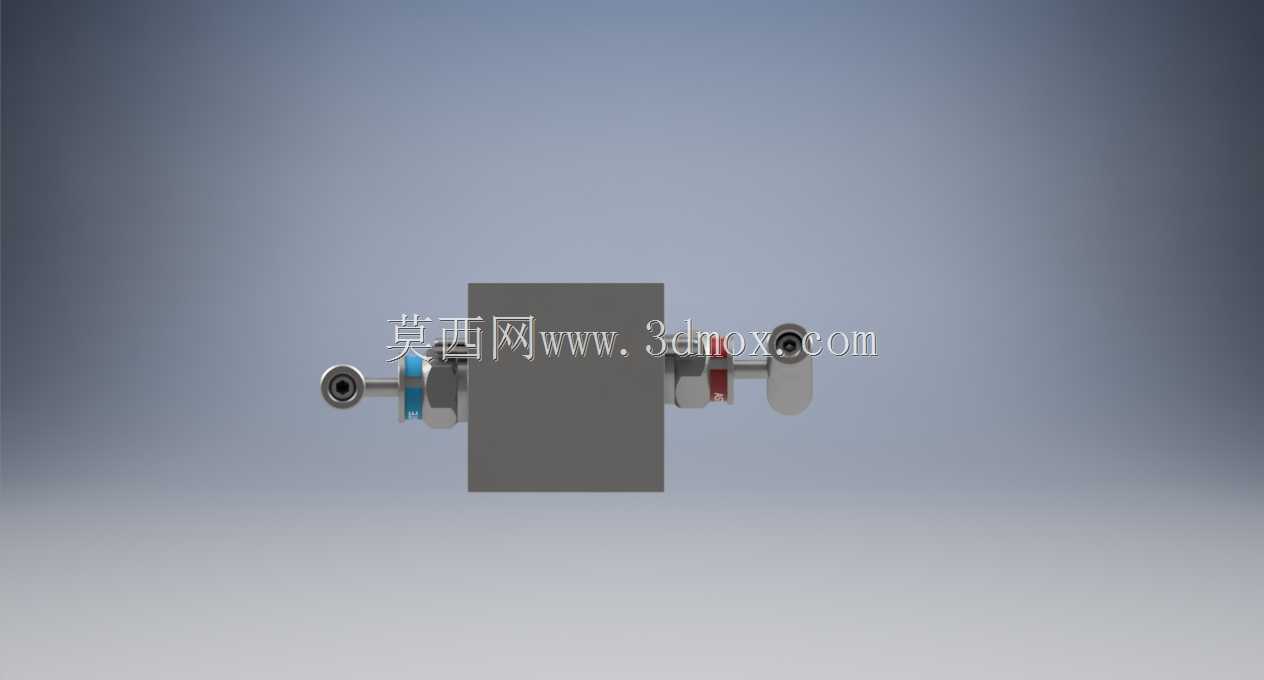

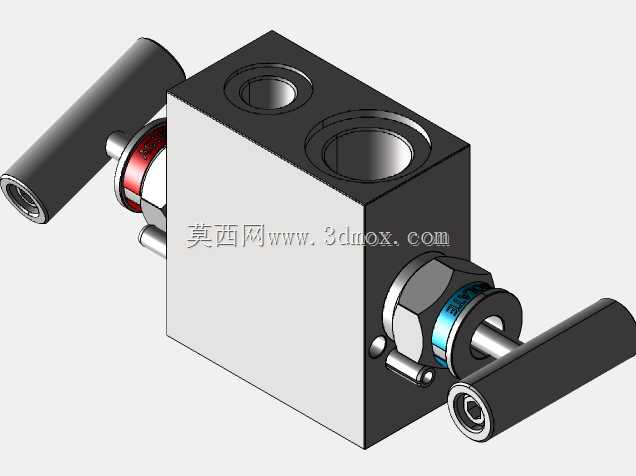

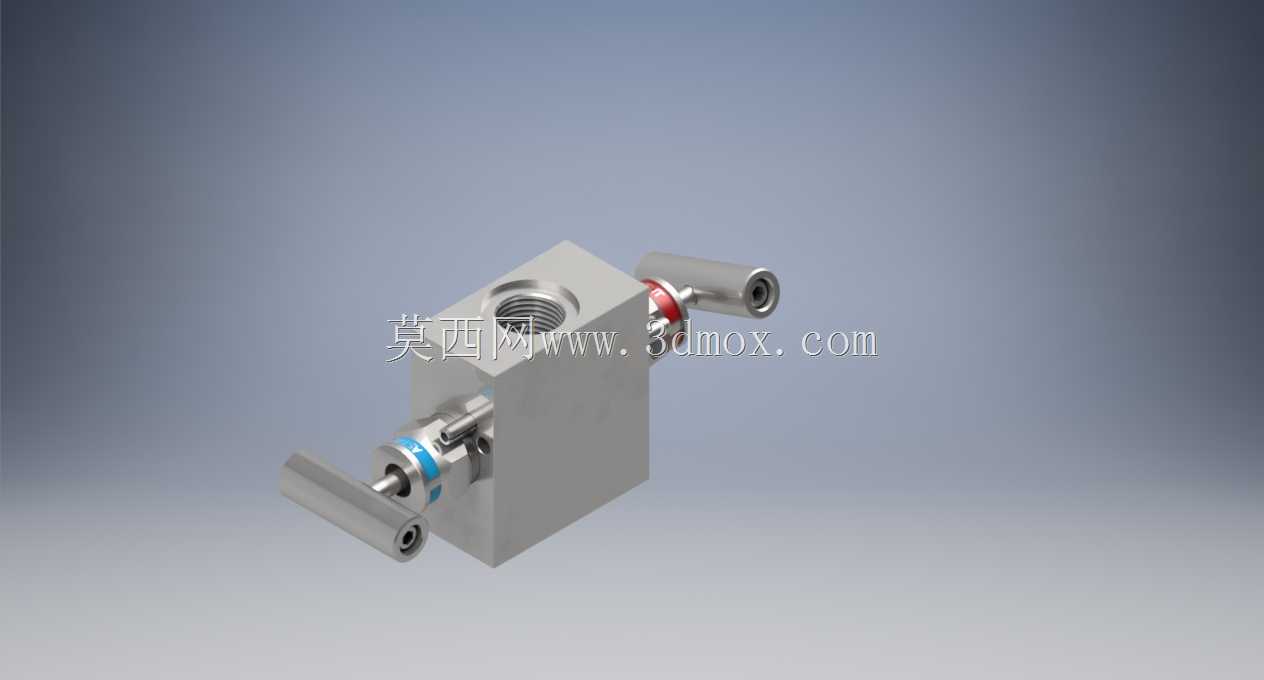

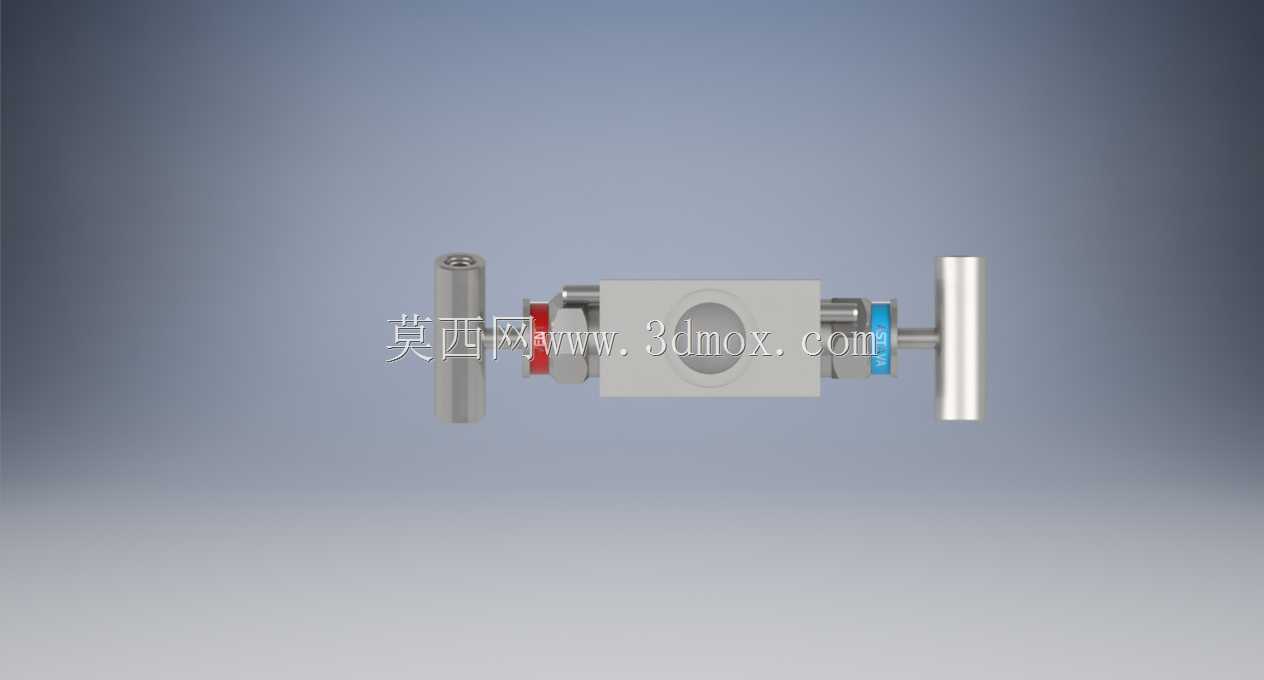

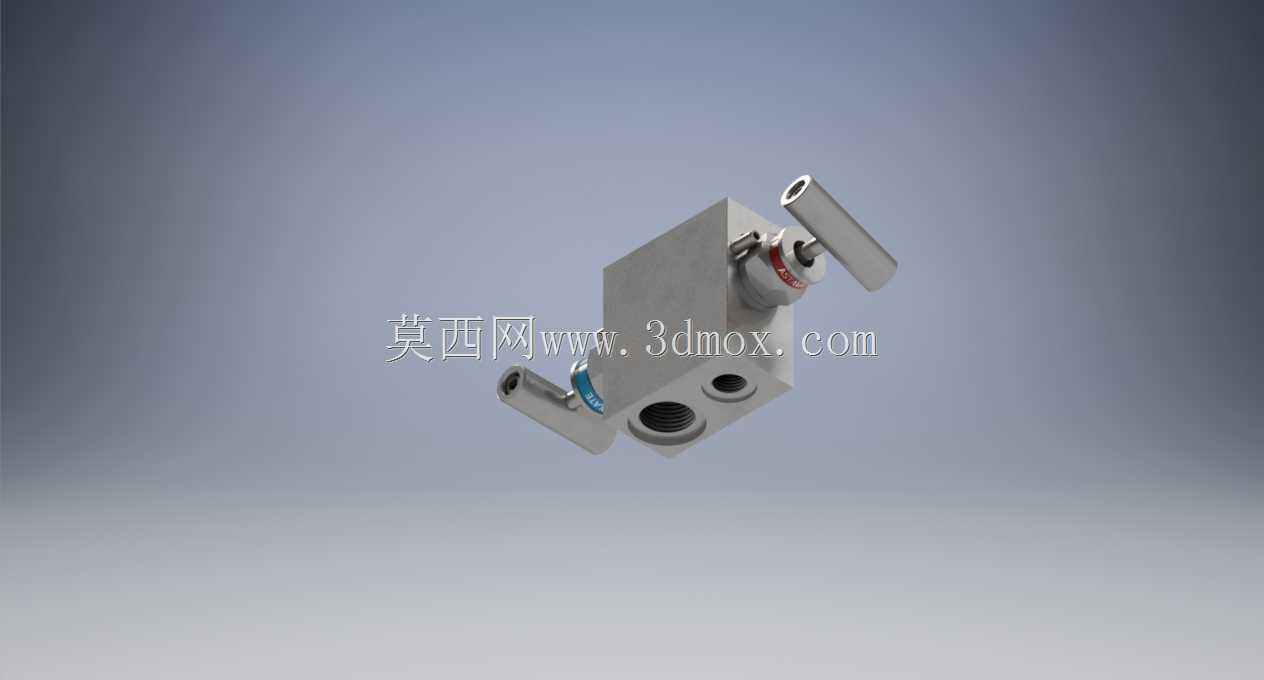

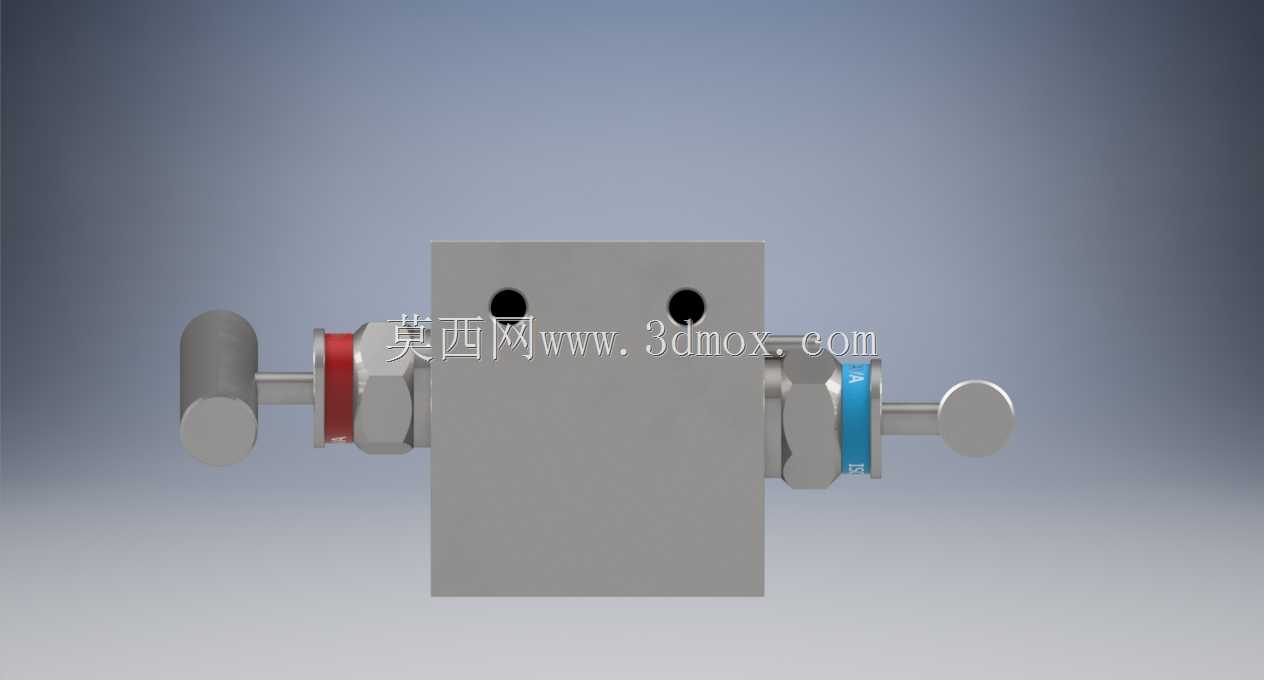

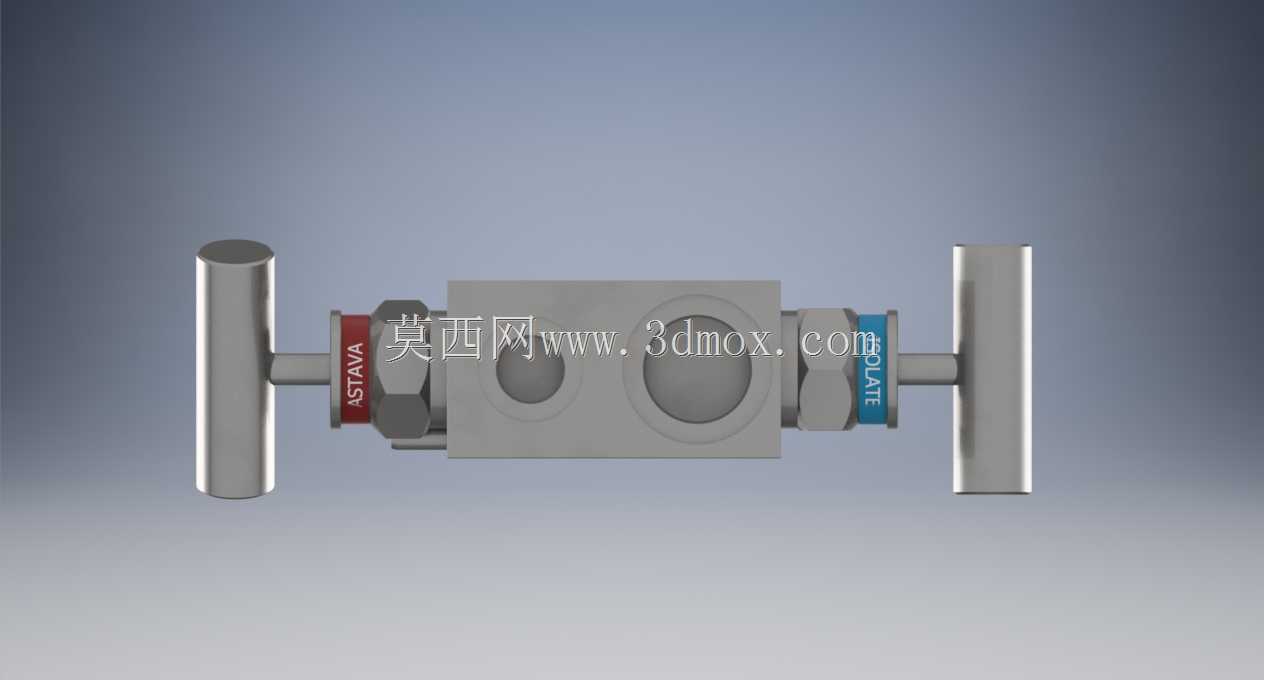

双向直阻塞排放阿斯塔瓦仪表管汇结构

在石化、电力、油气输送等行业的压力测量回路里，这类双向仪表管汇是压力变送器、压力表取压环节的核心配套部件，承担着取压、切断、排放、校准的多重作用，直接决定现场仪表运维的便利性与测量回路的密封性。这款207系列的双向仪表管汇采用一体化锻造的方体阀身结构，相比传统拼接式阀组，减少了外接密封点数量，从结构上降低了高压工况下介质泄漏的概率，适配中高压流体测量回路的使用需求。设计上采用直阻塞排放结构，两个操作手柄分别对应工艺侧切断与排气测试通路，阀杆采用硬质合金密封面配合，长期反复开关也能保持稳定的密封性能，避免出现内漏导致的测量失准问题。接口配置上，工艺入口采用内螺纹ISO G1/2规格，可直接对接现场常规的工艺取压短管，仪表连接端同样采用内螺纹ISO G1/2规格，能够兼容绝大多数压力变送器、压力表的外螺纹接头，无需额外配置转换接头，减少现场安装的配件准备工作量；排气测试口采用内螺纹ISO G1/4规格，可外接校验管路或者排放软管，在仪表校准、回路泄压时将残留介质引导至指定收集位置，避免现场介质喷溅带来的安全隐患。安装边界上，方体阀身的对称结构让安装方向不受现场管路走向限制，两个侧出的手柄操作角度预留了足够的扳手操作空间，即使在密集排布的仪表架上，也能顺利完成开关操作，不会和相邻的仪表、管路发生干涉。设计过程中充分考虑了现场运维的实际需求，阀杆的操作扭矩控制在合理范围，无需借助加长扳手即可完成开关动作，密封填料结构支持在线更换，不用将整个阀组从管路上拆下就能完成密封件维护，大幅降低了运维的停机时间。阀身的流道采用等径设计，避免了通径突变带来的压力损耗与介质滞留问题，对于需要精准测量静压的回路来说，能够减少流道扰动带来的测量波动，保证压力信号传递的稳定性。表面采用钝化处理，具备基础的抗腐蚀能力，可适配常规的水、油气、弱腐蚀性介质的测量场景，若用于强腐蚀工况，也可在基础结构上更换对应材质的密封件与阀身材质，拓展适用场景。
