卧式废水处理排污泵结构设计

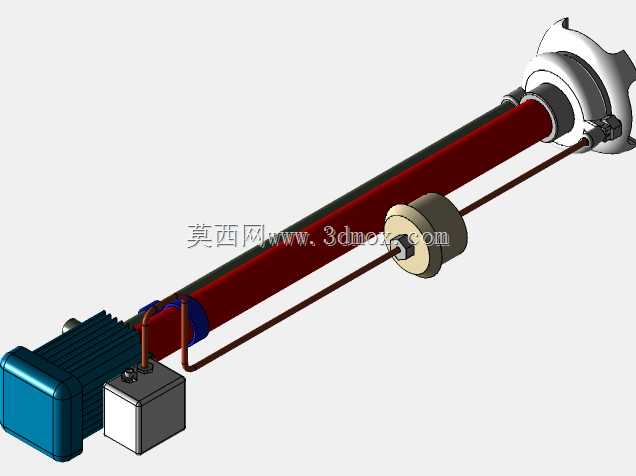

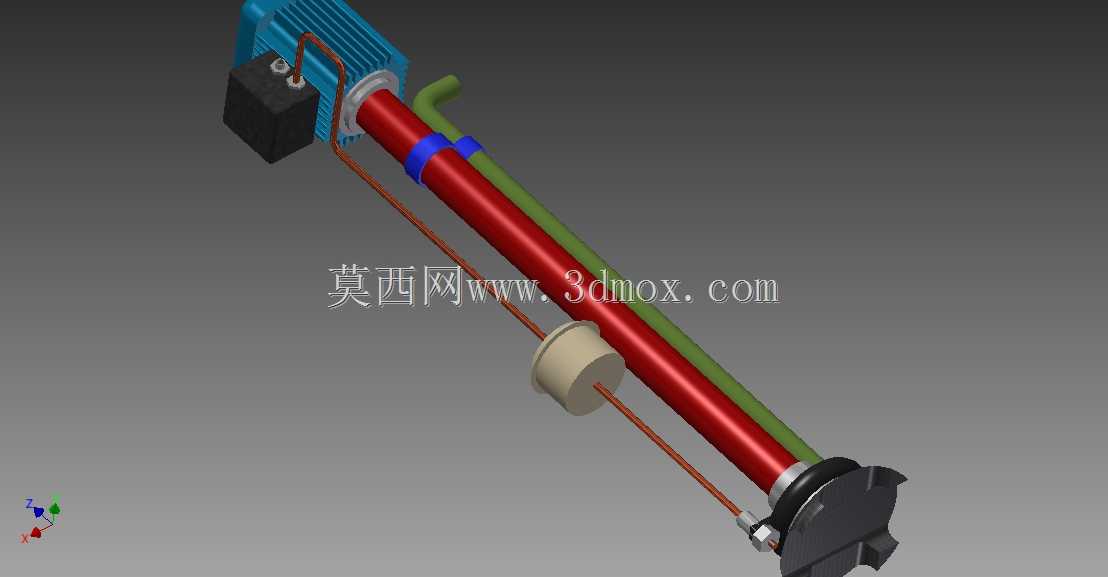

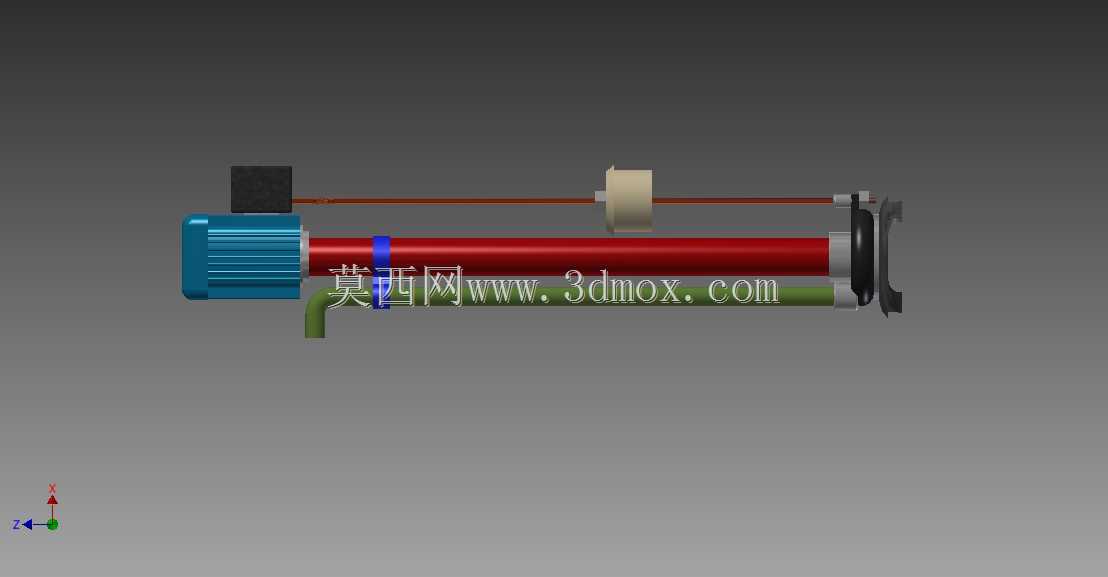

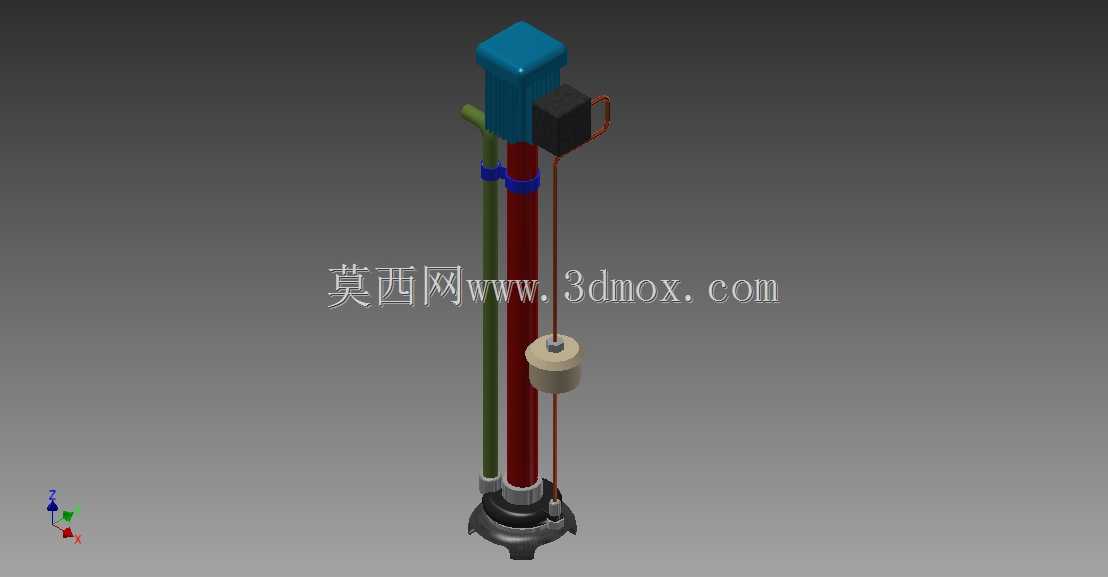

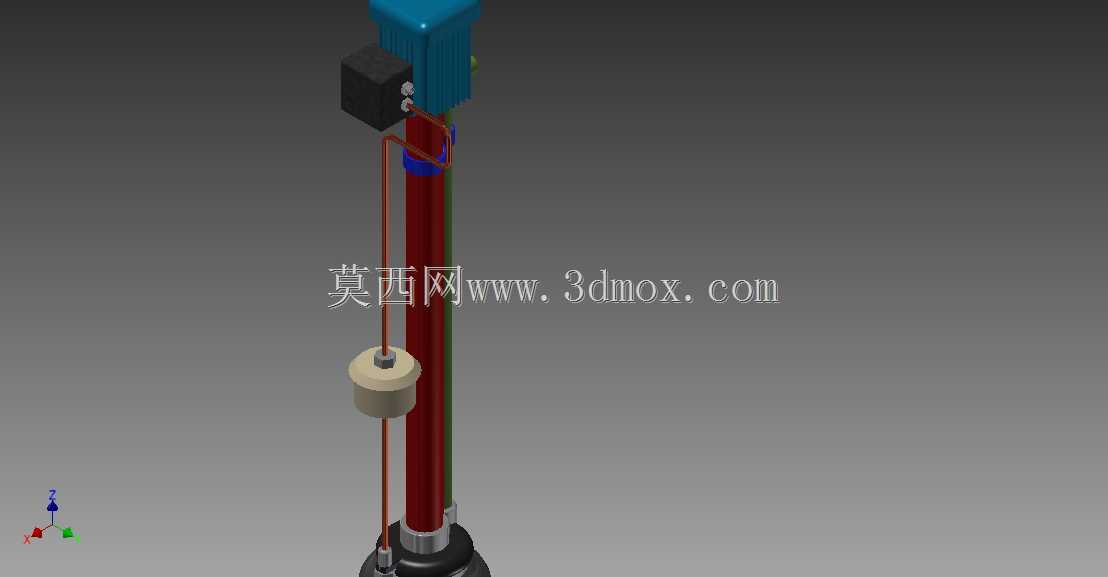

这款卧式结构的排污输送设备，主要面向市政污水处理、工业废水预处理、厂区排污管网末端提升等场景设计，可输送含一定固体颗粒、纤维杂质的污废水，适配中小型污水处理站、生产车间排污口、地下管网集水井等安装点位，解决常规清水泵无法输送含杂质流体的痛点。从结构设计逻辑来看，整体采用同轴卧式布局，驱动端与泵腔直连传动，省去了中间联轴器的冗余结构，既压缩了整机轴向安装尺寸，也减少了传动环节的功率损耗，同时降低了后续运维过程中对中校准的难度。驱动端采用标准封闭式电机外壳结构，适配常规工业环境的防护需求，接线端预留了标准接线盒安装位，可直接对接厂区供电回路。泵体主体采用长筒式流道设计，进出口采用径向与轴向结合的布置方式，侧下方设置进水接口，端部设置出水接口，这种流道布局可让进入泵腔的流体沿轴向平稳推进，减少流体在泵腔内的紊流冲击，降低杂质在泵腔底部沉积堵塞的概率。泵轴位置设置了多道密封结构，在泵体与电机连接位置加装了定位挡圈，既可以对叶轮位置进行轴向限位，也能阻挡泵腔内的流体沿轴向窜入电机端，避免电机绕组受潮损坏。从安装边界来看，整机底部预留了标准安装支座的固定点位，安装时需保证泵体轴向水平，进水端需预留足够的管路操作空间，方便后续检修时拆卸进水口滤网，出水端管路需设置独立支撑，避免管路重量直接压在泵体法兰上造成密封面变形。设计过程中针对输送含杂质流体的特性，叶轮采用大流道无堵塞结构，可通过直径不超过10mm的固体颗粒，避免长纤维、小粒径杂物卡滞叶轮；泵腔内壁做了顺滑过渡处理，没有突兀的结构死角，减少杂物挂附堆积的可能。整机的重心集中在泵体中段位置，安装时地脚螺栓的布置围绕重心区域设置，可降低设备运行过程中的振动幅度，无需额外加装厚重的减震基座就能满足常规工况的运行要求。在实际选型适配时，可根据输送流体的腐蚀特性调整过流部件的材质，常规工况采用铸铁材质即可满足使用需求，若输送含酸碱成分的工业废水，可更换为不锈钢过流部件，密封件也可对应更换为耐腐材质，拓展设备的适用场景。设备的日常运维点主要集中在轴封位置与进水口滤网，运行过程中可通过观察轴封位置的渗漏情况判断密封件磨损状态，进水口滤网可定期拆卸清理，避免大体积杂物进入泵腔造成叶轮损坏。
