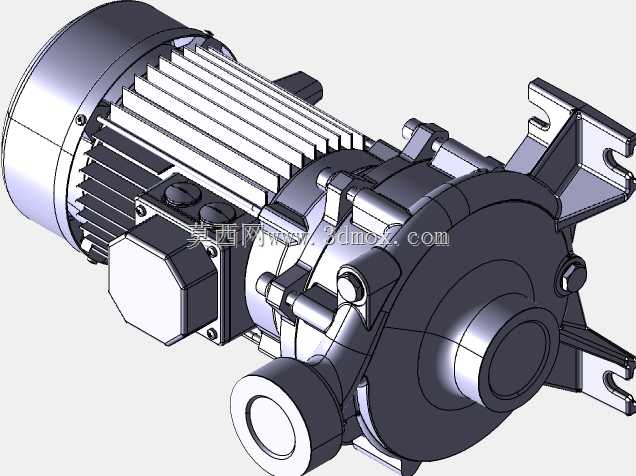

SAER BP 9A卧式直联离心泵结构设计

这款直联式离心泵的三维结构，完全按照实际工业现场的安装与使用需求完成建模还原，日常可覆盖民用建筑供水增压、工业循环水输送、暖通系统水循环、小型农田灌溉等多类流体输送场景，适配清水或理化性质接近清水的无颗粒杂质介质，在常规工况下能稳定维持额定流量与扬程输出，不会出现异常振动或气蚀问题。从结构设计逻辑来看，采用电机与泵体直联共轴的布局，省去了传统联轴器连接的冗余结构，既压缩了整机的轴向安装尺寸，也减少了联轴器对中调整的安装工序，同时降低了传动环节的功率损耗，传动效率相比分体式联轴器连接的泵组有明显提升。泵体部分采用脚座式安装结构，安装脚预留了标准螺栓过孔，安装时可直接通过螺栓固定在混凝土基础或钢制机架上，安装脚的位置经过受力校核，能承载整机运行时的动载荷与静载荷，避免长期运行出现基础松动或泵体偏移。泵体的流道采用渐扩式蜗壳结构设计，建模时完全还原了流道的顺滑过渡曲面，没有突兀的折角或截面突变，能最大程度降低介质在流道内的水力损失，减少湍流带来的运行噪音与效率损耗。叶轮采用闭式结构设计，叶片的型线按照流体力学特性优化，入口处做了圆弧导角处理，能有效降低介质进入叶轮时的冲击损失，提升泵的抗气蚀性能，适配入口压力偏低的安装工况。电机部分采用标准风冷散热结构，外壳的散热筋沿轴向均匀排布，筋条的高度与间距经过散热仿真验证，能保证电机在额定负载连续运行时，绕组温度维持在绝缘等级允许的范围内，不会出现过热烧毁的问题。接线盒设置在电机侧方的便于操作位置，预留了足够的线缆接入空间，现场接线时不需要额外拆解电机端盖，能减少现场安装的工作量。整机的密封结构采用机械密封设计，建模时还原了静环、动环、弹簧补偿件的完整装配关系，密封面的配合精度符合行业标准，能有效避免运行过程中出现介质泄漏问题，减少日常维护的频次。进出口法兰采用标准公称通径与压力等级设计，能直接和同规格的工业管路对接，不需要额外制作过渡转接件，降低现场管路改造的成本。从安装边界来看，整机的轴向总长度、径向最大尺寸、安装脚的孔距与孔径都严格按照实物尺寸还原，结构设计人员在做系统布局时，可以直接调用该模型完成管路排布、基础预留、检修空间校核等工作，不需要反复核对二维图纸的尺寸，能有效减少设计阶段的错漏问题，避免现场安装时出现尺寸干涉、空间不足等问题。
