带法兰安装座90度铜质流体导通弯管

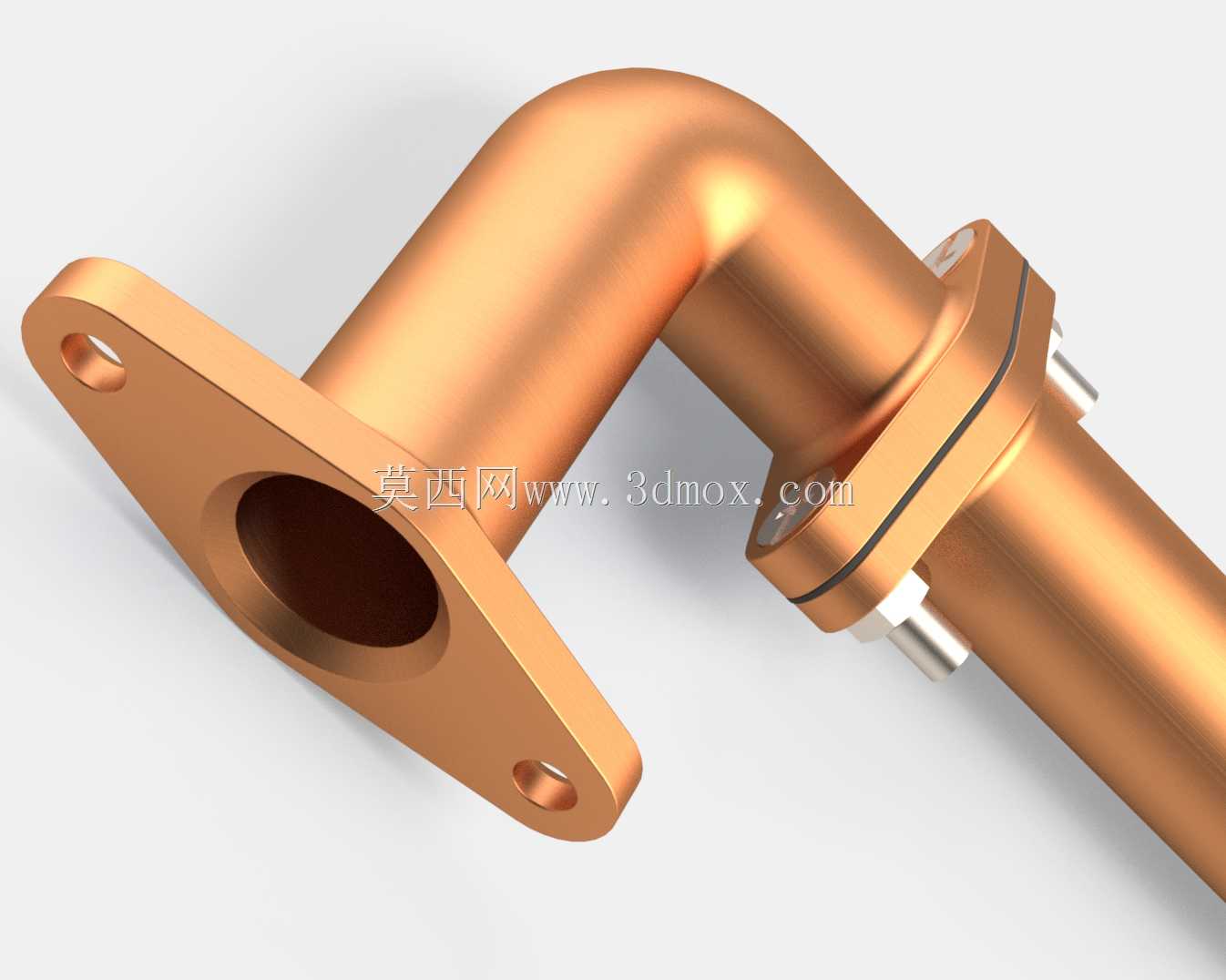

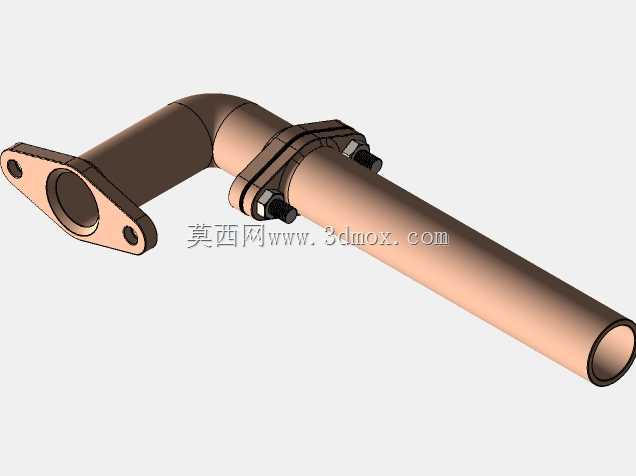

这款弯管主要应用在中小通径的流体输送回路中，常见于液压系统冷却支路、润滑系统供油管路、小型气动设备的气路连接，也可适配部分低压冷媒输送场景，承担管路转向、介质导通的核心作用，同时集成的安装法兰可直接将管路固定在设备壁板、阀块安装面之上，省去额外的管夹固定工序，降低管路装配的复杂度。从结构设计来看，整体采用90度弯折的等径通腔结构，弯折处采用大圆弧过渡设计，避免直角弯折带来的介质流阻骤升问题，减少介质在弯折位置的紊流、冲蚀现象，延长管件的实际使用寿命；端部的菱形法兰安装座设置两个对称的安装通孔，可适配螺栓穿过完成紧固，法兰与管身衔接位置做了加厚过渡处理，避免安装紧固时应力集中导致的法兰根部开裂问题，法兰贴合面预留了密封件安装槽位，可搭配O型圈或者平垫片实现端面密封，防止介质从安装贴合面泄漏。管身中段设置的分体式法兰压环结构，可在管路穿装过设备壁板后，从另一侧通过压环配合紧固件完成轴向锁紧，既可以限制管路的轴向窜动，也能实现壁板两侧的双重密封，适配壁厚在一定范围内的设备安装面板，无需针对不同壁板厚度定制不同长度的管件。建模过程中，先以管路通径为基础绘制管身的扫掠路径，确保弯折处的曲率半径符合流体管路设计规范，避免曲率过小导致的通径缩窄、流阻过大问题；之后在管身两端分别构建安装法兰结构，对法兰安装孔的位置度、法兰端面的平面度做了参数化约束，保证安装时的对位精度，同时对所有锐边做了倒圆角处理，既避免装配时划伤操作人员，也减少应力集中点。安装边界方面，法兰安装孔的中心距、管身的外伸长度都做了适配常规设备安装空间的设计，弯折后的管段朝向可根据实际布管需求调整安装角度，两个安装孔的对称设计也允许安装时旋转180度调整管路出口方向，适配不同的布管走向需求；管身的外径尺寸与常规同通径管路接头匹配，可直接对接标准快插接头、卡套接头，无需额外加工转接结构。铜质基材的选择也让这款弯管具备良好的导热性与耐腐蚀性，在冷却回路中可辅助散走部分介质热量，在常规润滑、气动介质环境下不易出现锈蚀问题，适配多数工业场景的使用需求。
