BSP螺纹异径转接接头结构设计

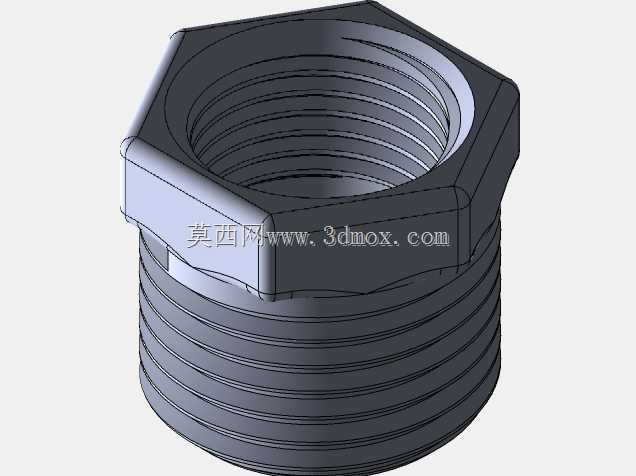

这款异径螺纹转接件，主要用于液压管路、气动系统、低压流体输送管线的口径匹配场景，在设备改造、管路维修、非标集成项目中应用十分广泛，能够解决不同通径BSP螺纹接口无法直接对接的问题，无需额外改动原有管路的终端接口，就能实现1/2英寸与3/8英寸BSP螺纹端口的连通，大幅降低管路改造成本与装配工作量。从结构设计来看，接头采用外螺纹与内螺纹组合的异径结构，外侧六角结构的对边尺寸符合常规管钳、活动扳手的夹持标准，装配时无需定制专用工装，使用常规手动工具即可完成拧紧操作，六角棱边做了微小倒钝处理，避免装配过程中划伤操作人员手部，也能减少电镀或表面处理时的应力集中问题。外侧外螺纹为1/2 BSP规格，内侧内螺纹为3/8 BSP规格，螺纹牙型严格遵循BSP平行管螺纹的标准参数，牙距、牙高、牙型角均符合通用管路密封要求，装配时配合生料带或密封胶即可实现可靠的低压密封，适配水、低压液压油、压缩空气等常规流体介质的输送需求。设计过程中充分考虑了安装边界限制，接头的轴向总长度控制在常规管路安装的预留空间范围内，不会因为转接件过长导致周边部件干涉，六角部分的厚度兼顾了夹持受力与结构轻量化需求，既保证拧紧时不会因为壁厚不足出现六角变形，也不会过度增加接头整体重量。接头的螺纹同轴度是设计时的核心管控要点，内外螺纹的同轴度公差控制在合理范围内，避免装配后出现管路偏斜、密封面错位导致的泄漏问题，螺纹起始端做了引导倒角，方便对接时快速找准螺纹入口，减少错牙、滑牙的装配风险。在实际选型应用中，这类转接件常被用于小型液压站的阀组接口转接、车间压缩空气管线的分支口径调整、小型水冷设备的管路对接等场景，能够适配铜质管路、钢制管路、部分硬质塑料管路的连接需求，材质通常选用易切削钢或黄铜加工，兼顾结构强度与加工便利性，表面处理可根据使用场景选择镀锌、发黑或者原色处理，满足不同防腐等级的使用要求。
