立式双层桨叶工业搅拌装置结构设计

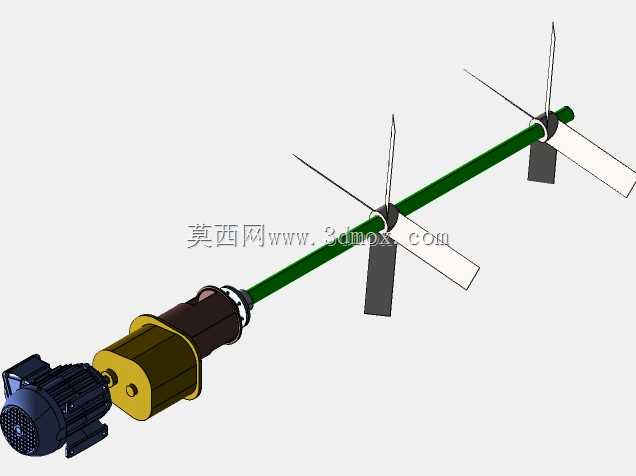

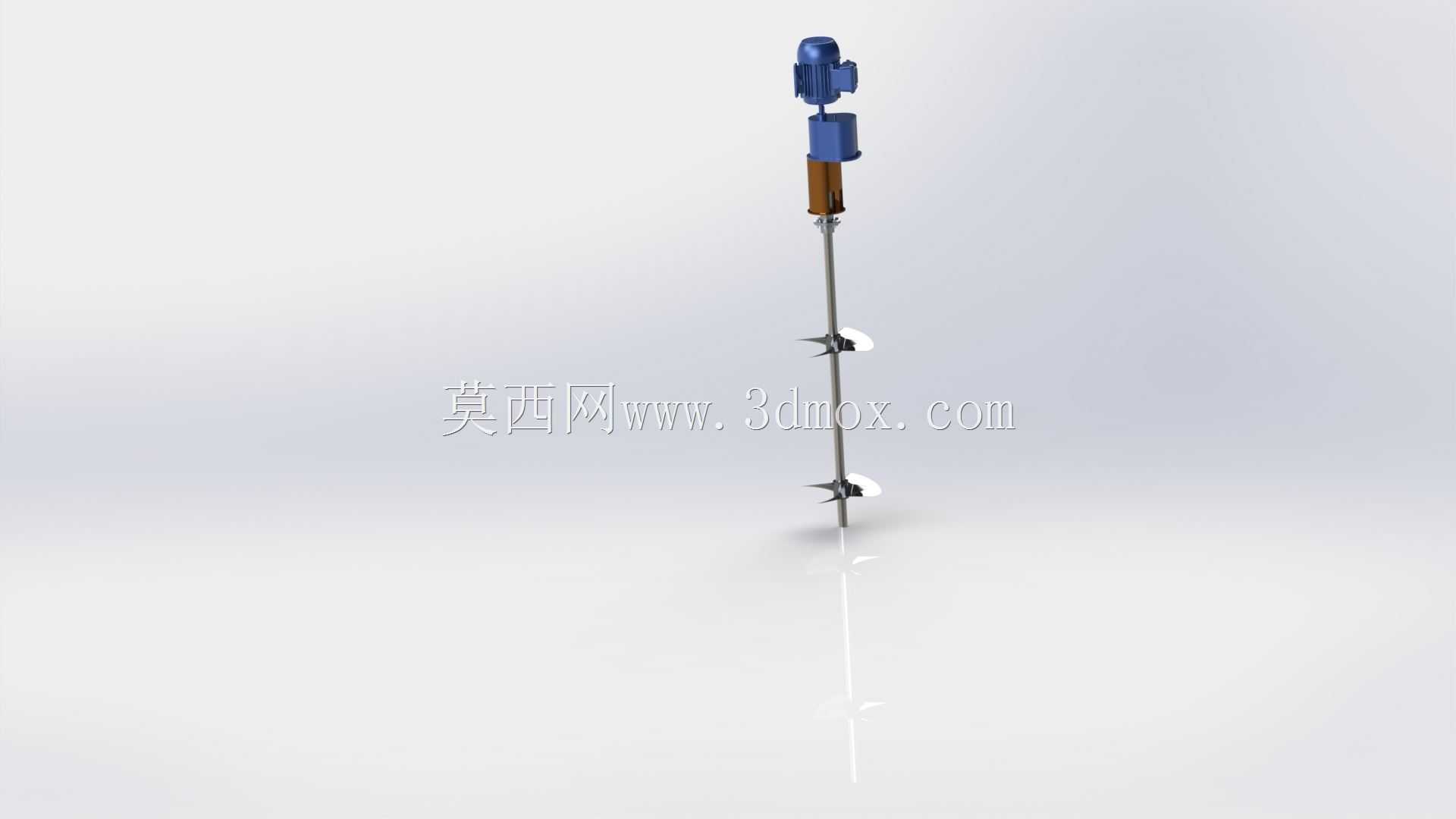

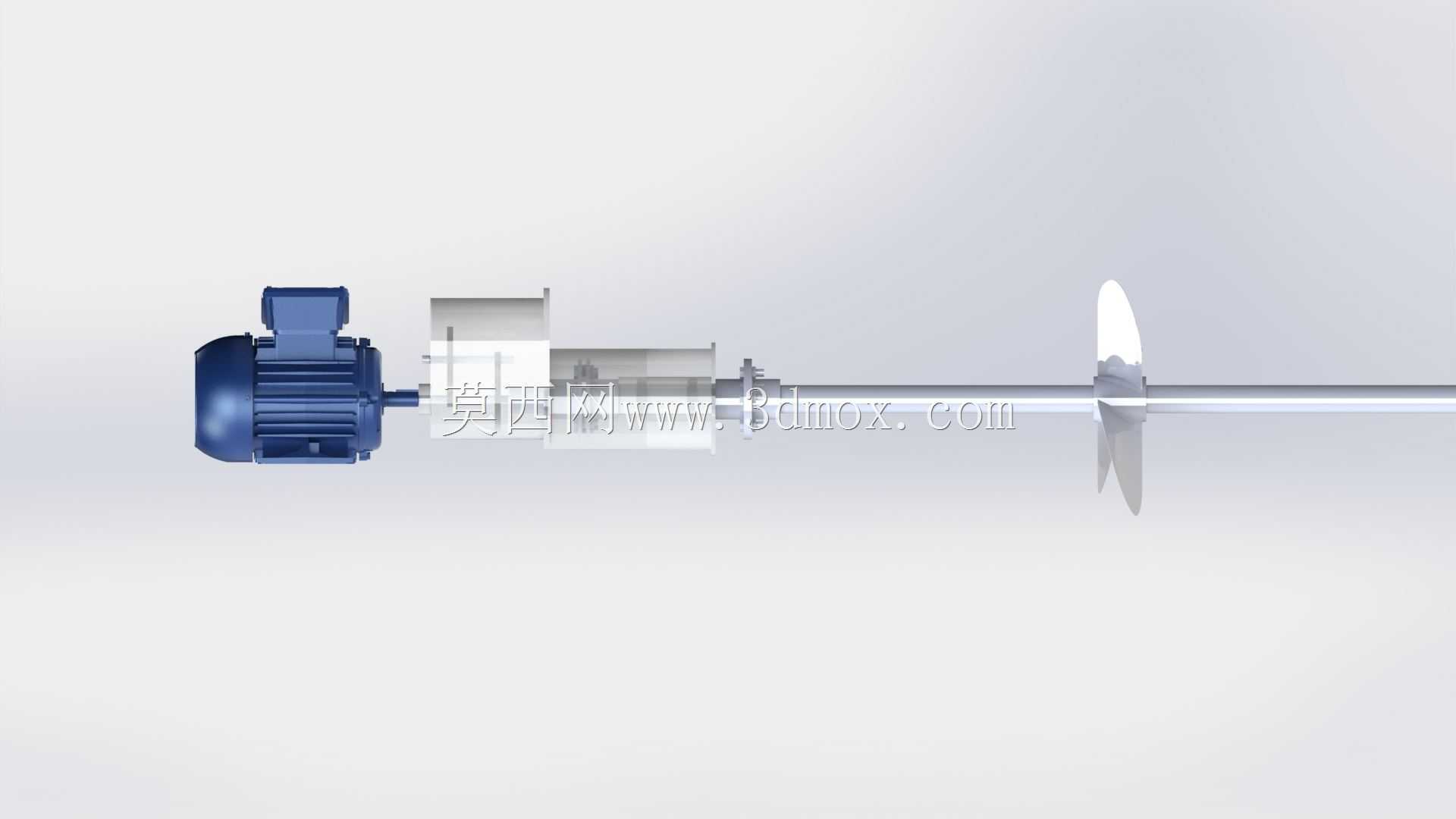

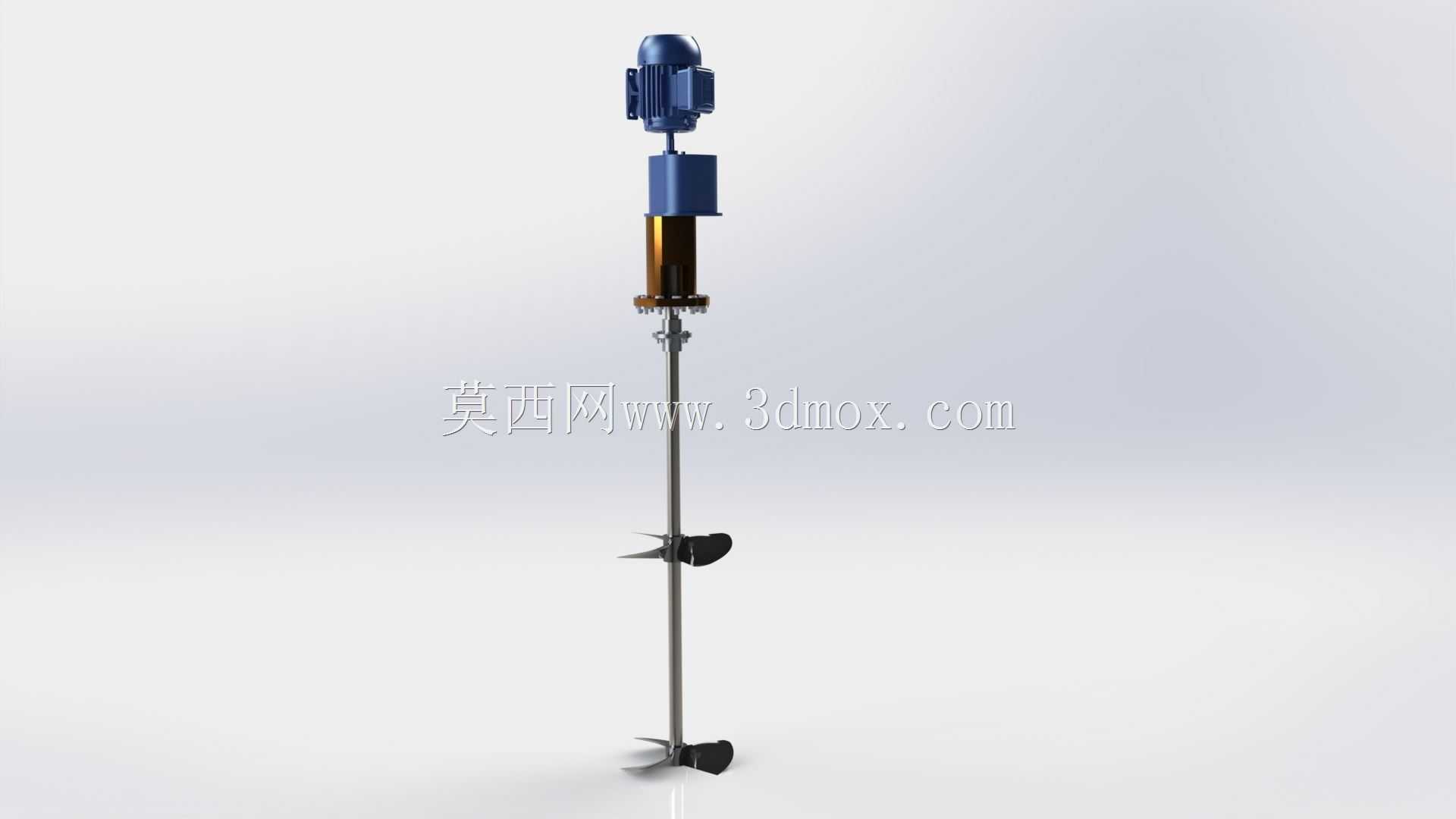

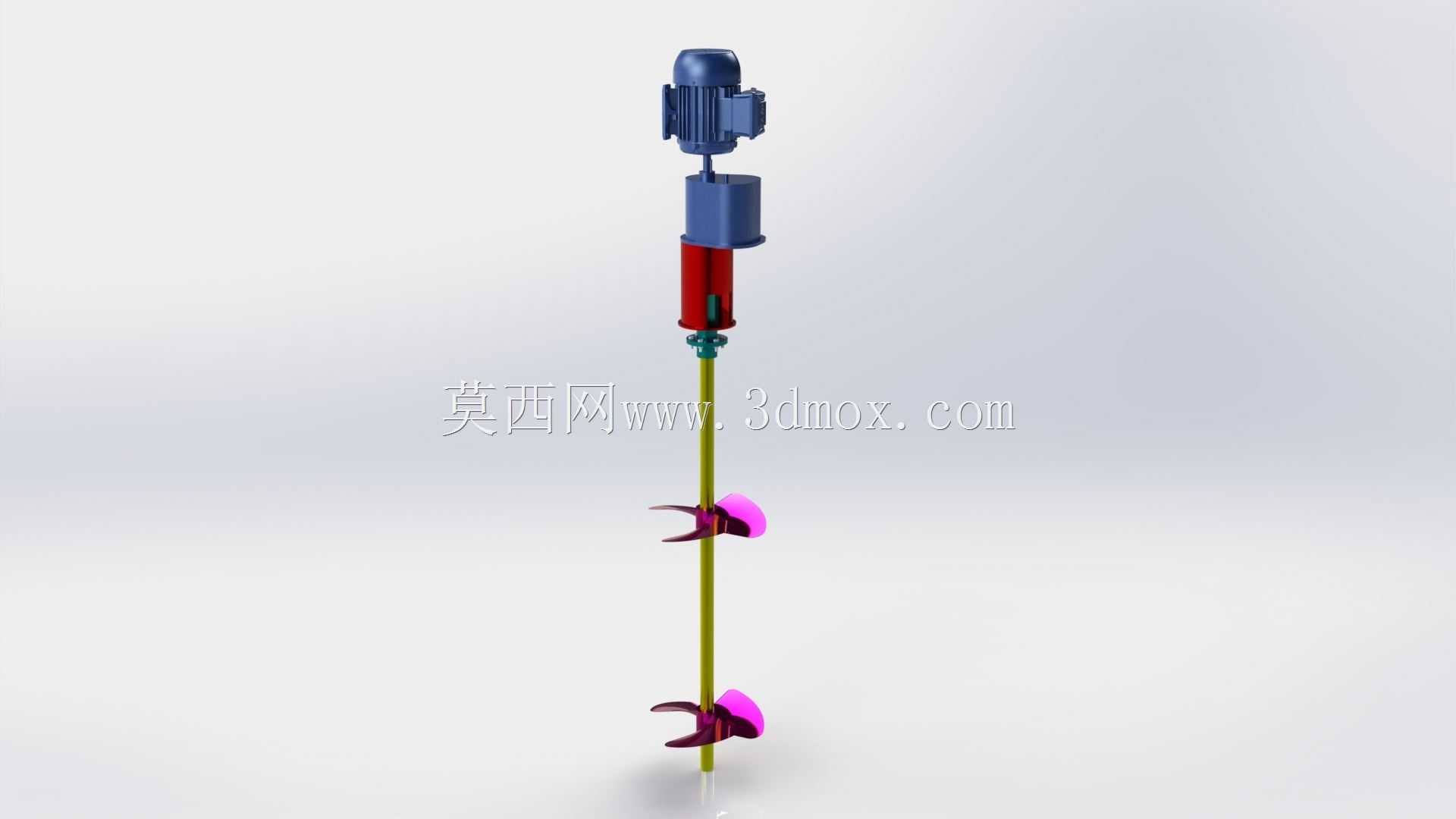

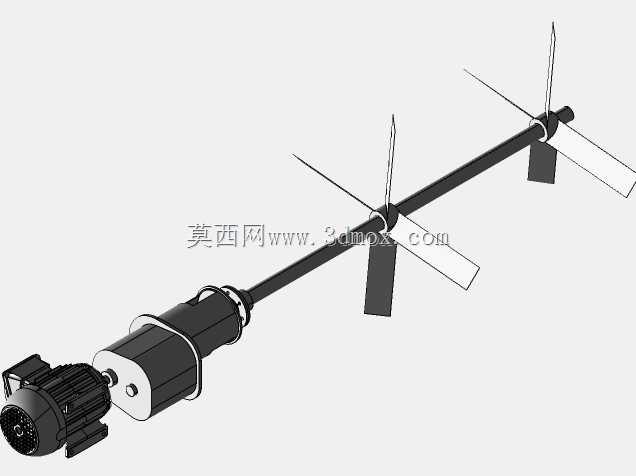

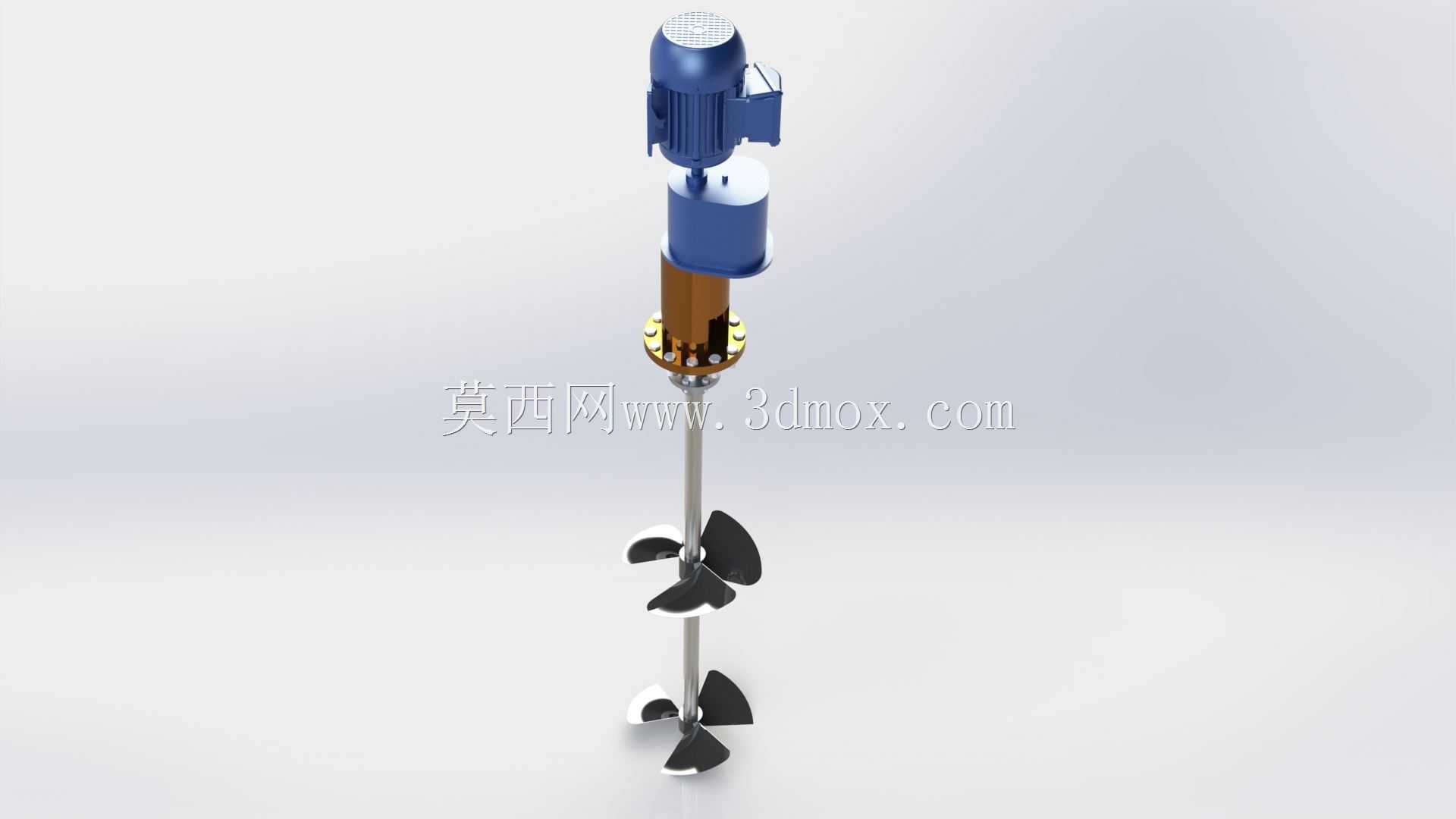

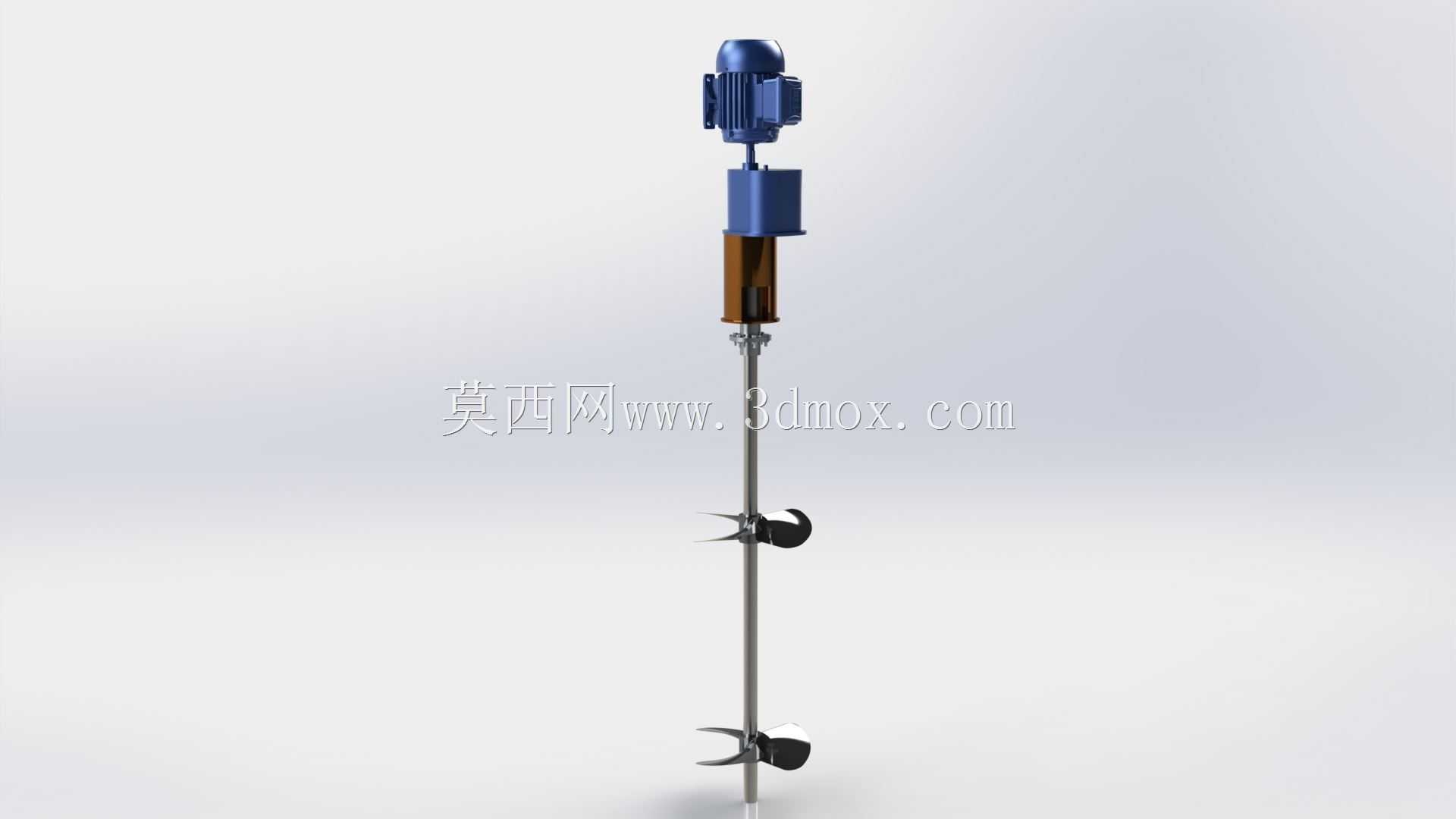

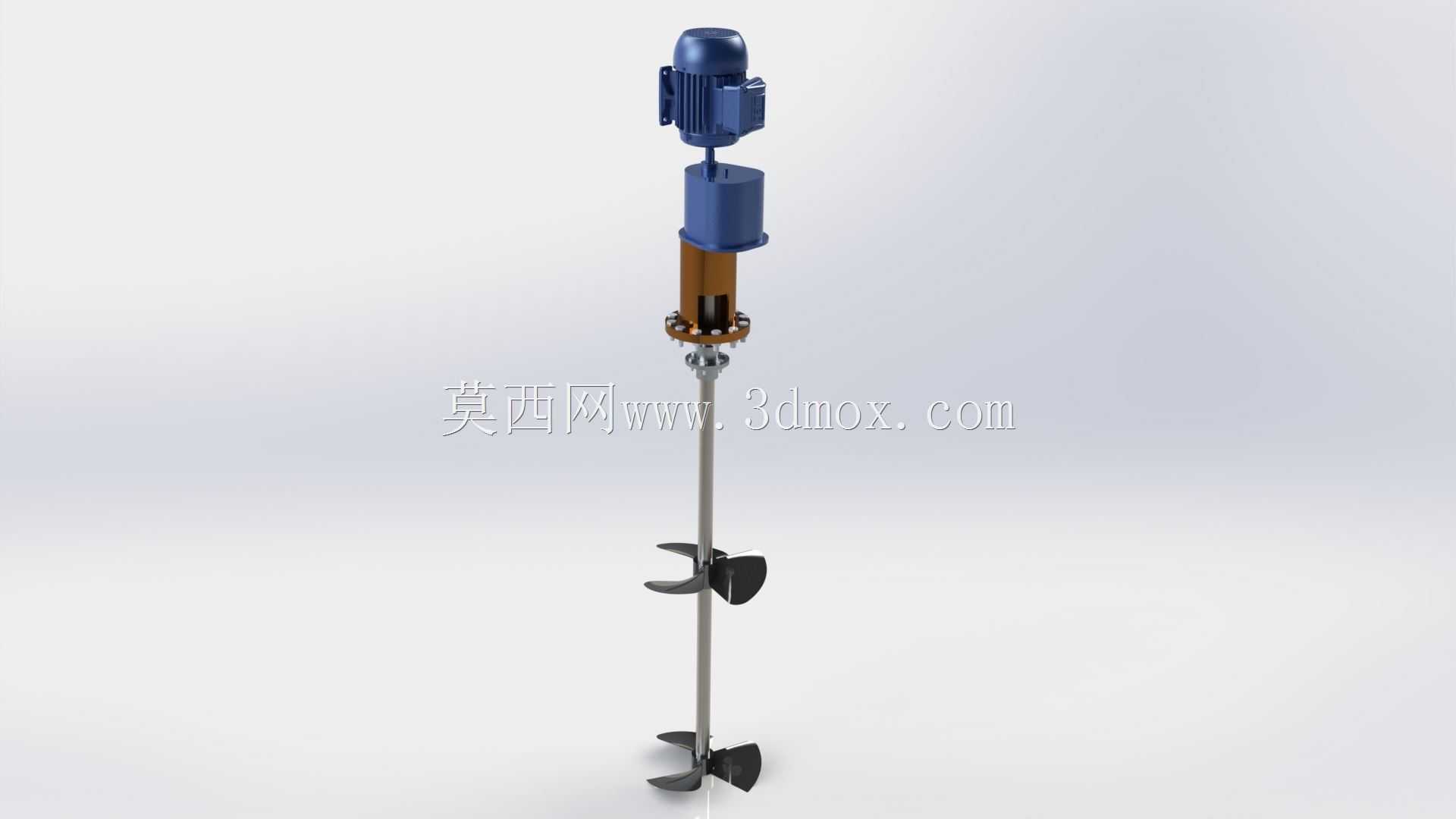

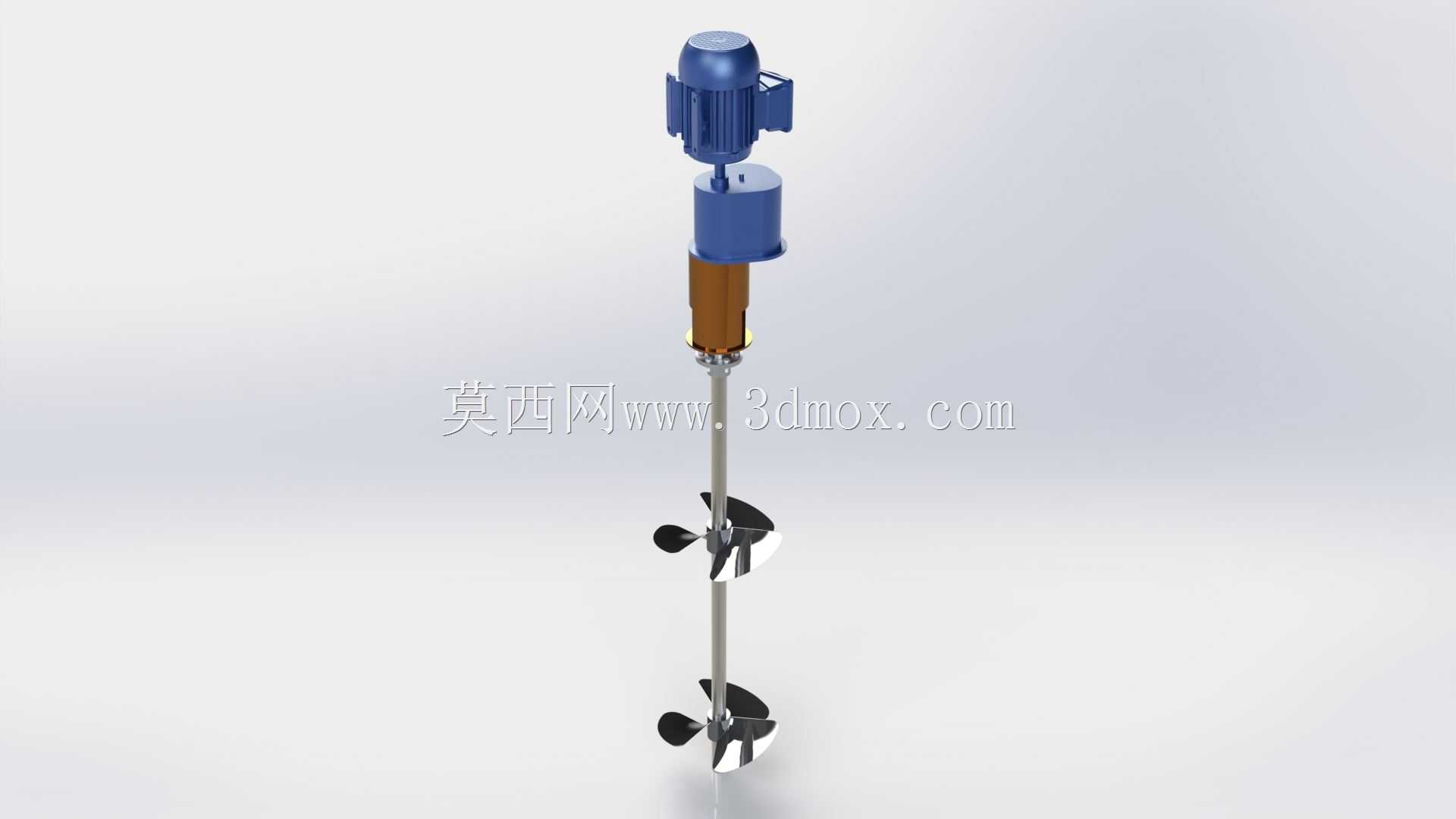

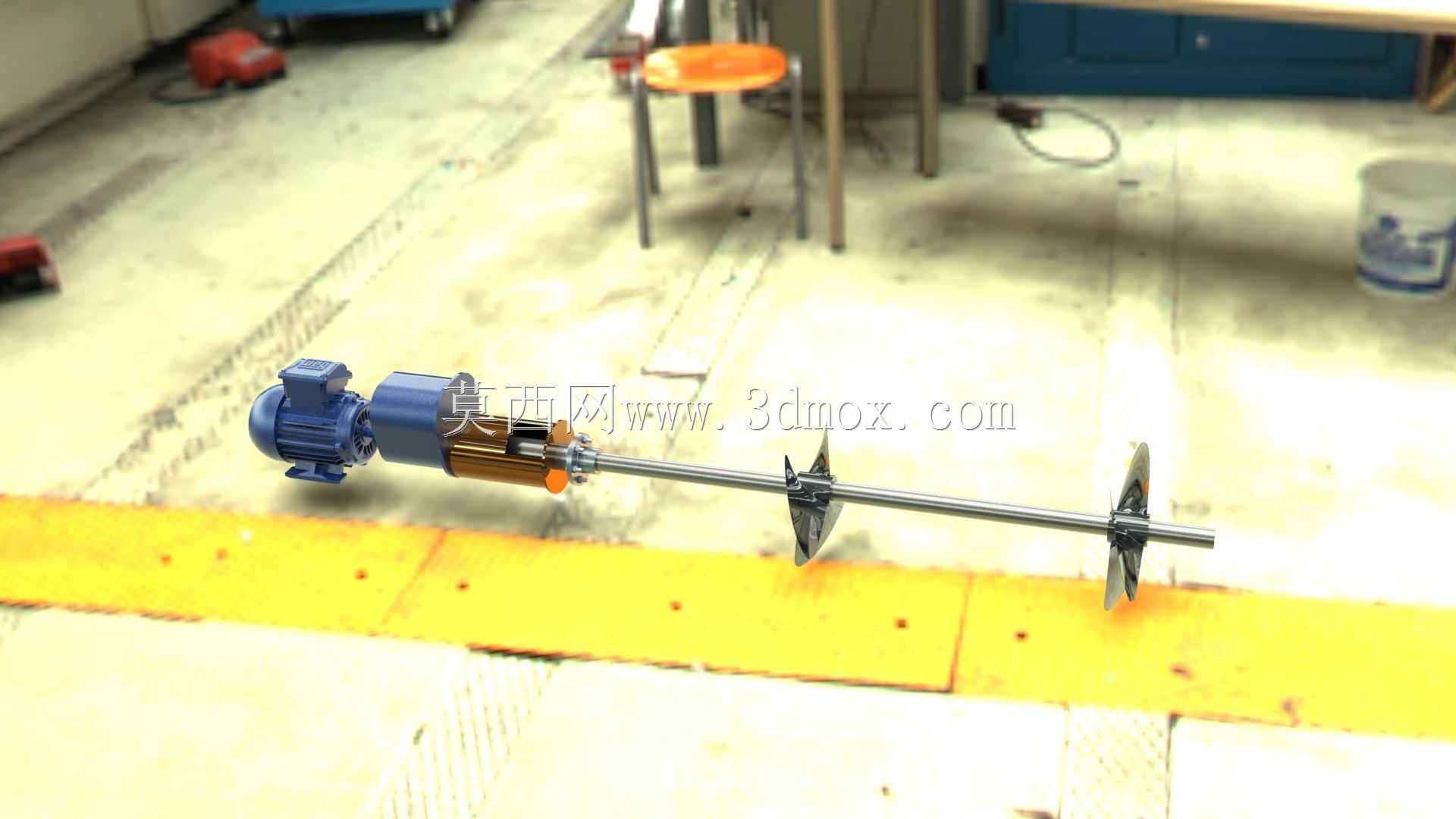

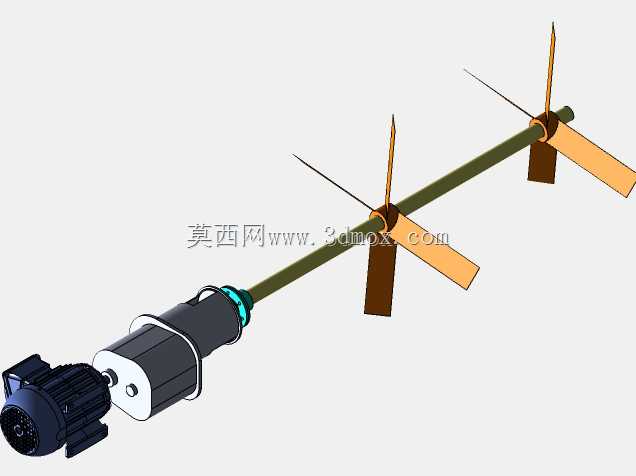

这款立式搅拌装置主要面向化工、食品加工、水处理等行业的常压物料混合工况，可适配敞口或密封式反应罐体安装，用于完成低到中等粘度流体的混匀、悬浮、分散作业，相比侧入式搅拌结构，立式顶装的形式能避免轴封侧漏风险，日常维护时无需排空罐内物料即可拆解上部传动组件，适配多数中小型生产车间的罐体改造需求。整套结构从上到下依次排布驱动单元、减速传动段、联轴衔接段、长轴搅拌主体，驱动端采用立式安装的动力单元，输出端衔接自主设计的减速箱体，相比采购标准减速箱的方案，这套定制传动结构可根据实际搅拌扭矩需求匹配传动比，在保证输出转速满足桨叶剪切要求的前提下，缩小上部传动段的径向占用尺寸，避免罐体顶部安装空间不足的问题。联轴位置设置了独立的支撑轴承座，可抵消长轴运转时产生的径向摆动，降低轴端密封件的磨损速率，延长连续运转的维护周期。搅拌轴采用等径直杆设计，上下两层布置推进式桨叶，上层桨叶位置靠近罐内物料的中上部，可打破液面处的物料分层，下层桨叶贴近罐体底部区域，能避免重质组分在罐底沉积，两层桨叶的安装角度经过匹配调整，运转时可推动物料形成上下循环的流场，相比单层桨叶结构，混合均匀度可提升四成左右，同时不会产生过度的剪切力破坏物料本身的物性。安装边界方面，上部传动段的法兰安装孔位可适配标准罐体的顶装接口，长轴的长度可根据罐体的实际深度做对应调整，桨叶的径向尺寸控制在罐体通径的三分之一区间，既保证搅拌流场覆盖整个罐内截面，又不会出现桨叶刮蹭罐壁的问题。整套结构的受力路径经过优化，动力输出的扭矩通过联轴段直接传递到搅拌轴，减速箱体的壳体承担径向支撑力，避免动力单元的输出轴承受额外的径向载荷，可有效降低动力端的故障概率。在实际选型应用时，可根据物料的粘度、固含量调整桨叶的数量和安装角度，也可更换不同形式的桨叶适配分散、溶解等不同工艺需求，传动段的密封结构可根据物料的腐蚀性选择对应的密封材质，满足不同工况的防护要求。
