Rheonik RHM15科里奥利质量流量计结构

这款测量设备的三维结构还原度较高，可直接用于流体管路系统的布局校核、安装空间模拟以及配套工装设计参考。从实际工程应用场景来看，该类设备广泛部署在化工原料加注、食品饮料定量灌装、油气贸易计量、制药配料输送等对流体质量流量测量精度要求较高的工位，可同时完成介质质量流量、密度、温度的多参数采集，无需额外搭配温度、压力补偿仪表，能有效简化管路测点布局。

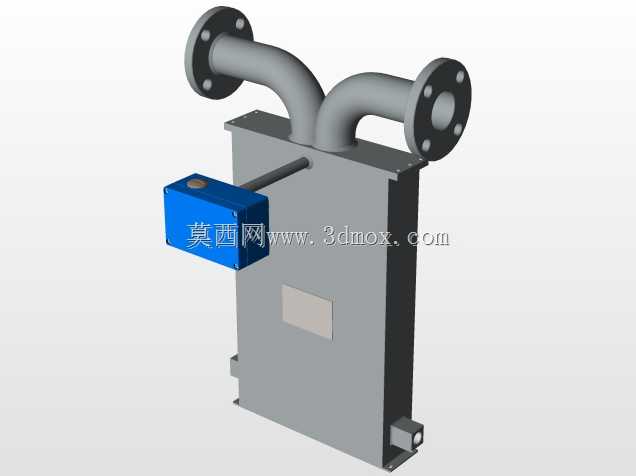

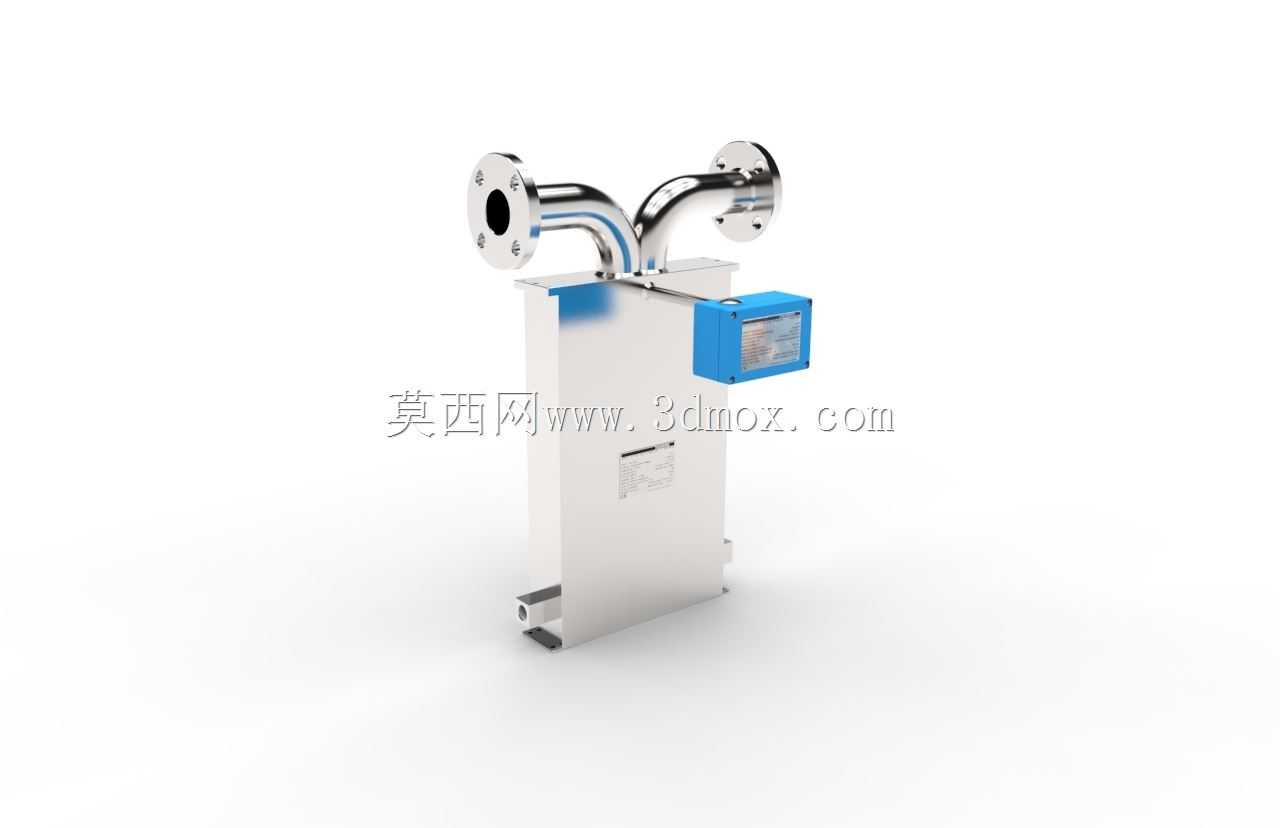

从结构设计思路来看，模型完整还原了双弯管测量主体、变送模块、法兰连接端的全部细节：测量管段采用对称U型弯管结构，这种结构能在介质流经时产生稳定的科里奥利力偏移，配合上部的检测组件可将微小的形变位移转化为电信号传输至侧装的蓝色变送单元，变送单元外壳做了密封防护设计，可适配多数工业现场的粉尘、潮湿工况。两侧的法兰连接端严格遵循通用管道法兰的安装尺寸规范，法兰端面的密封槽、螺栓孔位都做了精准还原，在做管路装配模拟时，可直接匹配对应通径的管道、阀门模型，无需额外调整安装接口。

安装边界方面，模型预留了足够的操作维护空间：测量主体为立式矩形结构，底部预留了支撑固定的安装孔位，侧装的变送模块可根据现场走线需求调整旋转角度，上方弯管段的曲率半径经过优化，既保证了测量灵敏度，又不会过度占用管路垂直方向的安装空间，在做车间管路布局时，无需为该设备预留过大的检修间隙，只要保证变送模块正面无遮挡即可完成参数调试与日常维护。

对于结构设计从业者来说，该模型可直接参考其测量管与变送模块的连接密封结构、法兰与测量主体的焊接过渡结构，在设计同类流体测量设备时可直接复用成熟的结构逻辑；对于设备选型人员来说，可将模型导入整体产线装配中，提前校核安装空间、管路走向是否存在干涉，避免现场安装时出现管路错位、维护空间不足的问题。模型的管线过渡处做了圆滑处理，没有应力集中的锐角结构，符合工业仪表的结构强度设计要求，变送模块与测量主体的连接采用快装卡扣结构，后期更换校准模块时无需拆解整个管路，可大幅降低现场维护的工作量。
