手动管材切口加工专用工装结构

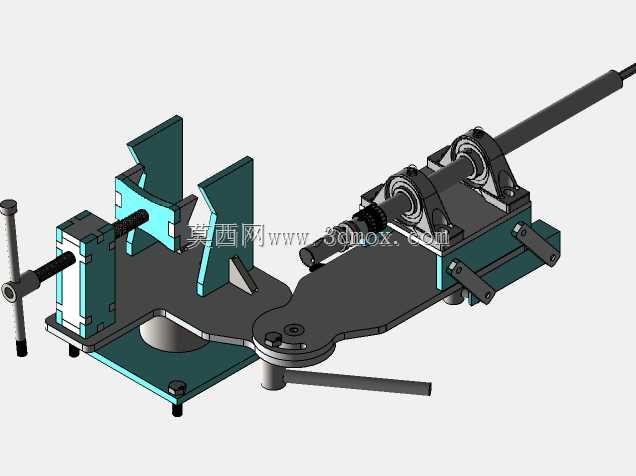

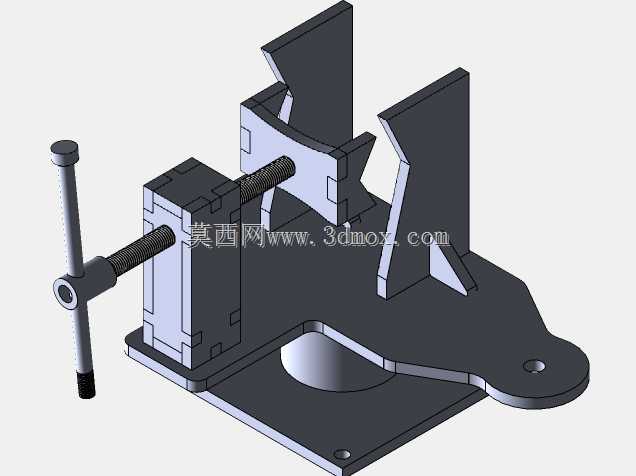

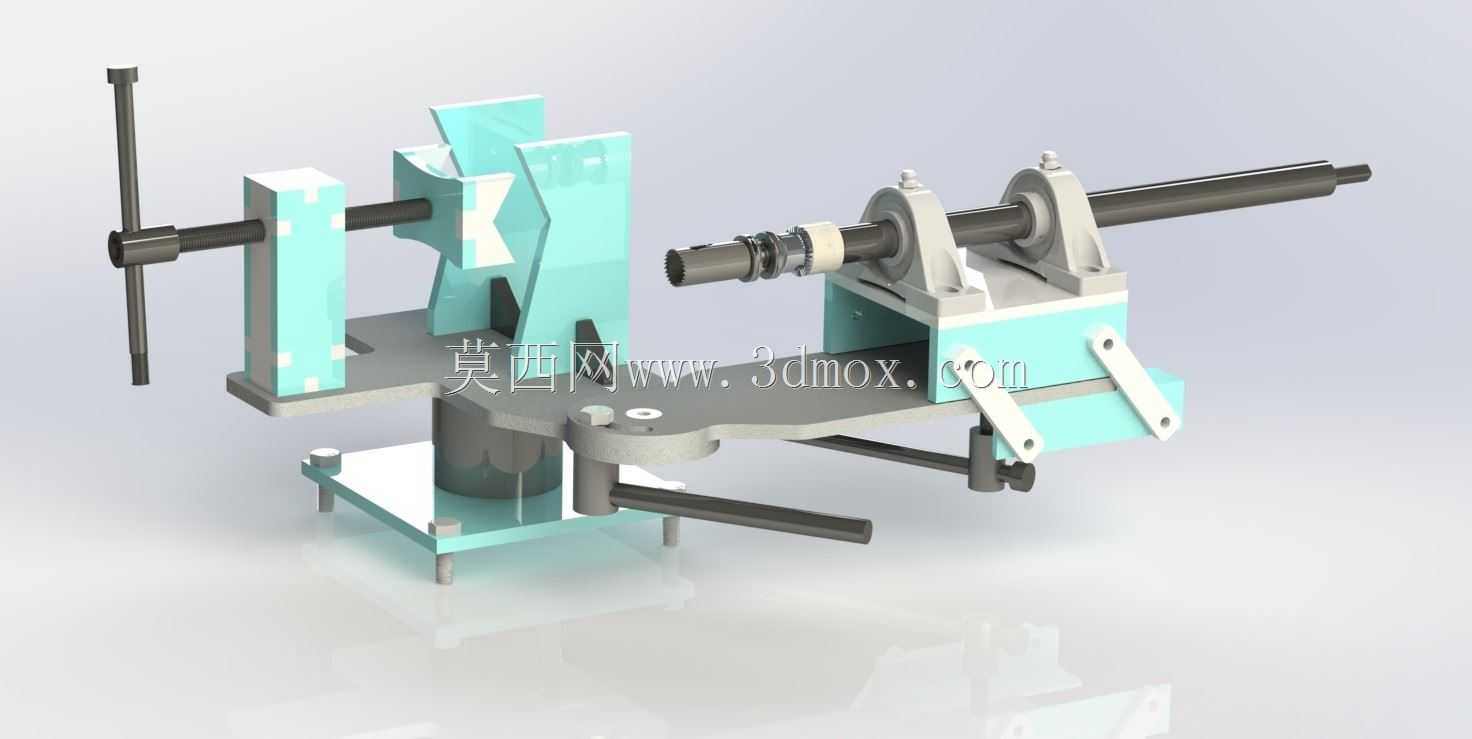

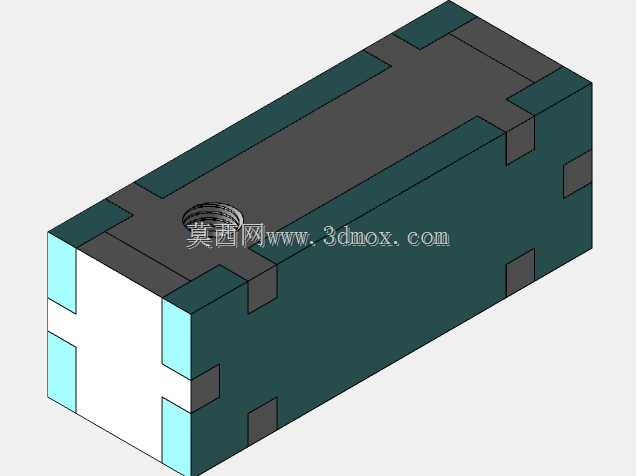

　　这套结构主要面向小批量管材加工场景，适配维修车间、五金加工门店、小型金属加工班组的现场作业需求，无需外接动力源，依靠手动操作即可完成金属圆管的定长切口、槽口铣削定位作业，尤其适合没有大型切管设备的零散加工场景，能替代传统手工划线、手持角磨机打磨的粗放作业方式，大幅降低管材切口的形位公差偏差。从功能实现逻辑来看，整套结构分为管材夹持定位、进给导向、切口成型三个核心模块，夹持端采用V型定位块配合侧压锁紧结构，能适配一定直径范围内的圆管装夹，避免管材在加工过程中出现周向转动或轴向窜动；进给导向部分采用双导杆支撑的滑动座结构，滑动座上搭载加工执行端的安装位，可根据加工需求换装切割片、铣槽刀具，导杆与滑动座之间设置耐磨衬套，

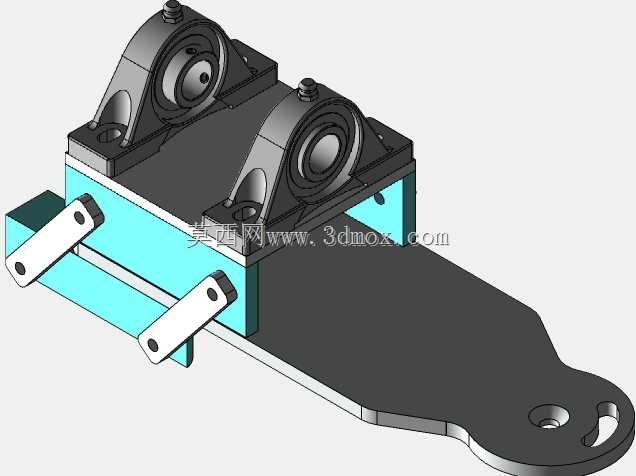

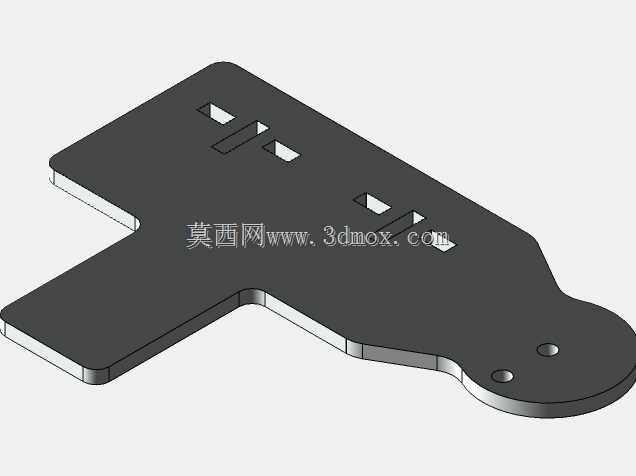

　　保证进给过程的直线度，避免进刀过程出现偏摆导致切口倾斜。设计过程中特意将可调轴承座的预紧结构做了内置处理，压缩弹簧隐藏在轴承座安装腔内部，既可以抵消加工过程中产生的轴向窜动间隙，又不会因为外露结构堆积加工切屑造成卡滞，角形截面的支撑座直接焊接在底部安装底板上，省去了多余的连接紧固件，提升整体结构的刚性，加工过程中不会因为切削受力出现结构震颤。安装边界方面，底部底板预留了四个螺栓固定孔，可直接固定在常规钳工工作台台面上，不需要额外制作专用安装基座，整体横向占用空间不超过普通台虎钳的安装尺寸，纵向进给行程覆盖常规小直径管材的槽口加工深度需求，操作手柄的布置高度适配站立作业的人机工程要求，操作人员无需弯腰即可完成锁紧、进给的全流程操作。

　　实际使用中，这套结构能保证管材切口的端面垂直度控制在普通钳工可接受的公差范围内，槽口的轴向定位精度依靠定位挡块实现，不需要每次加工前重复划线，对于管材端部的窄槽加工、定长切断作业，能有效减少辅助作业时间，相比手持加工的方式，还能避免打磨过程中管材跑偏造成的工件报废问题，结构上没有复杂的传动部件，日常维护仅需要定期给导杆涂抹润滑脂、清理夹持块上的切屑即可，没有易损的高精度电子元件，适合加工环境相对简陋的作业场景使用。
