可翻转折叠式户外炭烤烧烤架结构设计

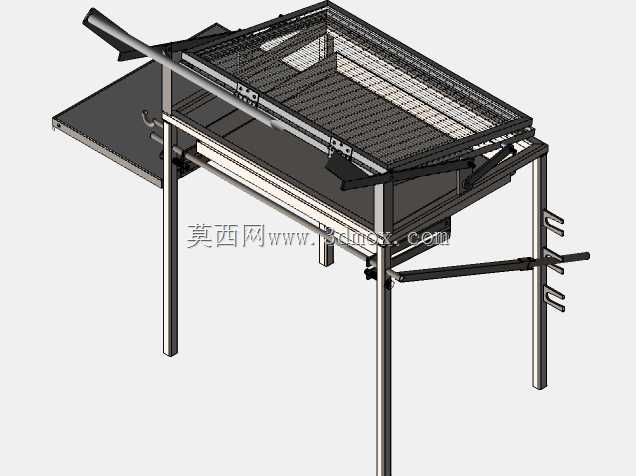

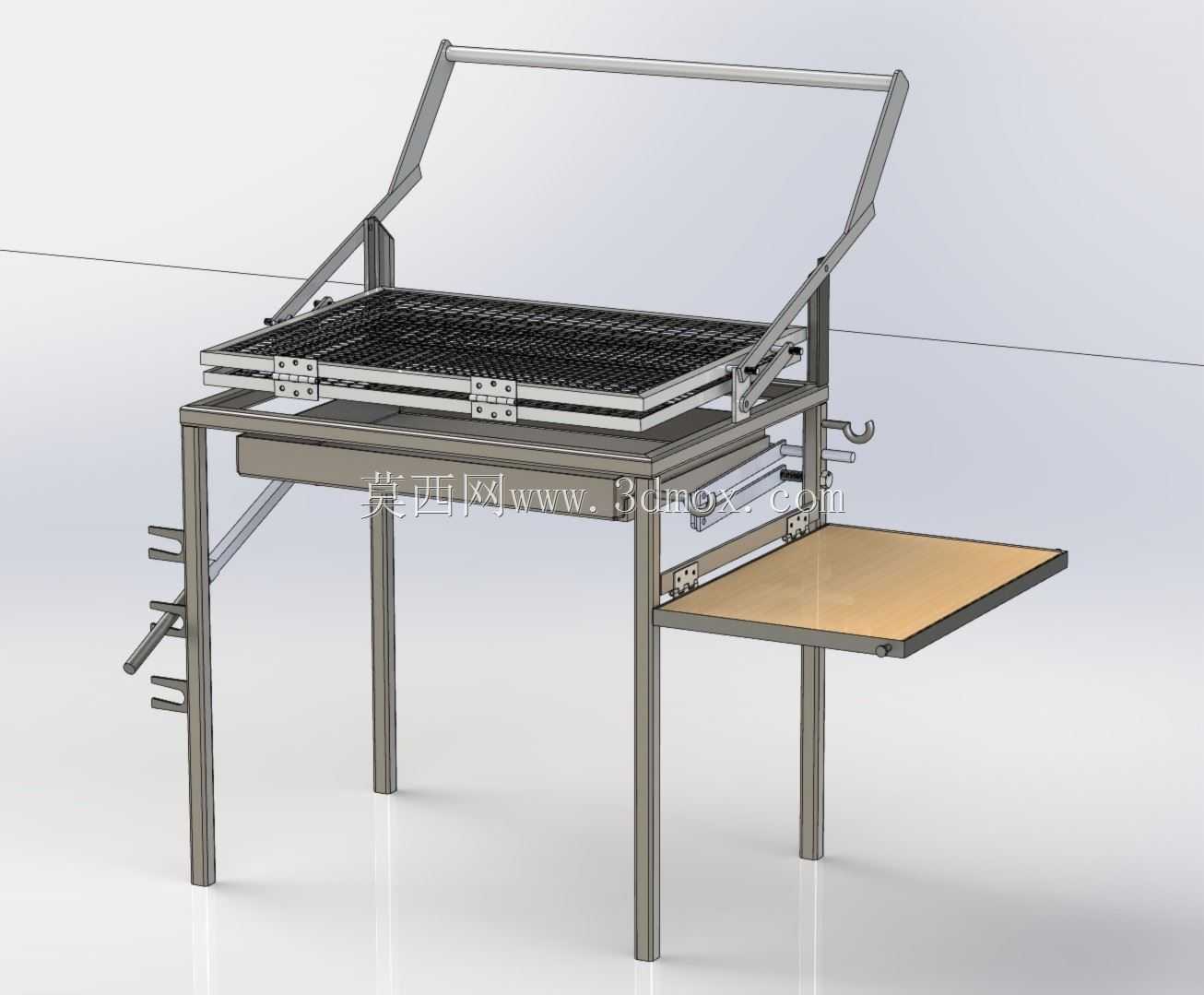

这款烧烤架的结构设计完全围绕户外炭烤场景的实际使用痛点展开，首先考虑到户外聚餐、露营、庭院休闲烧烤的使用需求，整体采用方管金属框架作为承载主体，四条支腿做了等长垂直设计，保证放置在不太平整的户外地面时也能通过微调获得稳定支撑，支腿侧边预留的挂杆结构可以用来挂置烤夹、烤刷等小工具，避免工具随手放置沾染脏污。右侧设置的抽拉式置物台采用翻折铰接结构，不用时可以完全收折贴合主框架，展开后能够放置调料盘、待烤食材等物品，拓展操作空间的同时不会额外增加收纳体积。核心的烤网部分采用双段铰接连杆结构实现翻转功能，连杆的铰接点位经过反复校核，保证烤网翻转时不会与框架发生运动干涉，翻转过程中炭槽位置保持固定，无需挪动炭火即可将烤网上的食材整体翻面，解决了传统烤架翻面时需要逐个翻动食材、容易造成食材掉落或者炭火溅出的问题，连杆的限位结构可以让烤网在翻转到指定角度后保持稳定，不会出现自行回落的情况。烤网下方的炭槽采用抽拉式安装结构，可以从框架侧方抽出，方便添加炭火或者清理炭灰，炭槽与烤网之间的距离经过合理设置，既保证炭火的热量能够均匀传递到烤网区域，又避免距离过近导致食材烤焦。顶部的提手框架采用圆弧过渡设计，既可以在烤架收折后作为提携结构方便搬运，也能在使用时作为辅助支撑结构。整体结构的连接部位多采用可拆卸的铰接与螺栓连接，在保证结构强度的前提下，能够实现快速拆解收折，收折后整体厚度大幅降低，方便放入汽车后备箱或者储物间存放，不会占用过多储物空间。设计过程中对各个运动部件的间隙做了合理预留，考虑到金属件在高温环境下的热膨胀特性，避免高温使用时出现部件卡滞的问题，所有与食材接触的网面部分都采用网格均匀的金属网结构，网格间隙大小兼顾了小体积食材的承托与热量的穿透效果，框架的边角位置都做了钝化处理，避免使用或者搬运过程中划伤使用者。
