大口径行星测试用管材夹持机构

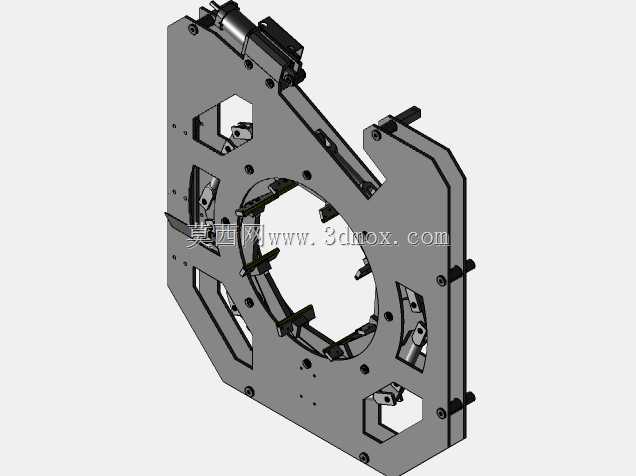

该夹持机构主要配套行星类管材测试设备使用，适配直径63至400毫米的圆形管材工件，在管材性能检测、行星式旋转测试工序中承担工件定心、抱紧固定的核心作用，常见于管材生产企业的质检环节、管材性能实验室的测试工位，能够在工件随测试主轴做行星回转运动时提供稳定的夹持力，避免工件偏心甩动、轴向窜动影响测试数据准确性。从结构设计来看，整体采用框架式板式拼接结构，主体承载板做了多区域镂空减重设计，在保证整体刚性的前提下降低了机构自身转动惯量，适配行星回转工况下的动平衡要求，减少主轴负载。夹持执行端采用多组周向均匀分布的可调压爪结构，压爪接触面做了适配圆弧面的仿形设计，可通过调整压爪的伸出位置适配不同管径的工件，夹持过程中压爪可同步径向进给，保证工件中心与机构回转中心重合，定心精度满足常规管材测试的同轴度要求。机构上集成的锁紧组件可在压爪调整到位后实现位置锁止，避免测试过程中压爪松动导致夹持失效，侧边预留的安装接口可直接与行星测试设备的回转主轴端对接，安装边界贴合常规管材测试设备的主轴法兰尺寸，无需额外做转接结构即可完成装配。在实际工况应用中，该机构可兼容金属管材、塑料管材等多种材质的圆形工件夹持，夹持力可通过压爪的进给量做适配调整，既不会因夹持力过大导致薄壁管材变形，也不会因夹持力不足导致工件回转过程中打滑。设计过程中针对回转工况做了受力优化，所有连接紧固件均做了防松处理，承载板的镂空位置避开了主要受力路径，保证机构在持续回转过程中不会出现结构变形、紧固件松脱的问题，周向布置的压爪组件做了等重配平设计，降低高速回转时的振动量，减少对测试设备主轴的冲击损耗。
