工业热解冷凝工艺成套装置结构设计

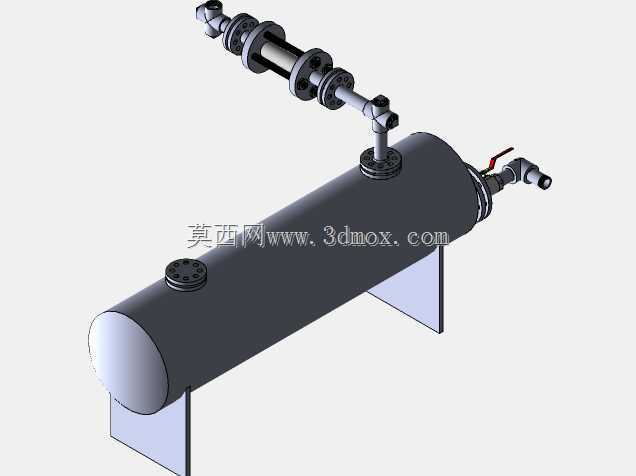

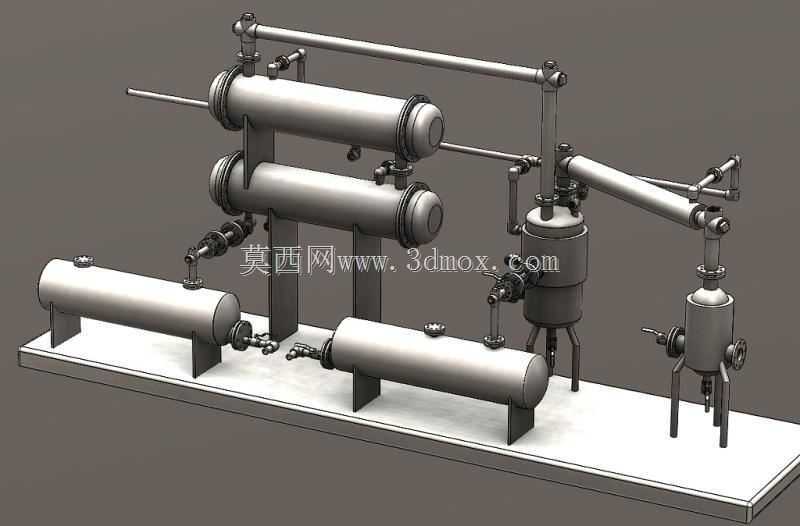

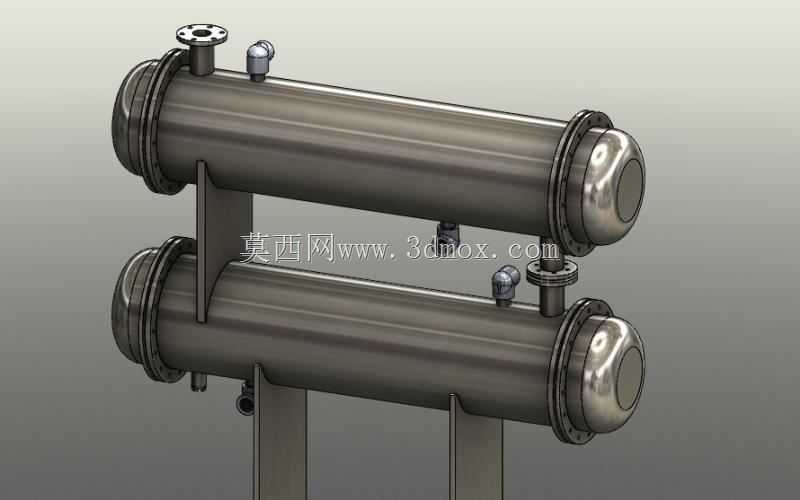

　　在固废资源化、生物质能源转化、废塑料裂解回收这类工业场景里，热解单元的气液分离与冷凝回收环节，直接决定了整套产线的物料收率与运行稳定性，这套装置的三维结构，就是针对热解后高温油气的分级冷凝、组分分离需求做的落地化结构设计。整套装置采用撬装集成式布局，所有换热罐体、气液分离罐、连接管路、支撑支座全部整合在一块公共安装底座上，现场安装时不需要额外做复杂的管路对位，只需要对接热解气进气口、冷凝液出料口、冷却介质进出口四个对外接口，就能完成单元模块的装配，这种设计对中小型试验线、移动式热解处理站的适配性很强，能大幅压缩现场施工的周期与安装精度要求。从功能分区来看，装置横向排布了三台卧式列管换热单元，搭配两台立式气液分离罐，高温热解气从最左侧卧式换热器的端盖进气口进入，依次经过三级卧式换热段，每一级的冷却介质温度可以独立调控，实现不同沸点组分的梯度冷凝——高沸点的重质组分在第一级换热段就会冷凝成液态，顺着罐体下部的排液口流入对应的分离罐，中沸点组分在第二级完成冷凝收集，剩余的轻质油气进入第三级深度冷凝后，再进入末端的立式分离罐完成气液分离，未冷凝的不凝气可以从罐顶引出作为热解炉的辅助燃料，整套流路没有急弯、死角，能避免重质焦油在管路内淤积堵塞，这也是热解类冷凝装置设计里最核心的考量点。结构设计上，卧式换热罐体采用标准鞍式支座固定在底座上，支座与底座之间预留了热膨胀间隙，因为设备运行时壳程走冷却介质、管程走三百到五百度的高温油气，

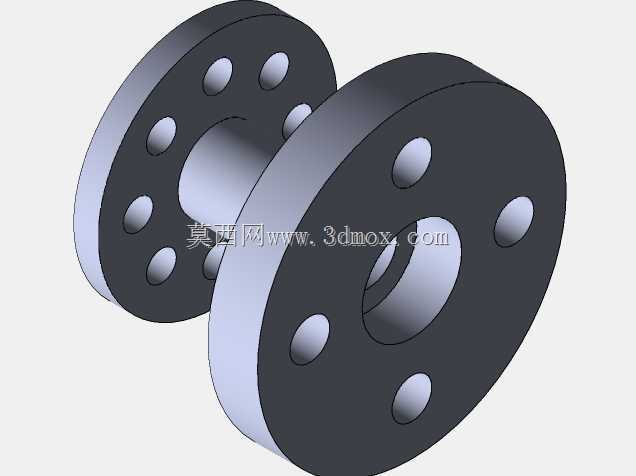

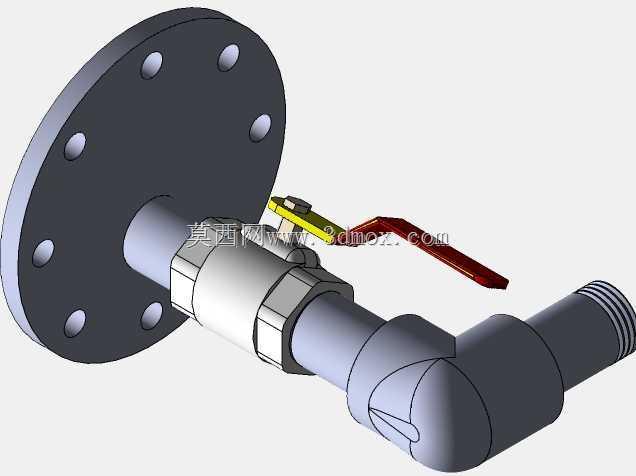

　　罐体金属会产生明显的轴向热伸长，预留的间隙能避免热应力拉扯导致的焊缝开裂、管路变形。每台换热器的管程端盖都采用可拆卸法兰连接，端盖上预留了压力表、温度传感器的安装接口，方便运行时实时监控管程内的介质状态，也便于后期拆开清理管内壁附着的积碳与焦垢——热解油气里的杂质含量高，长期运行必然会在换热管壁形成结焦，可拆卸端盖的设计能把清堵维护的工作量降到最低。管路系统全部采用法兰对接而非硬焊接，所有水平走向的管路都设置了千分之三的倾斜坡度，坡向对应的分离罐排液口，避免管路内积液形成液封，影响气路的通畅性；管路的弯头全部采用长半径弯头，降低高温油气带尘流动时的管壁冲刷磨损，延长管路的使用寿命。立式分离罐的下部设置了液位计接口与排液阀接口，

　　罐内设置了简易的折流挡板，油气进入罐内后会顺着挡板折流，裹挟的液滴在离心力与重力作用下附着在挡板壁面，顺着挡板流到罐底，避免液滴被气流二次夹带进入下一级换热段。安装边界方面，整套撬装模块的底座采用型钢焊接框架结构，底座上预留了地脚螺栓安装孔，对安装基础的承重要求不高，普通的硬化工业地面就能满足安装需求；所有对外接口的法兰规格、安装高度都做了统一化设计，对接外围管路时不需要额外做变径、改向处理。冷却介质的进出口全部设置在卧式换热器的壳程侧，采用下进上出的流向，保证壳程内始终充满冷却介质，避免出现换热死角，提升换热效率。从实际运行的适配性来看，这套结构既可以作为小型热解试验线的主冷凝单元，也可以按比例放大后用于工业化量产线，

　　每一级换热单元的换热面积、罐体长度都可以根据处理量做等比例缩放，管路的通径选择也预留了足够的余量，能适配不同热解原料产生的油气组分波动——比如处理废塑料时油气里重质组分占比高，就可以适当加大第一级换热器的换热面积，降低第一级的冷却介质温度，提升重质组分的回收率；处理生物质原料时轻质组分占比高，就可以强化第三级的冷凝效率，提升轻质油的收率。整套结构没有采用复杂的非标定制部件，所有法兰、阀门、管材都采用工业通用标准件，后期维护更换配件的成本很低，也不需要专门定制特殊备件，对工厂的运维团队很友好。另外，支撑结构的设计也做了运维考量，所有罐体的安装高度都预留了足够的底部操作空间，排液阀、温度传感器、压力表的安装位置都在人体工程学对应的操作高度范围内，日常巡检、操作阀门、读取仪表数据都不需要登高或者俯身操作，能降低现场运维的操作难度与安全风险。
