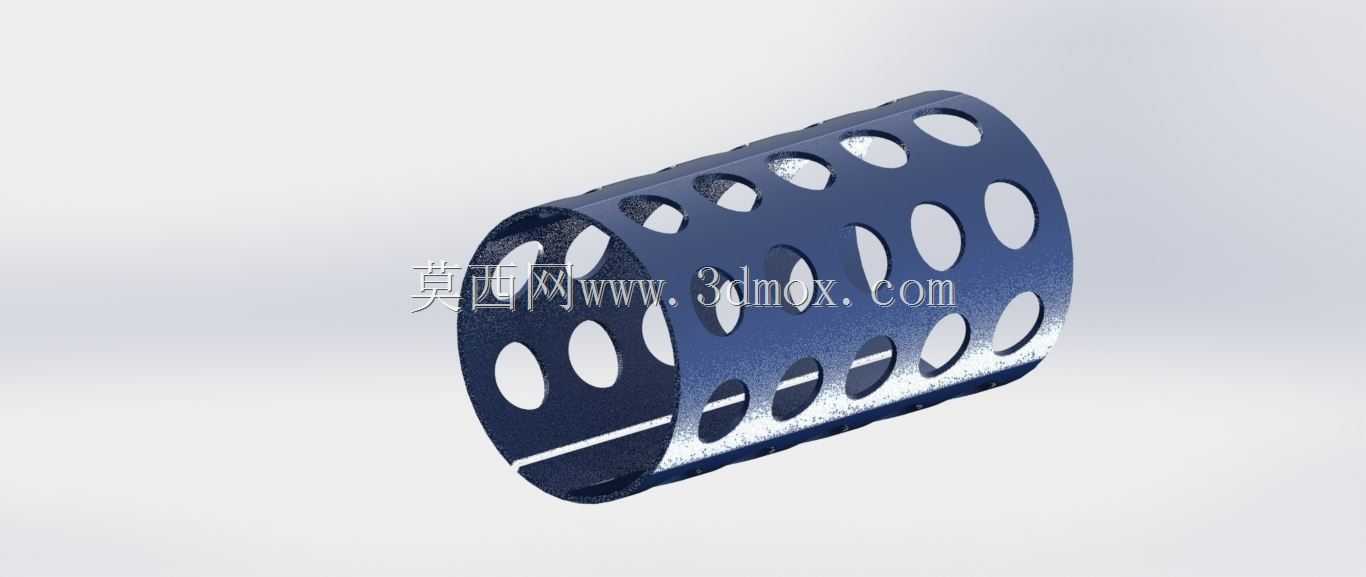

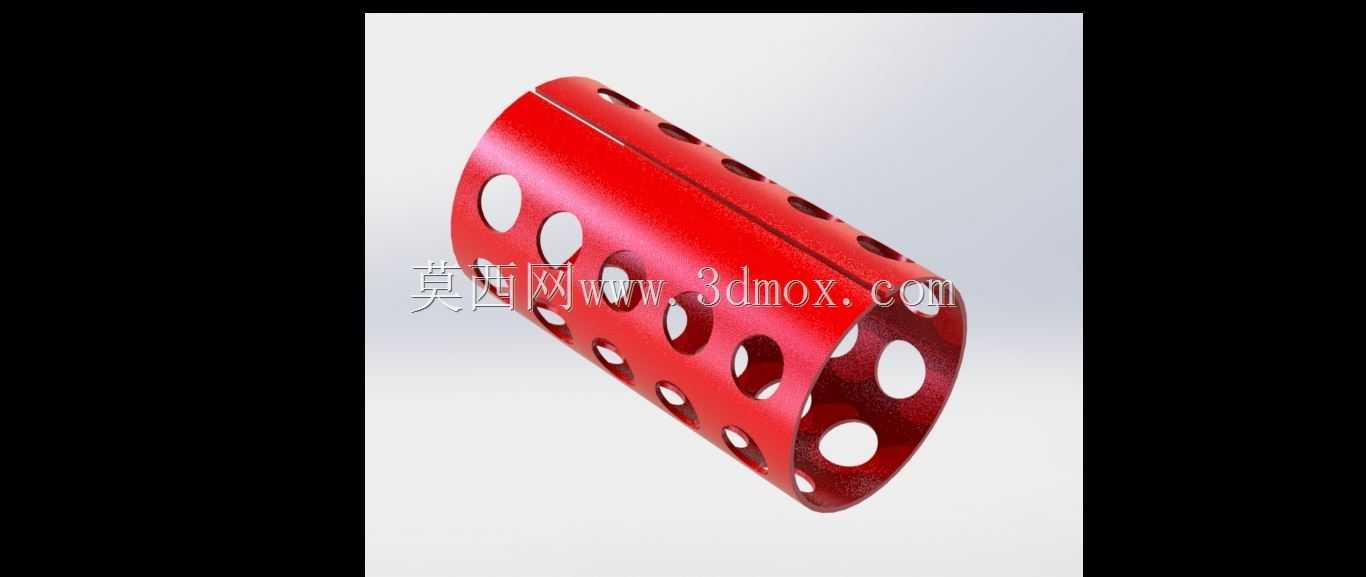

带阵列椭圆孔的卷制圆形弯曲钣金构件

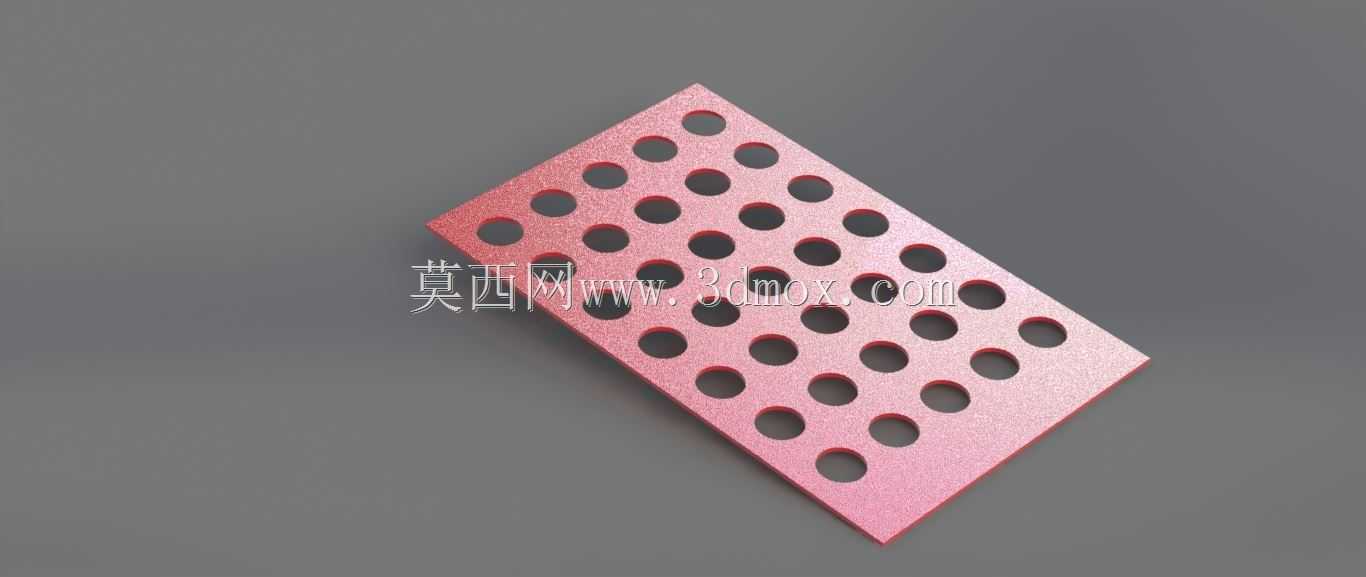

这类带规律排布椭圆孔的卷制圆形弯曲钣金件，在流体过滤、物料筛分、通风散热类设备中应用十分广泛，常见于化工管路的粗滤支撑骨架、粮食加工设备的筛筒组件、小型电机的散热风罩内衬，也可作为输送设备中透气式滚筒的外层包覆构件，依靠自身的镂空结构实现介质流通、颗粒筛分或是热量交换的功能，同时凭借卷制钣金的薄壁特性控制整体构件重量，降低设备运行的负载。从功能特性来看，构件表面的椭圆孔采用错位阵列排布，相比同孔径的圆孔布局，在相同开孔率下能获得更优的结构刚性，避免卷圆过程中孔位边缘出现应力集中导致的板材撕裂，同时椭圆孔的流线型边缘能减少流体通过时的紊流阻力，降低介质冲刷带来的孔边磨损，延长构件的实际使用寿命。设计这类构件时，首先要根据应用场景确定卷圆后的内径尺寸，匹配对应安装位置的筒体配合公差，通常卷圆对接处预留微小的直边段避免完全卷圆后出现接缝错位，板材展开下料时需要提前对孔位进行展开补偿，因为弯曲成型过程中，板材中性层外侧的孔位会出现轻微拉伸变形，若直接按平面投影尺寸下料，卷圆后孔位的周向间距会出现偏差，无法和相邻构件的安装孔位对齐。建模过程中需要先确定板材的厚度，通常这类构件选用0.8mm到3mm厚度的冷轧钢板或是不锈钢板，厚度过薄会导致卷圆后整体刚性不足，受压时容易出现凹陷变形，厚度过大则会提升卷制难度，接缝处的焊接打磨工作量也会随之增加。孔位的排布需要避开卷圆的接缝位置，接缝两侧预留至少15mm的无孔区域，方便后续焊接或是卡扣连接的操作，同时要核算整体开孔率，根据实际通过的介质粒径、通风量要求调整椭圆孔的长短轴比例，比如用于筛分小颗粒物料时，椭圆孔的短轴尺寸要严格控制在允许通过的最大颗粒直径范围内，避免出现筛料粒度超标的问题。安装边界方面，这类卷制钣金筒通常两端会搭配端盖固定，因此设计时要在筒体两端预留对应的安装边，或是在端部预冲出定位缺口，方便和端盖的卡扣、螺栓位快速对齐，不需要额外制作定位工装就能完成装配，减少现场安装的调整时间。另外要注意，板材弯曲成型后，所有孔位的边缘都要做去毛刺处理，避免尖锐的孔边划伤安装人员，或是在流体通过时挂住纤维类杂质造成孔位堵塞，长期运行下影响构件的正常功能。
