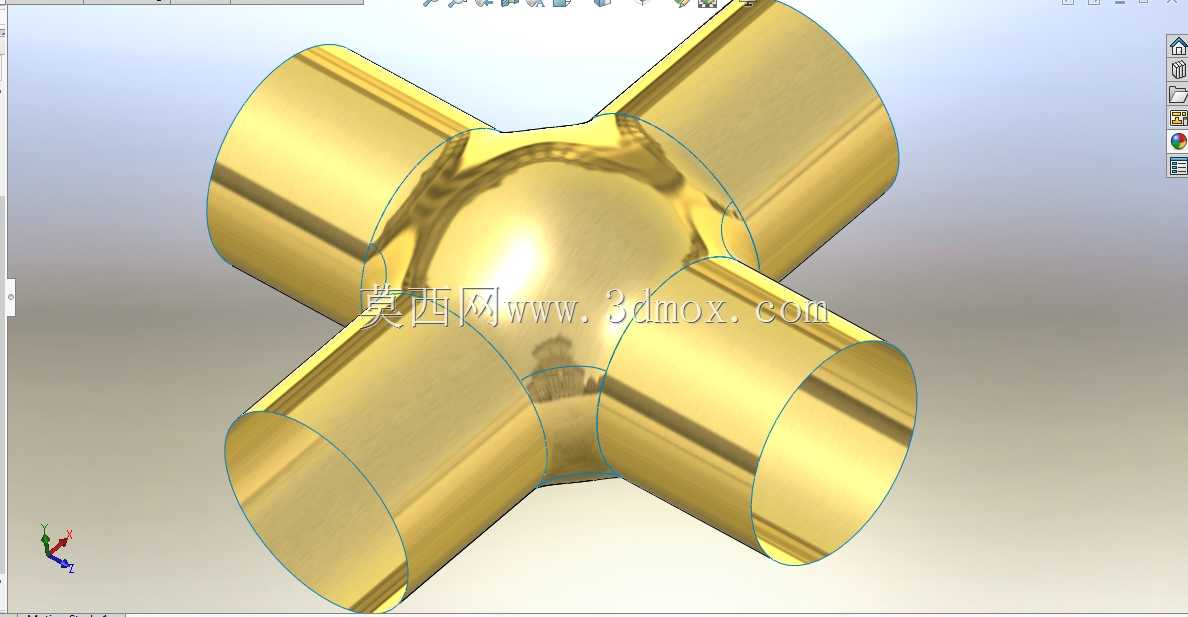

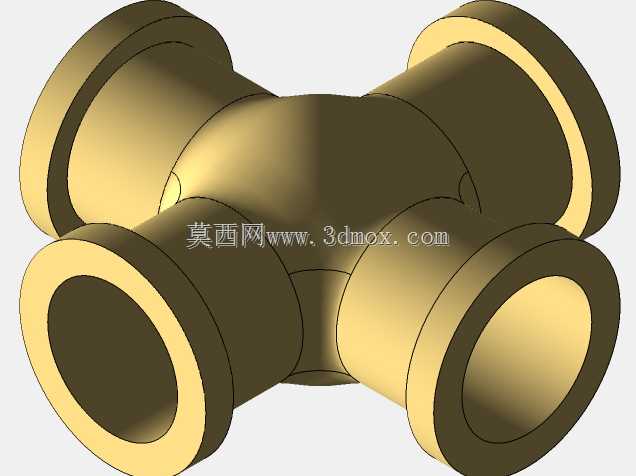

四通等径实体结构管路连接接头

这类四通管接头在流体输送管路系统中承担着多向分流、汇流的核心连接作用，常见于建筑给排水管网、工业液压泵站管路、化工介质输送管线、暖通空调循环水系统中，可实现单路输入后三路介质分流，或是三路介质汇总至单路输出的管路排布需求，也可根据管路走向需求实现四个方向的管路换向衔接，减少管路中额外转接件的使用，降低管路泄漏点数量。从结构设计来看，该接头采用等径通体实体结构，四个连接端口的通径尺寸完全一致，端口处做了适配标准管材连接的公差预留，可适配同规格的金属管材、硬质塑料管材的插接、焊接或是螺纹连接需求，接头交汇的核心区域做了大圆弧过渡处理，避免直角交汇带来的介质流动阻力骤增问题，同时圆弧过渡结构能有效分散管路内部压力带来的应力集中，避免长期承压工况下交汇区域出现开裂、渗漏的问题。建模过程中优先保证内部流道的顺滑性，流道内壁与端口衔接处无台阶、无凸起，减少介质输送过程中的压损，同时接头外壁的厚度根据常规管路承压等级做了均匀化设计，四个连接臂的壁厚保持一致，既避免局部壁厚过薄带来的承压不足问题，也不会因为局部壁厚过大造成材料浪费、安装空间占用过多的问题。安装边界方面，该接头四个端口沿空间正交方向分布，相邻端口的轴线夹角为90度，安装时需预留出四个方向的管材插接操作空间，接头整体外轮廓无外凸的安装耳、定位结构，可直接嵌入管路排布的交汇节点处，外部可根据使用场景做防腐镀层、保温层包覆处理，适配不同工况下的使用需求。实体结构的设计也方便后续做有限元承压分析、流场仿真验证，设计阶段就可对接头在不同压力、不同介质流速下的工况表现做模拟验证，提前优化应力集中区域的结构，保证成品件的使用寿命。
