20规格方管直角三通拐角连接件

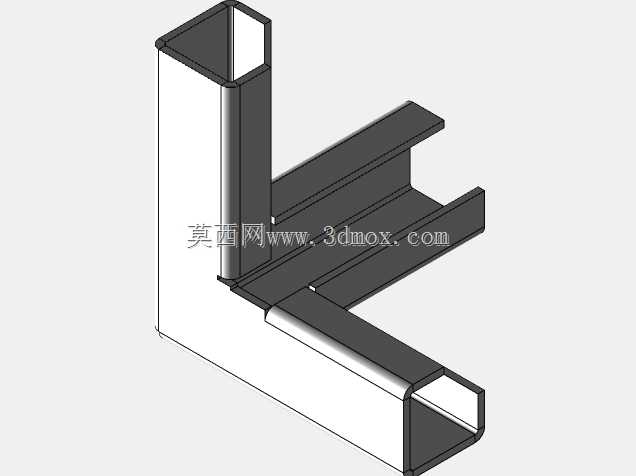

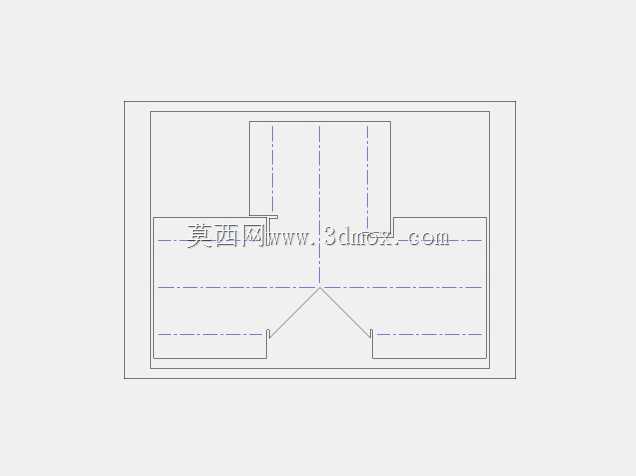

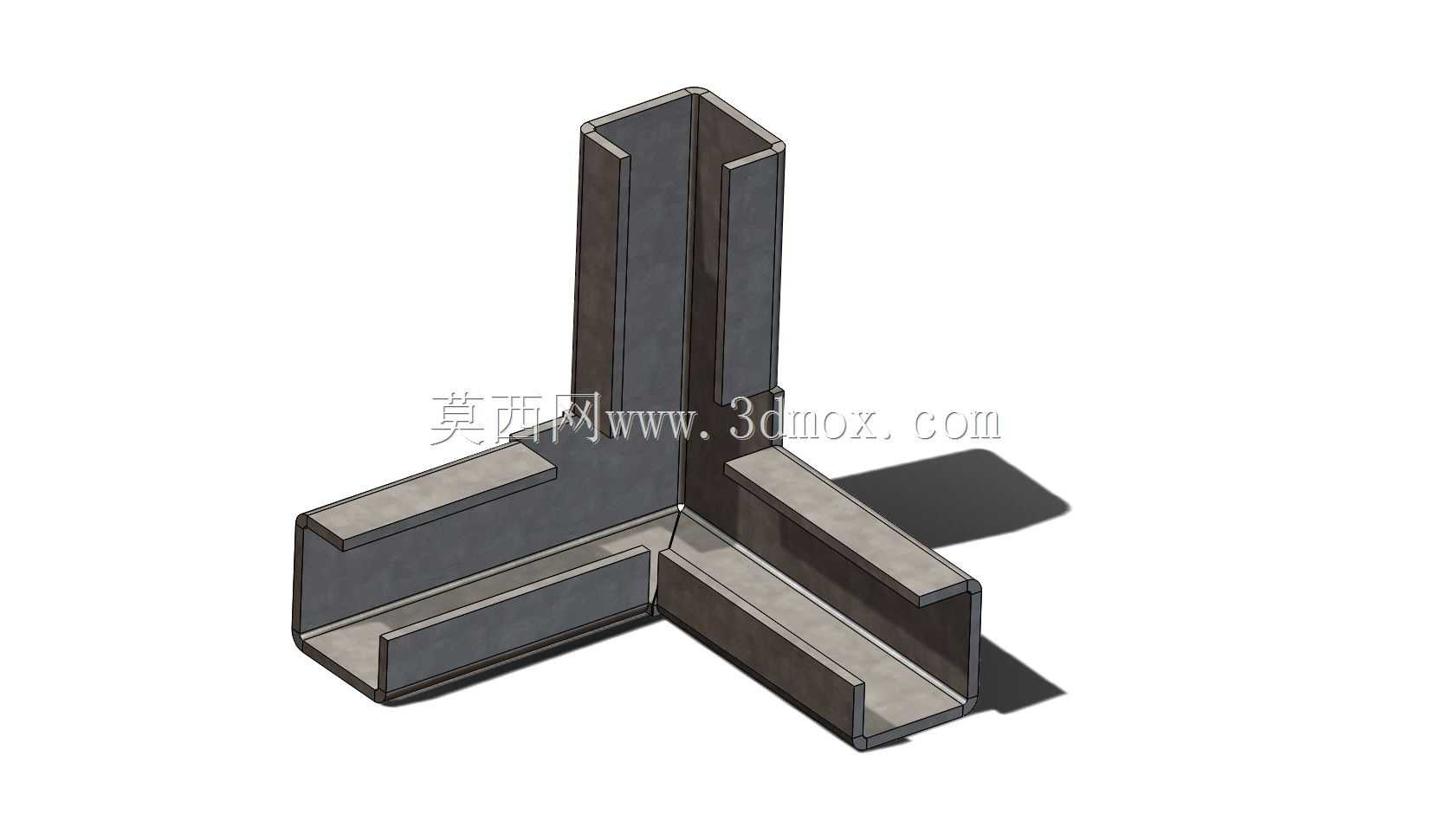

在轻型钢结构框架、设备防护栏、工业工作台架、仓储货架的型材拼接作业中，方管拐角的连接强度与拼接精度直接决定整体框架的抗形变能力与装配效率，这款适配20×20规格方管的2mm壁厚拐角连接件，正是针对这类直角三通交汇场景开发的专用拼接构件。日常现场施工中，很多作业人员会采用方管直接切45度角拼焊的方式处理三通拐角，这种方式不仅对切割精度要求极高，焊接后还容易出现焊穿、形变、接缝错位的问题，后期打磨除锈的工作量也不小，而采用这种一体成型的拐角连接件，能直接规避现场切角拼焊的诸多误差。从结构设计来看，该构件采用三向等径插口设计，每个方向的插口内径刚好匹配20×20方管的外径公差，插入深度经过反复校核，既能保证方管插入后有足够的接触面积承载横向与纵向的载荷，又不会因为插入过深导致型材装配时出现顶死、无法对齐的问题；2mm的壁厚设计兼顾了结构强度与材料成本，在常规的静态框架载荷下，不会出现插口变形、连接松脱的情况，同时整体重量较轻，不会额外增加框架的整体负重。构件的三个插口交汇处做了内圆弧过渡处理，避免直角应力集中导致的受力断裂问题，插口边缘做了微小的倒角导向，现场装配时不需要反复修磨方管端部，就能顺畅将方管插入连接件内部，不管是采用螺栓顶紧、拉铆固定还是焊接固定的连接方式，都能保证三个方向的方管保持严格的90度垂直关系，不会出现拼接后框架歪斜、尺寸超差的问题。在实际安装边界上，该连接件的外部轮廓没有多余的突出结构，装配完成后外表面与方管外表面基本齐平，不会出现突出的棱角影响后续的面板安装、防护套装配，也不会因为突出结构造成现场磕碰的安全隐患；不管是用于小型设备的机架搭建、生产线旁的物料放置架制作，还是厂房内的安全防护围栏拼接、展示架的直角节点加固，这款连接件都能快速完成三个方向方管的定位拼接，大幅降低现场装配的难度，减少对作业人员焊接、切割技能的依赖，同时保证整个框架的节点一致性，避免不同施工人员操作带来的拼接质量差异。
