液体管路用单向导通控制结构设计

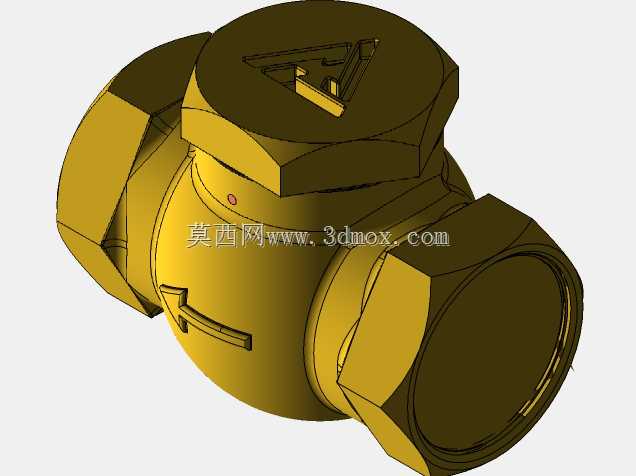

在民用供水、小型燃油输送、工业冷却循环等低压流体输送场景中，管路介质倒流是极易引发设备损坏、计量失准、介质交叉污染的常见问题，这类场景不需要大口径高压力的工业止回阀，更需要结构紧凑、流阻可控、适配小通径管路的单向导通结构。这款单向结构的设计初衷，就是针对小流量低压液路的止回需求，适配水、轻质燃油等低粘度流体的输送工况，可直接串接在硬质管路或柔性软管之间，依靠介质自身压力实现自动通断，不需要额外配置电控或气动控制元件，适配没有外部控制信号接入的简易管路系统。从结构逻辑来看，这款单向结构采用了直通式流道设计，内部的启闭件采用轻量化密封结构，当进口端介质压力超过弹簧预紧力与出口端背压之和时，密封件会沿流道轴向滑移打开，介质可沿直通流道顺畅通过，流道内没有突兀的折角与节流凸台，能尽可能降低介质通过时的压力损失，减少输送过程中的能耗；当进口端压力下降，或者出口端压力高于进口端时，弹簧会推动密封件快速贴合阀座密封面，彻底截断介质反向流动的路径，密封面采用软质密封材质，即使在低压工况下也能实现可靠密封，不会出现微渗漏的问题。设计过程中重点考量了安装边界的适配性，整体外形采用等径圆柱结构，两端的连接接口尺寸匹配常规小通径管路的通用连接标准，不需要对原有管路做额外的改造加工，安装时不需要预留过大的操作空间，即使在管路排布密集的狭小设备舱内也能完成装拆。结构上做了无外露活动部件的设计，所有运动构件都封装在阀体内部，避免外部粉尘、杂质进入运动副造成卡滞，同时也防止管路内介质外渗，日常使用过程中不需要定期拆解维护，只要在管路系统检修时检查密封面的磨损情况即可。针对不同介质的使用场景，密封件和弹簧的材质可以做对应调整，输水工况采用耐水腐蚀的普通弹簧与橡胶密封，燃油输送场景则更换耐油材质的密封件与抗腐蚀弹簧，不需要改动整体外形与安装尺寸，就能适配不同的介质输送需求。流道的通径设计经过反复校核，在满足单向止回功能的前提下，尽可能扩大有效过流面积，避免小通径结构容易出现的杂质卡堵问题，即使介质中混有少量细小颗粒，也能随介质流通过，不会卡在密封面位置造成密封失效。
