全系列标准规格管道对焊弯头三维结构

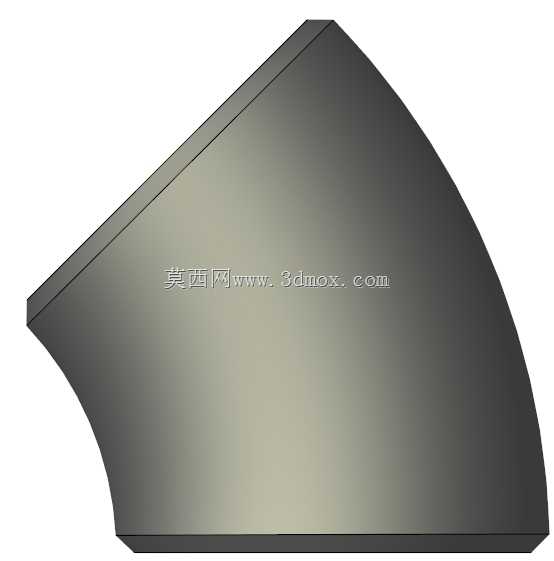

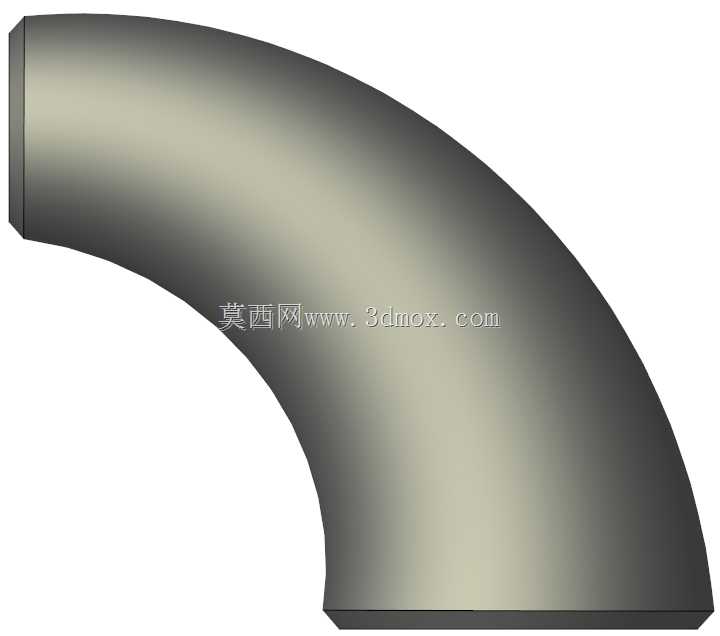

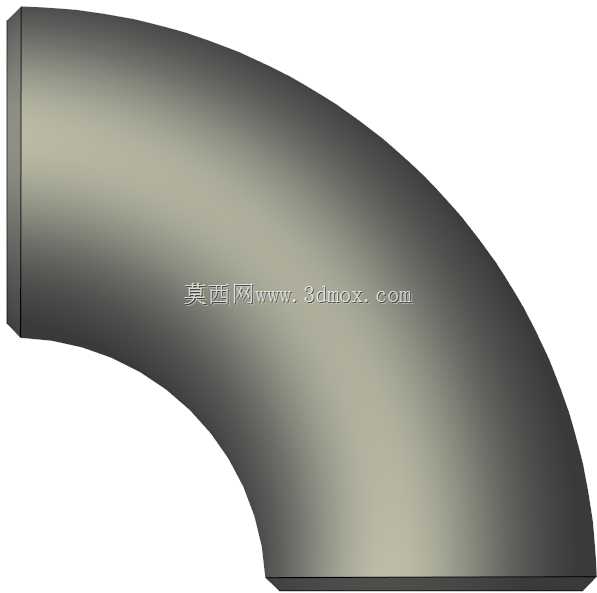

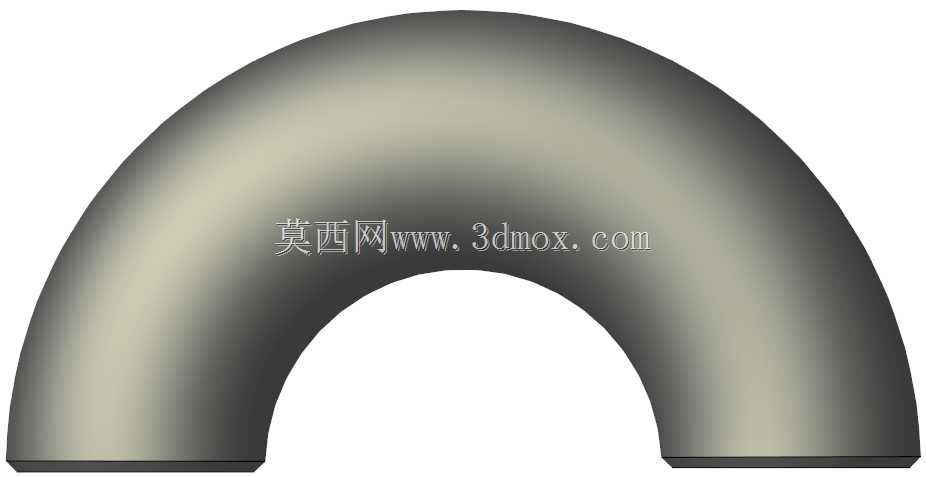

在石油化工、市政给排水、热力输送、工业流体管路系统的布设施工中，弯头是改变管路走向的核心承压配件，其中对焊类弯头凭借连接强度高、密封性能可靠、承压耐温能力突出的特性，被广泛应用于高压、高温、高腐蚀介质的长距离输送管路场景。这套对焊弯头模型覆盖了工程中常用的全系列标准曲率规格，包含长半径90°弯头、长半径90°减径弯头、长半径45°弯头、长半径180°回弯、短半径90°弯头、短半径180°回位弯头，能够匹配不同管路布设的空间约束与介质流动阻力要求。从设计逻辑来看，不同曲率半径的弯头对应不同的工程场景：长半径弯头的弯曲半径为管道公称直径的1.5倍，介质流经时的局部阻力更小，适合泵出口、流量计前后等对流动平稳性要求较高的管段，能够减少介质紊流带来的管路振动与压损；短半径弯头弯曲半径为管道公称直径的1倍，占用安装空间更小，适合布设空间紧凑、管路压损余量充足的场景，能够有效压缩管路系统的整体安装尺寸。模型的结构设计严格遵循对焊管件的通用结构规范，两端的焊接坡口角度、钝边厚度均匹配常规管道焊接的工艺要求，现场安装时可直接与同公称直径、同壁厚的管道端部对齐组对，无需二次加工坡口，能够有效降低现场施工的加工工作量。弯头的壁厚过渡区域采用平滑圆弧过渡设计，在弯曲段的外侧壁厚做了对应加厚处理，抵消弯制过程中外侧管壁拉伸减薄带来的承压能力下降问题，内侧的圆弧过渡也避免了介质流动过程中出现积料、冲刷磨损集中的问题，能够提升管件在含固体颗粒介质输送场景下的使用寿命。从安装边界来看，不同规格弯头的端面到中心的安装尺寸、端面到回弯端的轴向尺寸均严格对应通用管件标准，设计人员在进行管路三维布设时，可直接调用对应规格的模型完成管路装配，无需反复核对安装尺寸，能够有效提升管路系统的设计效率，避免后期施工中出现管件与周边设备、支吊架干涉的问题。对焊连接的结构形式也决定了这类弯头适合长期连续运行的管路系统，焊接完成后接头与管道形成等强度整体，不存在螺纹连接、法兰连接的密封老化泄漏风险，在蒸汽输送、高压化工介质输送、长距离输油输气管路中能够长期稳定运行。在进行管路应力分析时，这套模型的准确曲率与壁厚参数也能够为应力计算提供精准的模型基础，帮助设计人员核算管路热胀冷缩过程中弯头处的应力集中情况，合理设置支吊架位置，避免运行过程中出现管件开裂、焊缝拉裂的故障。
