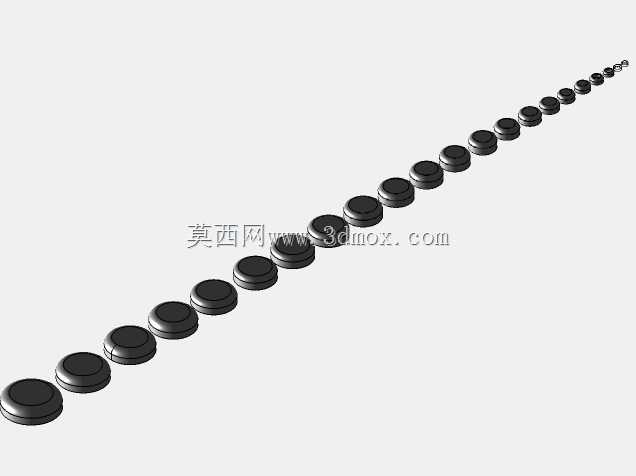

ASME B16.9标准焊接接管端盖系列

在石油化工、市政给排水、热力管网、船舶管路等涉及压力介质输送的工程场景中，管路系统的末端封堵是管路布设环节不可忽视的关键节点，焊接接管端盖作为直接与管路端部焊接固定的封堵元件，承担着隔绝管内介质、平衡管路端部承压、防止介质泄漏与外界杂质侵入管腔的核心作用，本次呈现的系列端盖严格遵循ASME B16.9管件标准设计，覆盖多规格公称通径的适配需求，可匹配同标准下的无缝钢管、焊接钢管的端部连接尺寸。从结构设计逻辑来看，该系列端盖采用弧形凸面承压结构，区别于平盖式封堵的受力形式，弧形封头结构可将管内介质作用于端盖的正压力均匀分散至盖体与接管连接的环焊缝区域，有效降低端盖中心区域的应力集中系数，在同等承压等级下可适当减小盖体壁厚，降低材料消耗的同时减少焊接作业时的热输入量。端盖的直边段长度经过精准核算，既能够保证与接管端部对接时拥有足够的焊接贴合面，满足全焊透结构的施焊空间要求，又不会因直边段过长导致管路端部出现不必要的流体滞留区，针对不同通径规格的端盖，其盖体曲率半径、直边段长度、壁厚参数均与对应通径的接管壁厚形成匹配，避免焊接对接处出现错边、壁厚突变等影响焊接质量的问题。在实际安装作业中，该系列端盖可直接与同标准的接管端部进行组对，组对时可依托端盖直边段的定位面快速调整同轴度，无需额外加工焊接坡口适配结构，环焊缝成型后可通过常规的射线、超声检测手段完成焊缝质量校验，适配手工电弧焊、氩弧焊、气体保护焊等多种现场常用焊接工艺。从管路系统运维角度来看，该类焊接端盖的密封可靠性远高于螺纹连接、法兰连接的封堵形式，不存在密封垫片老化、螺纹松动泄漏的风险，适合长周期运行、不经常拆卸的管路末端封堵场景，在管路需要进行扩展改造时，也可通过切割环焊缝的方式快速移除端盖，完成管路延伸后重新焊接新的端盖或对接其他管路元件，不会对原有管路的结构强度造成额外损伤。不同规格的端盖沿通径梯度形成完整的尺寸序列，从低压给排水小管径到高压化工工艺管路的大管径规格均有对应，可满足不同压力等级、不同输送介质工况下的管路封堵需求，建模过程中严格还原标准规定的形位公差要求，盖体的圆度、直边段与盖体轴线的垂直度均控制在标准允许的偏差范围内，可直接用于管路系统的装配干涉校验、管路应力仿真分析、预制加工下料参考等工程环节，帮助设计人员在方案阶段快速完成管路末端的结构布设，提前排查端盖与周边支吊架、其他管路元件的空间干涉问题，减少现场施工时的设计变更频次。
