M10规格蝶形翼形手拧紧固螺母

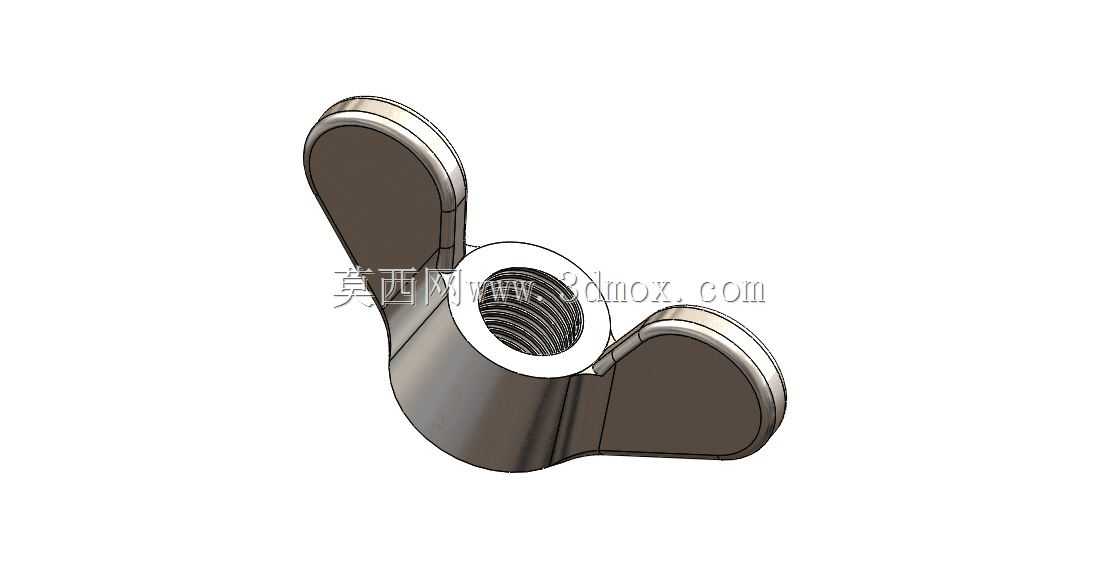

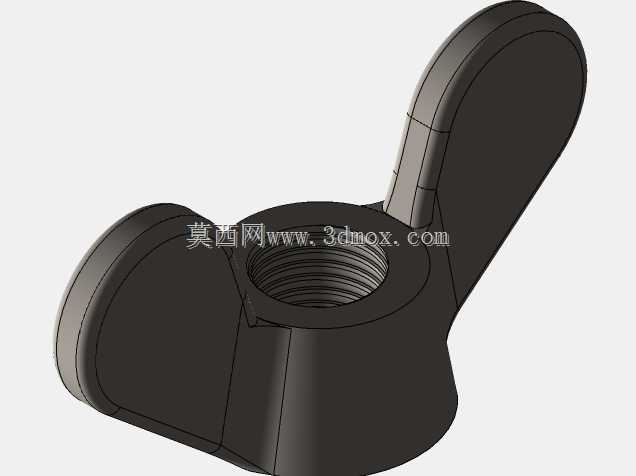

日常设备维保、工装夹具调试以及小型机电产品装配场景里，经常会遇到需要频繁拆装、且无法借助扳手类工具快速操作的紧固点位，这时候翼形螺母的结构优势就会完全体现出来。这款M10规格的翼形螺母，核心设计逻辑就是完全取消对外界紧固工具的依赖，操作人员仅靠手指捏持两侧的翼片就能施加足够的拧紧力矩，完成螺纹副的锁紧与松脱动作，在需要快速开合的检修盖板、小型设备的外壳固定、工装的快速压装调节、低压管路的接头锁紧等场景里，能大幅降低操作的辅助时间，提升装调效率。从结构设计层面看，这款螺母的主体为带内螺纹的圆柱基体，内螺纹匹配公制M10粗牙螺纹的公差要求，能和同规格的全螺纹螺柱、外螺纹接头实现顺畅旋合，螺纹段的有效啮合长度经过校核，在常规的有色金属、塑料及普通钢制构件连接场景下，能提供足够的螺纹连接强度，避免出现滑牙、啮合不足导致的松脱问题。两侧对称延伸的翼片做了圆弧过渡的外形处理，边缘没有尖锐的棱角，捏持施力的时候不会硌伤操作人员的手指，翼片的力臂长度经过合理匹配，普通人手捏持时能输出的拧紧力矩，刚好可以满足多数无强振动、低载荷连接点位的锁紧需求，既不会因为力臂过短导致拧不紧，也不会因为力臂过长造成过度拧紧引发的螺纹变形、基体开裂问题。在安装边界上，这款螺母的整体外轮廓尺寸紧凑，两侧翼片展开的最大宽度适配M10螺纹对应的常规操作空间，不需要为螺母的转动预留过大的操作空位，在布局紧凑的小型设备内部、电控柜的接线端子排附近、民用产品的可拆卸结构处，都能顺利完成安装操作。和普通的六角螺母相比，翼形螺母的应用场景更偏向于需要徒手操作、装拆频次高、锁紧力矩要求不高的连接位置，比如实验室小型试验台的试样固定、户外临时搭建的轻型支架连接、家电产品的可拆卸滤网固定、自行车等民用代步工具的小件紧固等场景，都能看到这类结构紧固件的身影。设计这款零件的三维模型时，重点对翼片和主体圆柱的衔接位置做了圆角过渡处理，避免应力集中导致的翼片断裂问题，同时翼片的厚度从根部到端部做了渐变处理，在保证根部结构强度的前提下，尽可能降低零件的整体重量，减少不必要的材料消耗。模型的螺纹部分做了符合工程实际的简化处理，既能够直观体现螺纹的啮合状态，也不会因为过细的牙型细节影响整体装配的校验效率，结构设计人员在做整机装配干涉检查时，可以直接调用这个模型完成布局验证，确认安装点位的操作空间是否足够，相邻部件是否会和翼片的转动轨迹产生干涉，提前规避装配阶段可能出现的空间不足问题。
