金属弯管成型挂钩式支撑构件

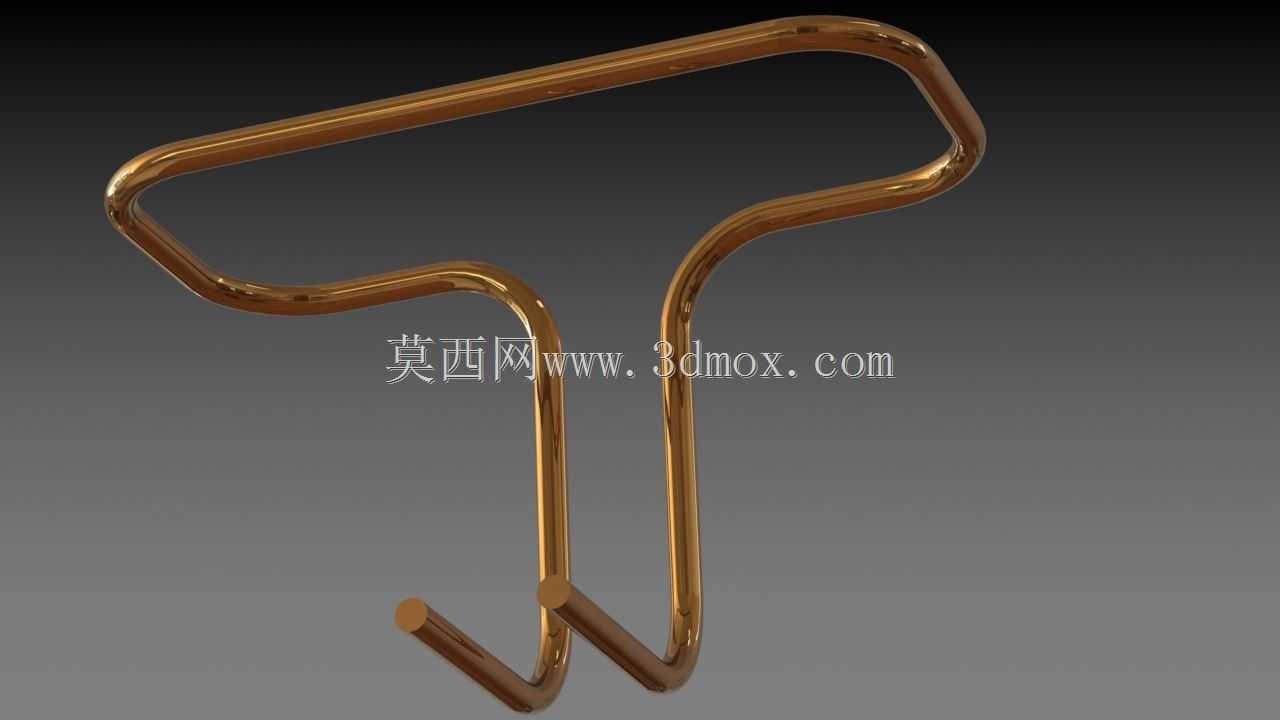

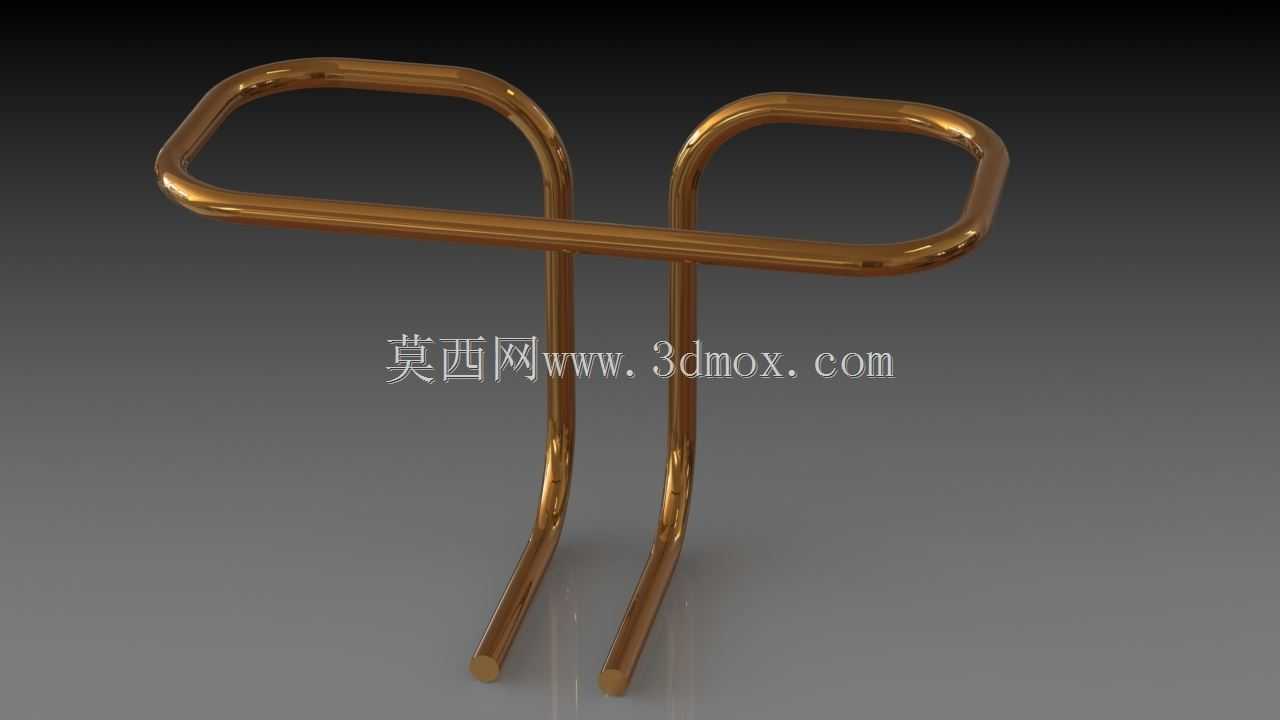

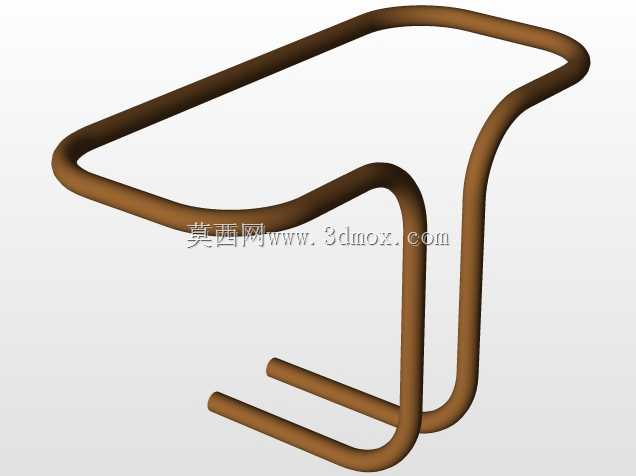

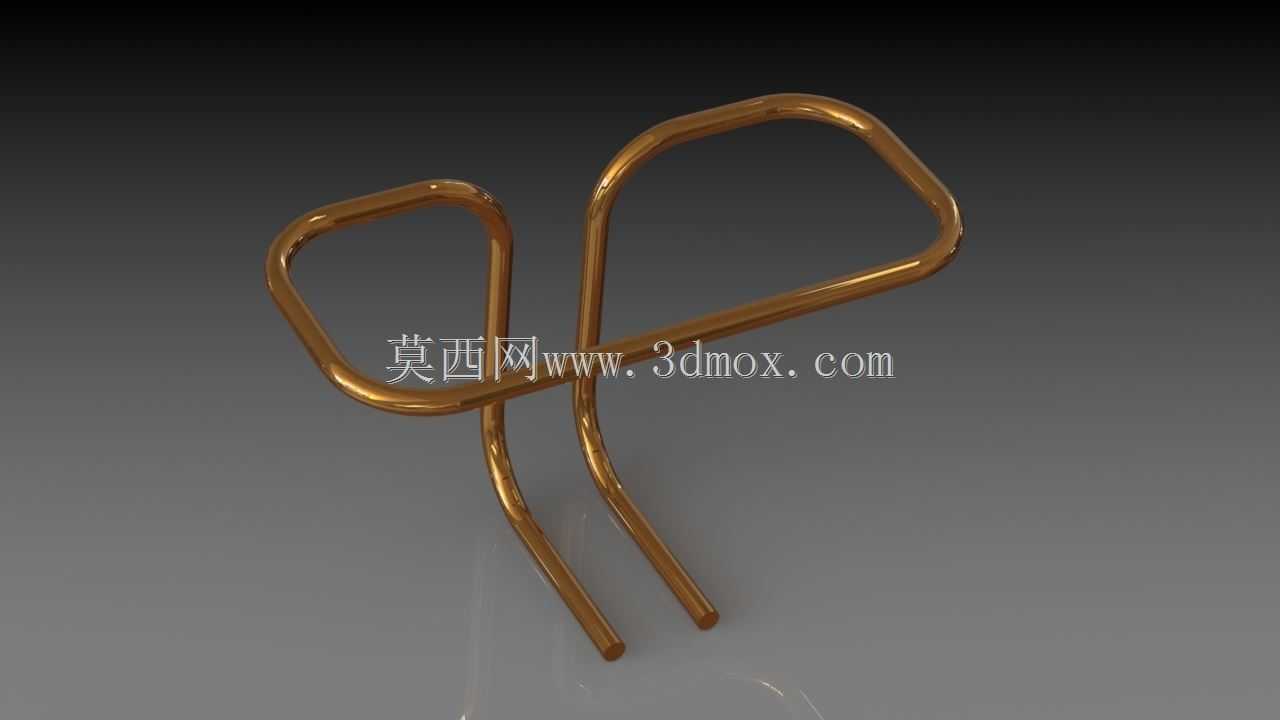

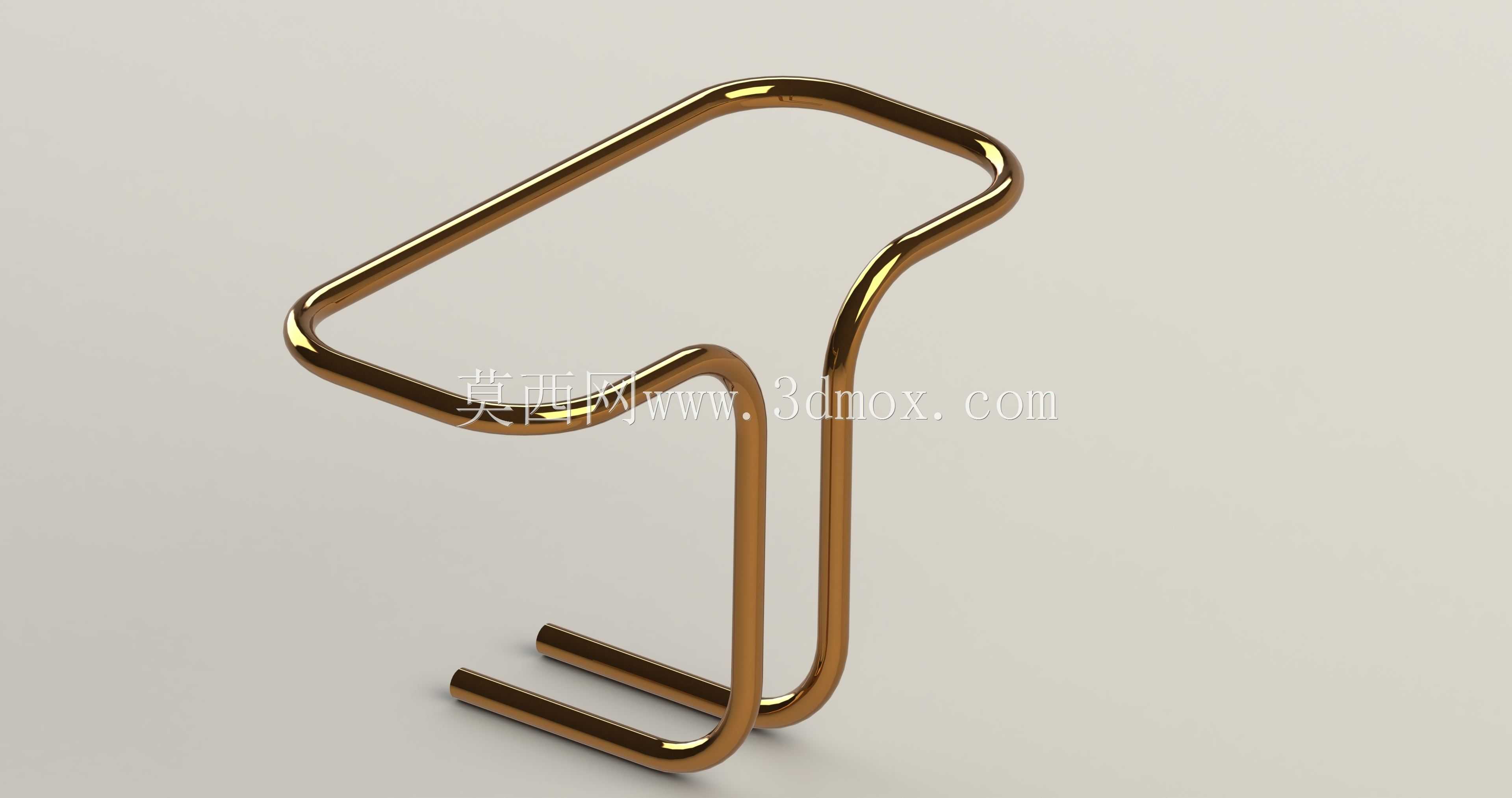

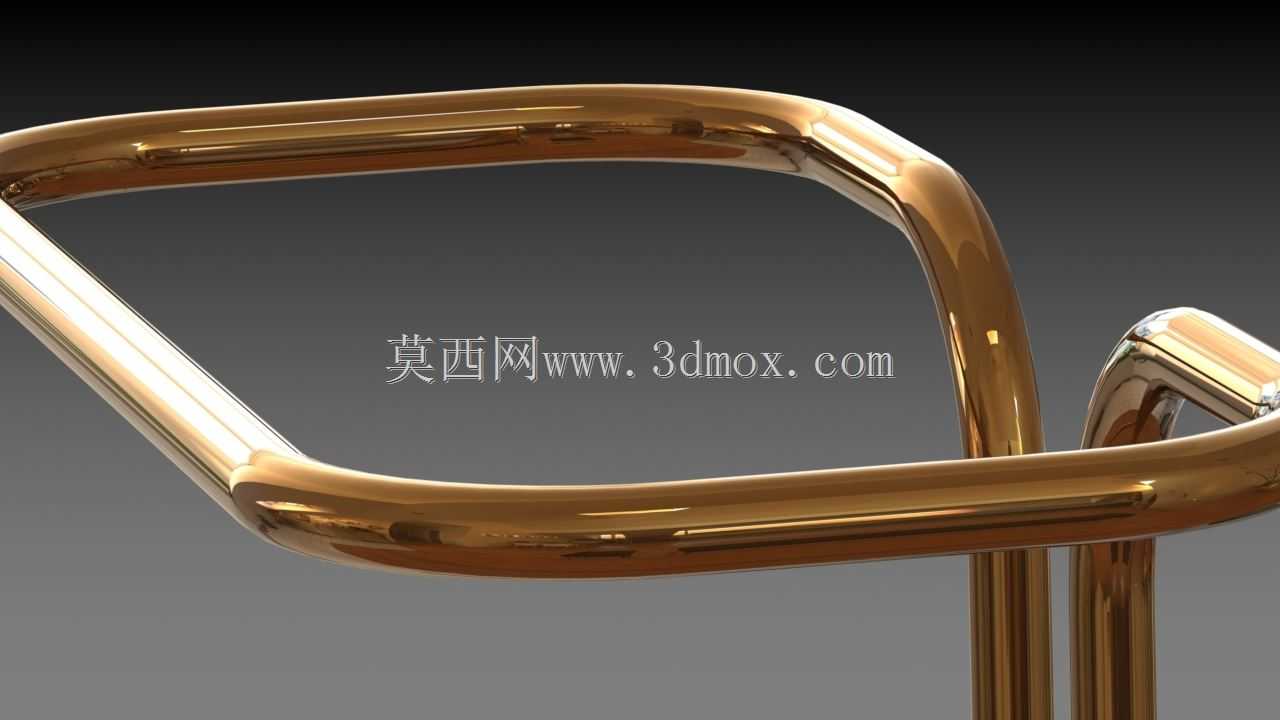

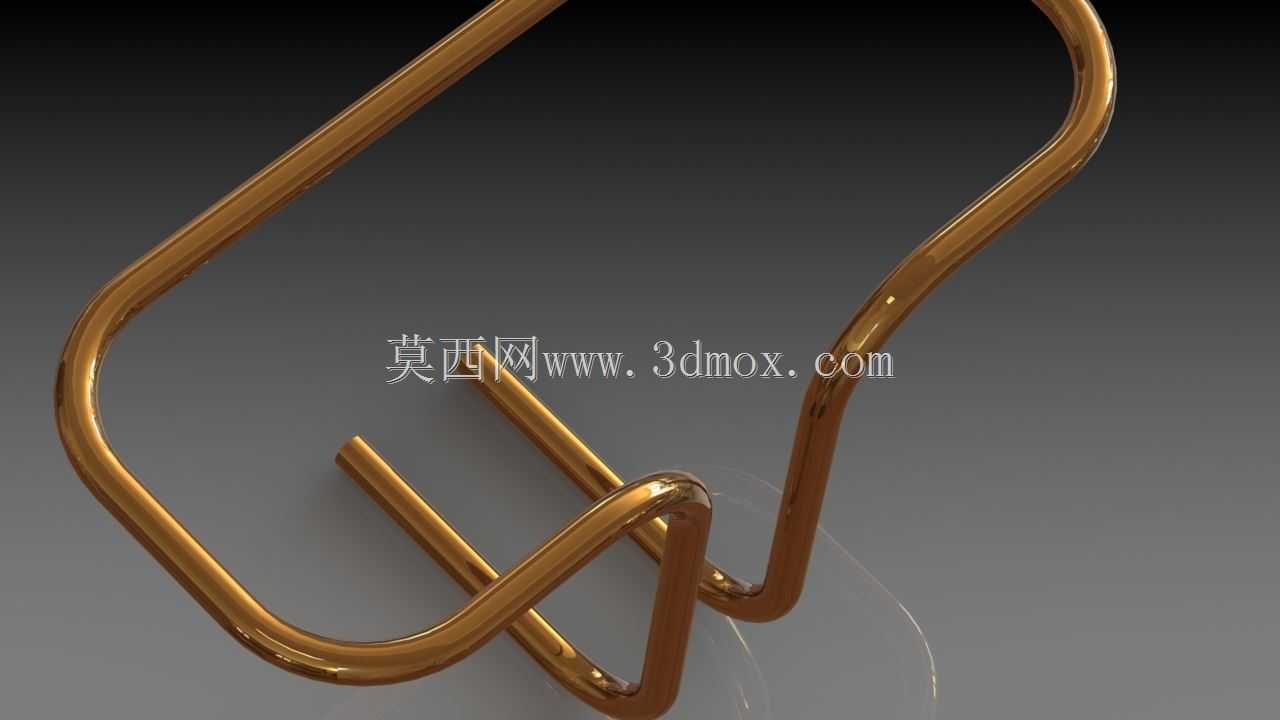

这类单根金属线材连续折弯成型的支撑挂钩构件，多应用于小型工装台侧挂、实验室设备附件挂载、民用厨卫置物架配套挂接场景，核心作用是依托自身折弯形成的力学结构，在不额外增加焊接、拼接工序的前提下，实现小载荷物件的侧向挂载支撑。从结构设计逻辑来看，构件整体采用等径圆金属线材一体冷弯成型，全程无拼接焊缝，上部弯折形成的类矩形闭环框为承载接触面，接触边缘做了圆弧过渡处理，避免挂载时刮蹭被支撑物件的表面涂层；向下延伸的双段平行竖杆为主要受力传力结构，竖杆与上部框体衔接处做了大圆角折弯，规避冷弯过程中材料应力集中导致的开裂隐患，同时能分散挂载时的局部载荷，避免长期受力出现塑性形变。底部双平行插脚为安装固定端，插脚间距与常规型材槽口、台面板预留安装孔位的通用尺寸匹配，安装时可直接插入对应槽位或预留孔，依靠线材自身的弹性形变实现卡紧固定，无需额外紧固件即可完成快速拆装，适配需要频繁调整挂载位置的使用场景。从尺寸边界来看，上部承载框的内空尺寸适配常规小型工具、条状附件的挂载宽度，竖杆的垂直高度预留了足够的挂载操作空间，不会出现被挂载物件与安装基面干涉的情况；整体线材直径选用兼顾结构强度与冷弯加工性能的规格，在满足5kg以内静载荷挂载需求的同时，不会因线材过粗导致折弯加工难度提升、成本上浮。建模过程中需要重点把控各段折弯处的圆角半径匹配，确保冷弯工艺可实现，同时要校核竖杆段的长径比，避免挂载时出现侧向晃动感；插脚末端做了微小的收窄导向处理，方便安装时快速对准孔位，插脚与竖杆衔接处的折弯角度经过反复验证，插入安装位后可形成足够的胀紧力，正常挂载使用时不会出现松脱滑落的问题。这类构件的表面处理多采用电镀亮面工艺，既提升了金属构件的防锈能力，也能适配多数设备、家装场景的外观风格，不会因构件外露破坏整体视觉协调性。
