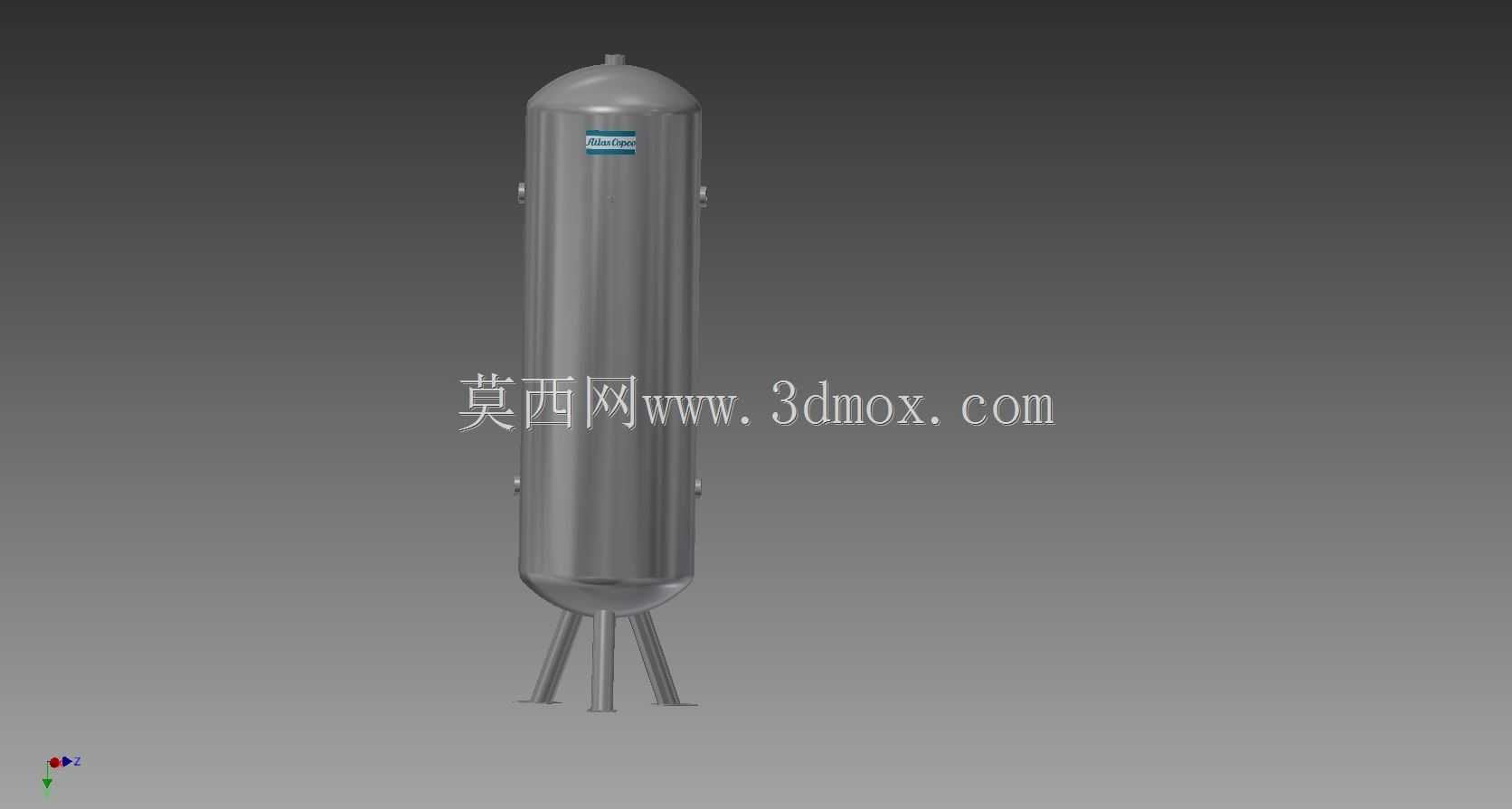

立式500升阿特拉斯压缩空气储气罐

在工业气动系统的搭建与改造场景里，这类立式压缩空气储罐是气源处理环节不可或缺的核心配套设备，常与螺杆式空气压缩机、冷干机、精密过滤器串联布置，承担着缓冲系统压力波动、储存压缩空气、分离冷凝液态水的核心作用，能有效避免空压机频繁加载卸载，延长主机的运行寿命，同时保障下游气动阀门、气动执行元件、气动工装的供气压力稳定。这款500L容积的立式储罐采用支腿式支撑结构，整体为细长圆柱加上下椭圆封头的构型，相比同容积的卧式储罐，占地面积更小，非常适合车间气源站空间局促的改造项目，安装时仅需在硬化地面做三处对应支腿的预埋固定即可，不需要额外搭建大型支撑机架。从设计逻辑来看，罐体主体采用等径圆柱筒体结构，上下封头采用标准椭圆封头构型，这种结构在承压状态下的应力分布更均匀，能在满足额定承压要求的前提下尽可能降低罐体壁厚，控制整体设备重量。罐体侧面预留的多组接口分别对应进气、出气、安全阀安装、压力表安装、排污阀安装的功能需求，接口位置的排布充分考虑了现场配管的操作空间，侧面的支耳结构既可以用于罐体吊装就位时的吊点固定，也可作为现场安装旁通管路、附加附件的支撑点。在实际选型匹配时，500L的容积通常适配排气量在3-6立方米每分钟的空压机系统，能够覆盖中小型机械加工车间、自动化装配线、小型喷涂作业线的用气需求，立式结构的设计也让罐内析出的冷凝水可以顺着罐壁自然汇集到底部的排污口，日常排污维护时不需要额外倾斜罐体，仅需定期开启底部排污阀即可排出沉积的液态水与杂质。建模过程中对罐体的焊缝过渡、支腿与筒体的连接加强结构、接口处的凸台结构都做了还原，能够直接用于气源站的布局三维干涉校验、配管路径模拟，也可以作为车间公用动力系统三维布局的标准设备族使用，帮助设计人员在方案阶段就确认设备的安装净空、检修操作空间，避免后期施工时出现设备与管线、厂房梁柱碰撞的问题。
