生物处理用ASME标准BPE弯管管件

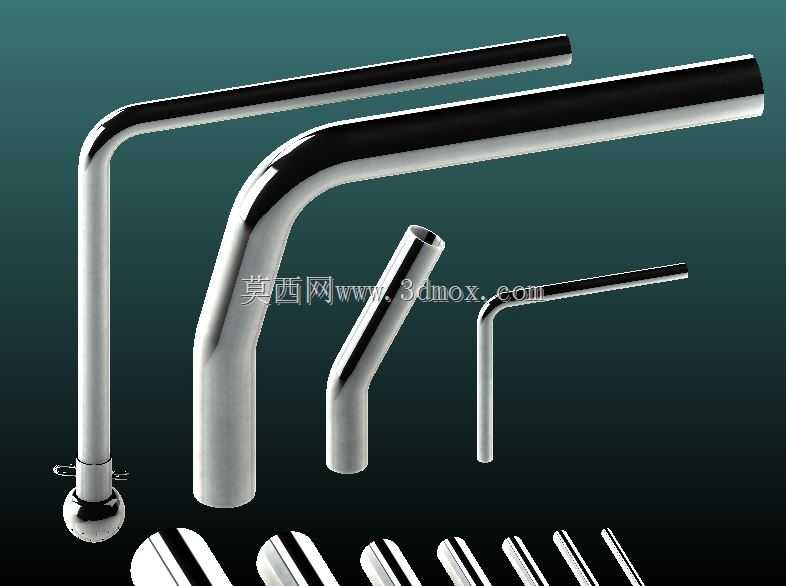

这类符合ASME BPE标准的弯管管件，核心应用场景覆盖生物制药、食品加工、洁净流体输送等对卫生等级有严苛要求的生产环节，是生物处理设备流体通路搭建的基础组成部件。不同于普通工业管道，这类管件的内壁抛光精度、转角过渡弧度都经过针对性设计，避免流体输送过程中出现介质残留、死角积料的问题，满足CIP原位清洗、SIP原位灭菌的工艺要求，杜绝批次生产间的交叉污染风险。从设计逻辑来看，不同弯折角度、不同长度规格的管件搭配系列化的管径参数，能够适配生物反应罐、配液系统、纯化水输送管路的不同排布需求，建模时通过设计表驱动参数变更，可快速生成对应规格的模型，无需重复绘制基础特征，大幅提升管路系统三维布局的效率。管件的弯折段采用大圆弧过渡设计，既降低流体输送过程的阻力损失，也避免直角转角处的湍流对管路造成的长期冲刷，延长洁净管路的使用寿命。安装边界上，这类管件的端部接口尺寸严格遵循BPE标准公差要求，可与同标准的快装接头、隔膜阀、泵体端口直接匹配对接，无需额外加工适配接口，不同长度规格的直管段、弯管段可根据现场安装空间灵活组合，在紧凑的设备夹层、洁净车间管井内也能完成管路排布。外形上，管件外表面同样做镜面抛光处理，无毛刺、无凹陷，日常生产过程中不易积尘，便于洁净区的日常清洁消杀，外露部分无突出的棱角结构，避免操作人员在设备巡检、维护过程中发生磕碰划伤。建模过程中对管壁厚度做了统一规范，兼顾承压能力与轻量化要求，能够满足常规生物处理工况下的流体压力输送需求，转角处的壁厚均匀性经过校验，避免弯折加工过程中出现局部壁厚过薄导致的承压薄弱点，不同规格的管件弯折半径与管径保持固定比例，保障流体在管路内的流动状态稳定，不会因为管路转角的参数差异导致局部流速突变，影响配液、输送过程的工艺稳定性。
