汽车发动机排气歧管结构设计

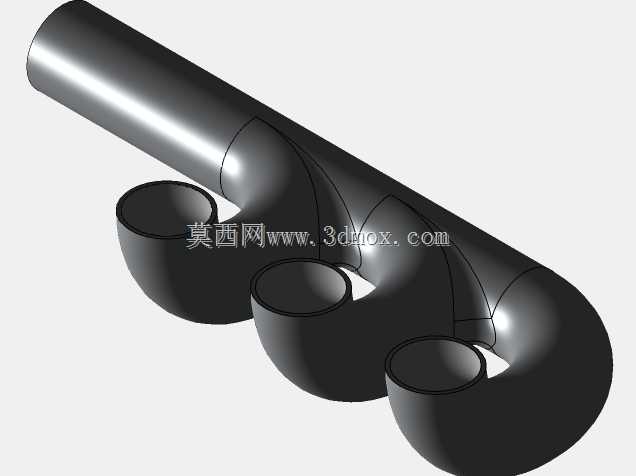

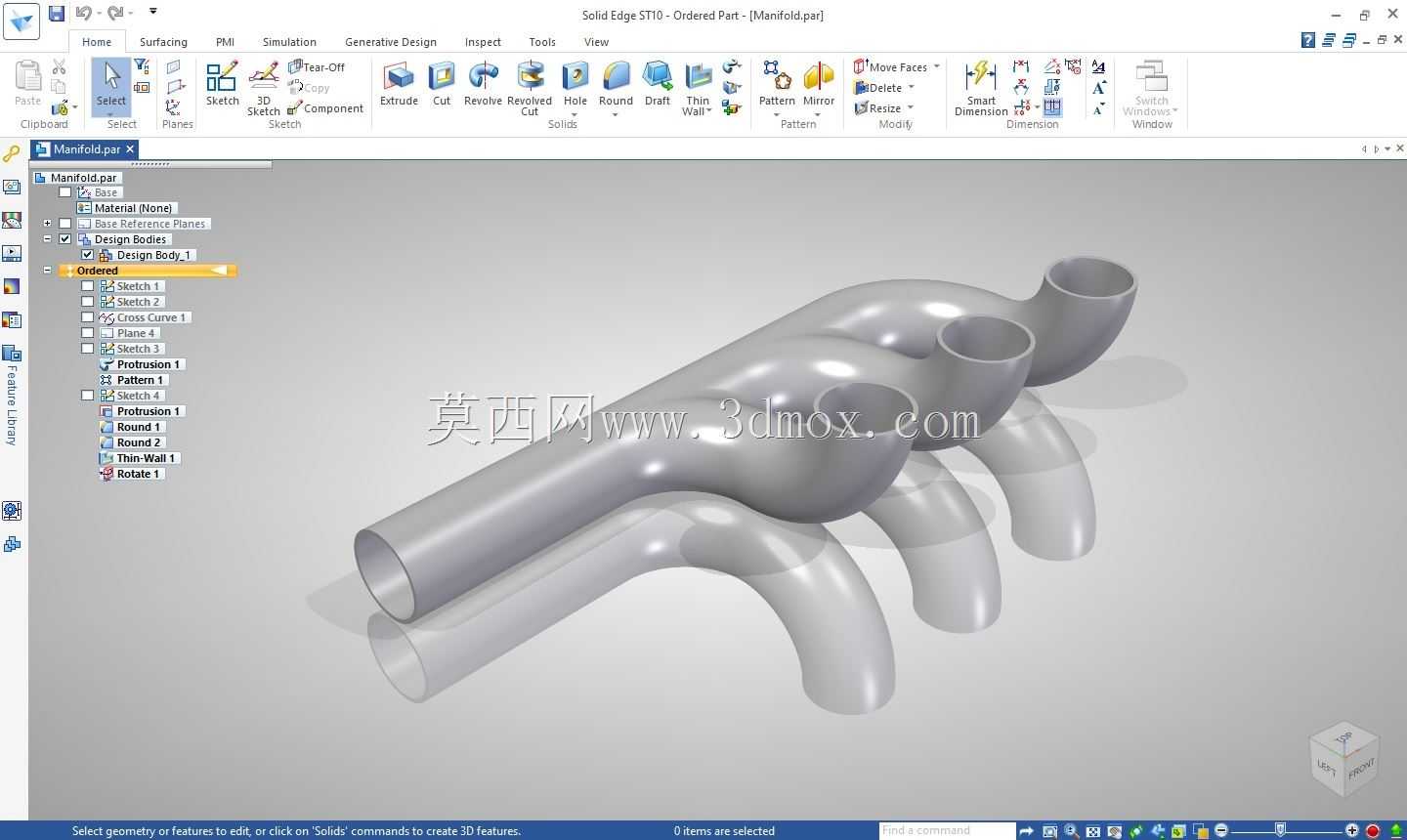

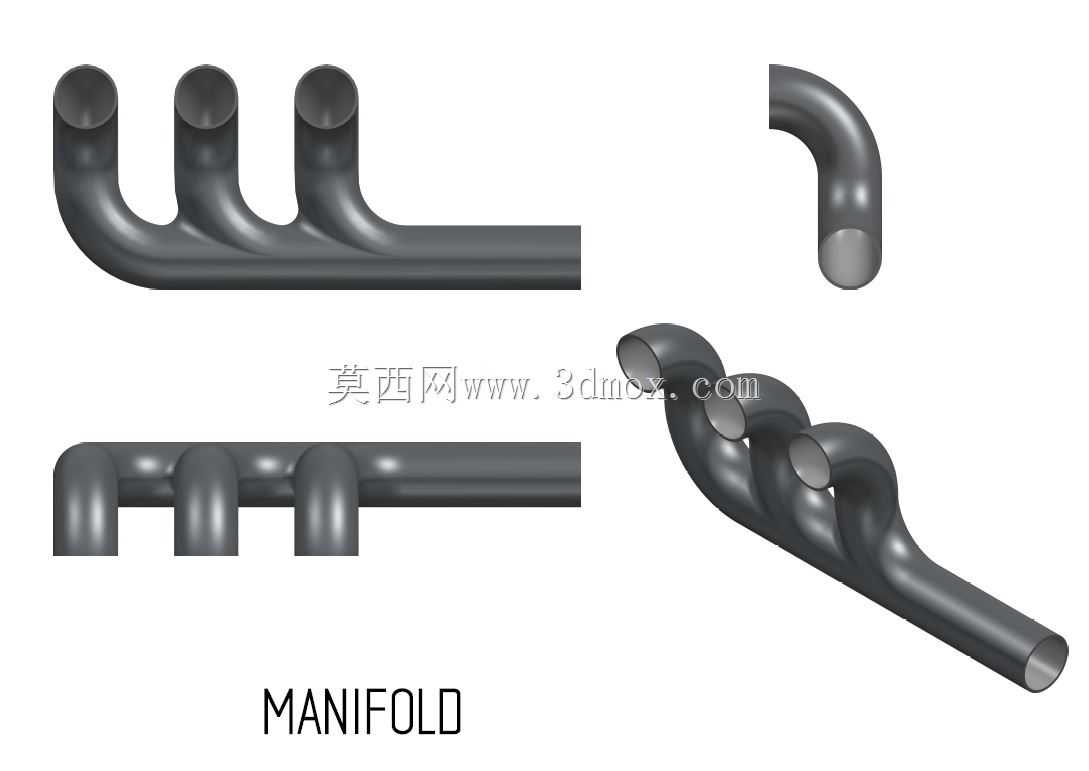

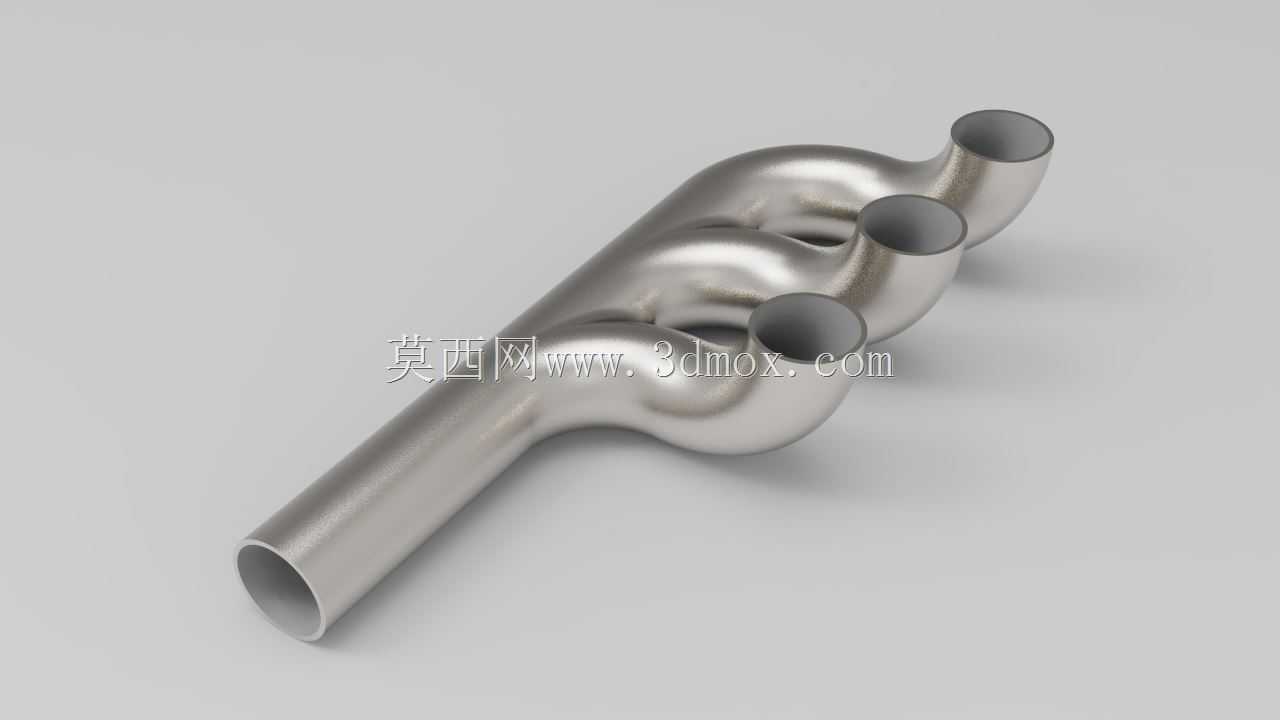

这类排气歧管主要应用在小排量直列四缸自然吸气发动机的排气侧，负责将四个气缸燃烧后排出的高温废气统一汇集到排气总管端，再输送至三元催化、消声总成完成后续尾气处理。从结构设计来看，四个支管采用等长渐变弯曲的走向排布，核心是平衡各缸排气的脉冲干扰，避免相邻气缸排气时产生的气流对冲造成排气背压升高，影响发动机的充气效率与动力输出表现。设计过程中需要优先考虑各支管的气流平顺性，所有弯管段的曲率半径都经过反复校核，避免出现过小的弯折角度导致气流局部阻力陡增，同时管壁过渡区域全部做圆滑处理，减少高温废气长期冲刷造成的局部热应力集中，降低歧管长期工作下出现开裂、变形的风险。从安装边界来看，歧管的进气端四个接口的中心距严格匹配发动机缸盖排气侧的安装孔位，接口端面预留了密封垫片的压合平面，平面度公差控制在0.1mm以内，保证装配后不会出现废气泄漏的问题；出气端为统一的圆形管口，尺寸匹配下游排气总管的卡接或法兰安装规格，不需要额外做转接处理即可完成对接。整体外形采用一体弯制成型的金属管路结构，管壁厚度均匀，既可以承受排气过程中800-900℃的持续高温工况，也能控制整体重量，不会给发动机舱布置带来额外的负载压力。在实际装车场景中，这类歧管的安装位置位于发动机缸盖与排气前段之间，周边需要预留足够的隔热间隙，避免高温辐射影响周边的线束、橡胶管路等不耐温部件，设计时也充分考虑了发动机运行过程中的振动位移，管路的弯曲走向预留了一定的形变余量，抵消热胀冷缩与发动机振动带来的装配应力，避免长期运行后出现连接部位松脱、管路断裂的故障。对于结构设计从业者来说，这类歧管的建模核心在于管路中心线的参数化控制，通过调整各段曲线的曲率、支管汇入总管的角度，可快速迭代不同的排气效率方案，配合流体仿真即可验证不同结构下的排气背压、气流均匀性表现，大幅缩短前期开发的验证周期。
