米制溶剂焊接PVC活接管件结构设计

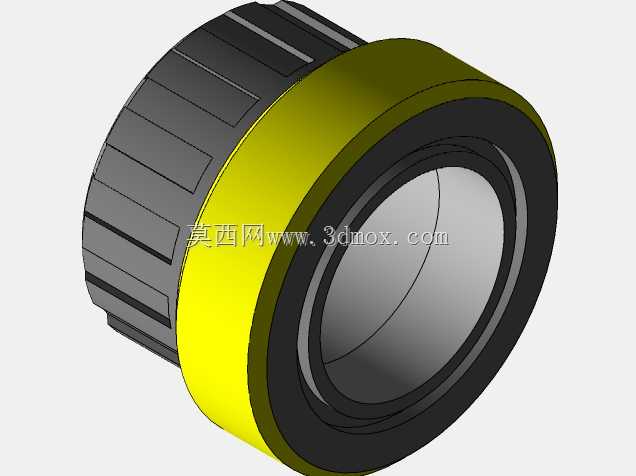

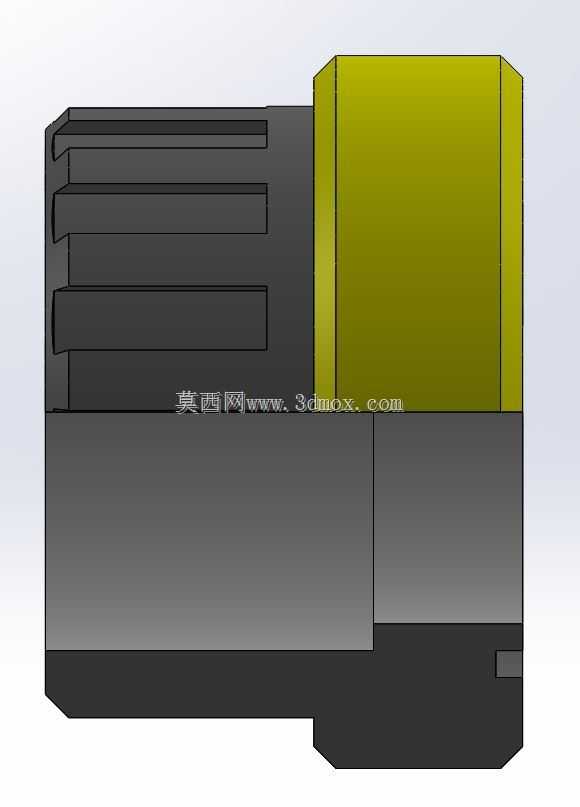

在民用给排水、化工流体输送、农田灌溉等涉及PVC管路布设的场景中，活套类接头是管路系统里不可或缺的可拆卸连接部件，承担着管路分段对接、后期检修拆卸、补偿小范围安装错位的核心作用，相比直接粘接的固定接头，活接结构无需破坏粘接面即可完成管路拆分，大幅降低后期运维的改造成本。这款米制规格的溶剂焊接PVC活套，采用三段式组合结构设计，一端为带外防滑滚花的拧紧螺帽段，中部为醒目的黄色密封承压环段，另一端为可与PVC管材通过溶剂粘接承插的接口段，整体结构完全匹配米制PVC管路的尺寸公差体系，无需额外适配转接头即可直接接入对应规格的管路系统。从实际安装边界来看，承插端的内径严格匹配对应公称外径的PVC管材，承插深度预留了足够的溶剂粘接填充空间，避免粘接时胶液溢出污染密封面；拧紧螺帽段的外滚花采用等距直纹设计，即使在带水操作或者佩戴防滑手套的工况下，也能施加足够的拧紧力矩，无需借助专用管钳即可完成密封锁紧，减少安装工具的适配要求。中部的密封环结构采用径向挤压密封逻辑，当两端螺帽拧紧时，密封环会均匀受压贴合在对接端面，不会出现偏载导致的渗漏问题，相比传统的平垫密封结构，这种环式密封的承压能力更强，可适配常规0.6-1.0MPa的低压流体输送场景。在管路布设的实际应用中，这类活套通常布置在阀门两端、设备进出口、管路转角或者需要定期拆分检修的管段，安装时先将螺帽套入待连接的管材端部，再完成承插段的溶剂粘接，待胶液完全固化后对齐两端密封面，拧紧螺帽即可完成连接，整个安装过程无需热熔设备，仅需PVC专用粘接剂即可完成作业，尤其适合现场施工条件有限的户外管路布设场景。设计过程中充分考虑了塑料件的成型工艺特性，所有转角位置均设置了合理的脱模斜度与圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，滚花段的纹路深度控制在合理范围，既保证防滑摩擦力足够，又不会因为纹路过深导致脱模困难或者成型后出现飞边缺陷。密封环与螺帽、承插段的配合间隙经过反复校核，既保证拧紧过程中部件可以顺畅转动，又不会因为间隙过大导致密封环偏移错位，在常温输水工况下的密封可靠性可以满足长期使用要求，同时整体结构的流道内壁做了平滑过渡处理，不会因为接头结构导致流道截面突变，减少流体经过接头时的阻力损失与紊流产生，降低管路输送过程中的能耗与噪音问题。
