DN50等径67度斜向污水管道支管结构

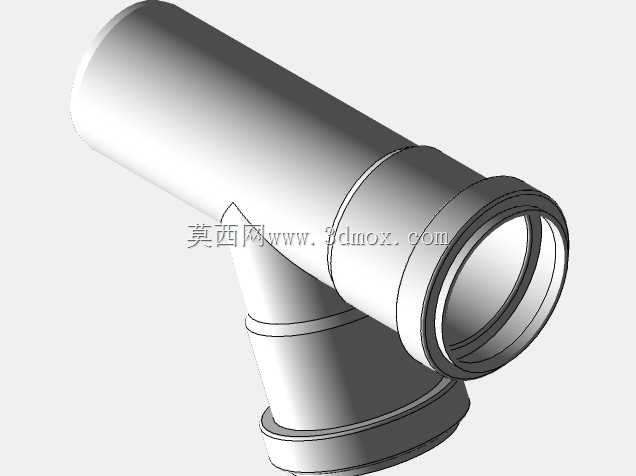

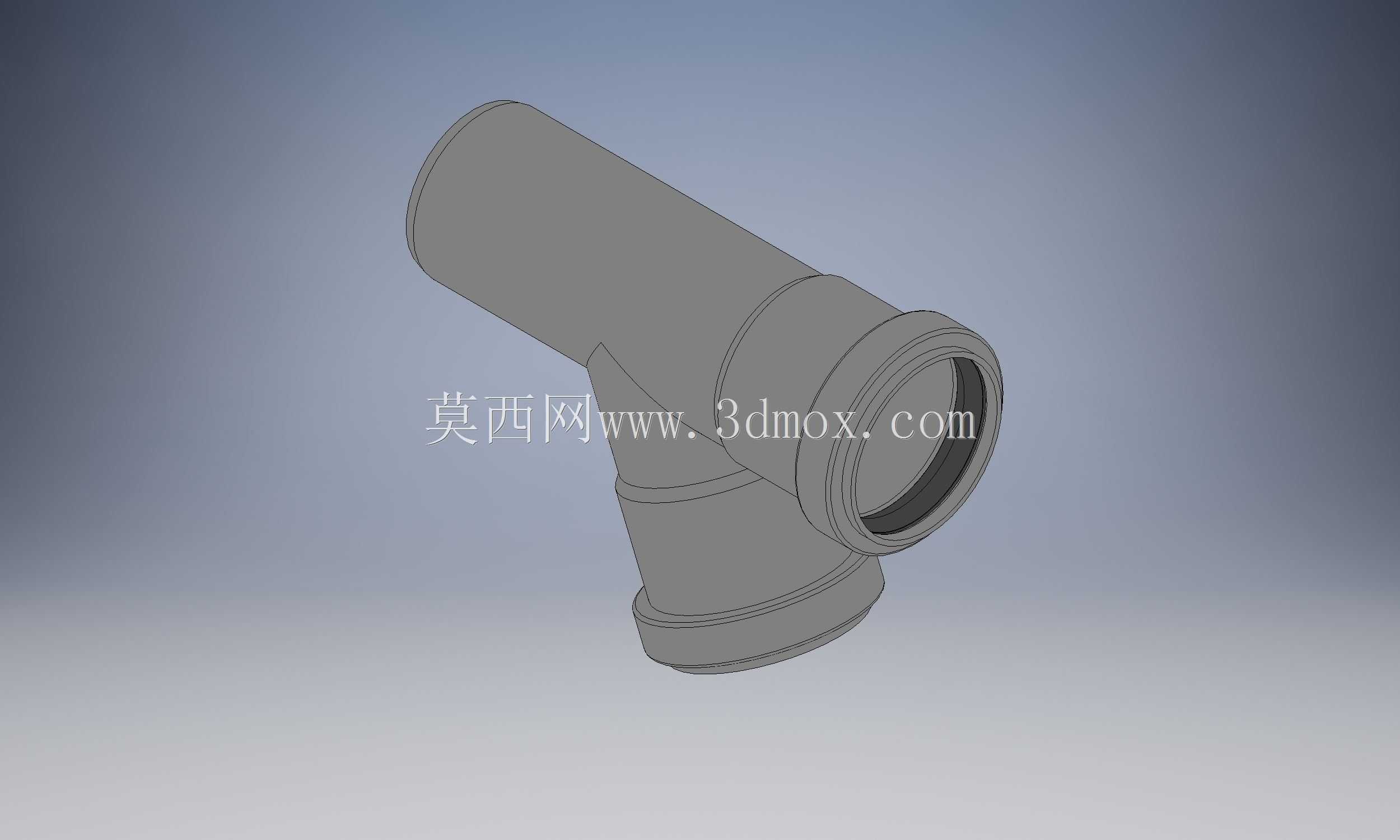

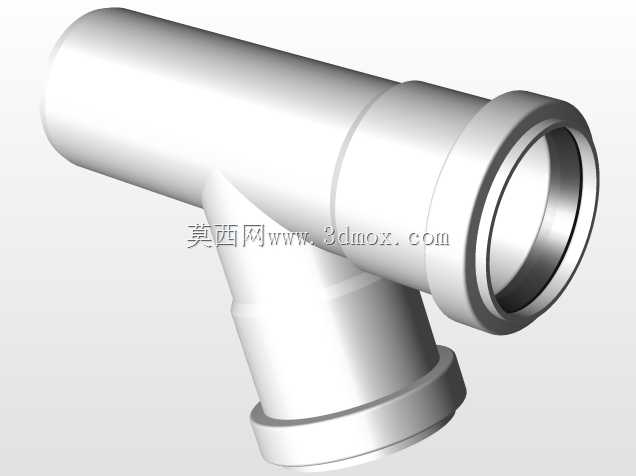

在民用建筑排水、市政楼宇污废水收集系统的管路布设作业中，等径斜支管是实现竖向主排污管与横向入户排水支管顺畅衔接的核心配件，这款DN50规格的67度斜向支管，主要适配公称通径50mm的排污管路场景，多用于同层排水、卫生间下沉式管路、小型商用空间的污废水合流节点，能在有限的吊顶或管井安装空间内，完成两个同管径管路的非90度斜向对接，避免直角弯头带来的水流阻力陡增、杂物卡堵淤积问题。从结构设计逻辑来看，67度的夹角取值并非随意设定，而是结合排水管路的水力坡度要求、实际安装空间的避让需求反复校核确定：相比常见的45度斜三通，该角度能让支管接入的水流以更平缓的角度汇入主管流道，减少水流对冲形成的水塞、返水问题，同时相比90度正三通，又能大幅降低固体污物在接口位置的滞留概率，适配生活污水中夹带毛发、纤维、细小食物残渣的输送特性。产品的外形结构完全适配柔性承插式安装要求，三个连接端均设置了标准承口结构，安装时无需现场焊接套丝，只需将配套的橡胶密封圈嵌入承口卡槽，再将对接管道插入承口至标定深度即可完成密封连接，能适配UPVC、柔性铸铁等同公称通径的常规排污管材。安装边界方面，该管件的主管段轴向长度、支管斜向伸出长度均按照常规管路布设的最小操作空间做了优化，在管井内并排布设多根排污管时，不会因为支管外伸尺寸过大挤占相邻管路的安装空间，承口端部的倒角结构也能降低管道插入时的密封圈切边风险，保证接口密封可靠性。建模过程中，对承口内部的密封槽深度、壁厚过渡圆角、流道内壁的顺滑度都做了细节还原，没有出现直角转折、壁厚突变的结构，完全符合排水管件的流道设计要求，能直接用于管路布设的碰撞检查、安装模拟、工程量统计等设计环节，也可作为非标管件定制加工的结构参考。在实际项目应用中，这类斜支管常被用于厨房排水支管接入主立管、卫生间洗手盆与淋浴排水的合流节点，能在保证排水通畅的前提下，减少管路转接所需的弯头数量，降低整体管路的压力损失，同时减少接口数量，降低长期使用过程中的渗漏风险。
