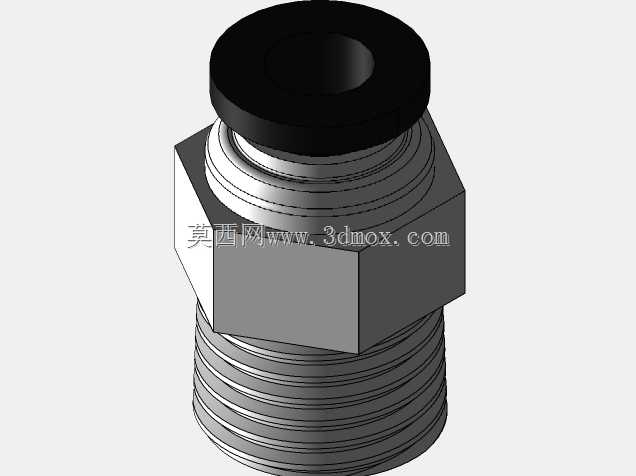

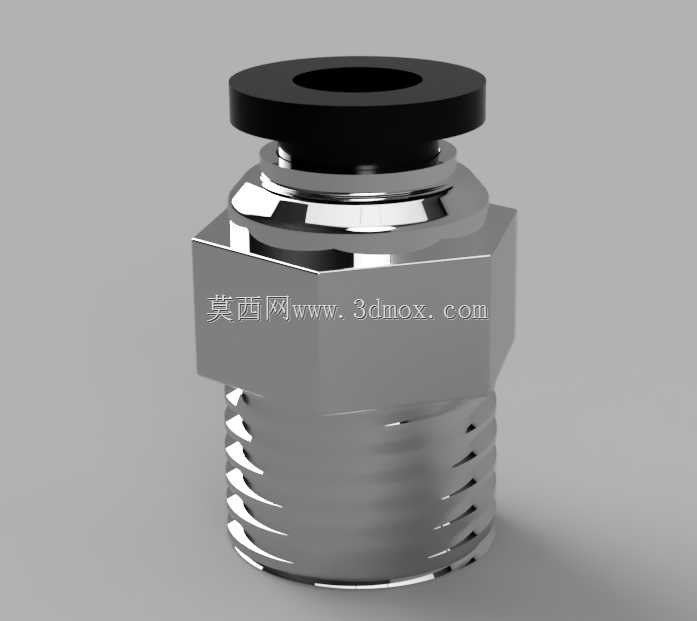

1/4MNPT外螺纹转6mm快插气动接头

这类快插式气动接头在轻工自动化生产线、小型气动工装、实验室气路排布场景中应用极广，日常做设备气路改造时经常会用到这类规格的转接件，不用额外套丝缠生料带，插气管就能完成气路连通，后期维护拆换也十分方便。设计时优先考虑的是密封可靠性与插拔便捷性的平衡，金属本体采用六角外形结构，刚好适配常规开口扳手的夹持尺寸，安装时可以稳稳施加扭矩，不会因为拧动时打滑刮伤接头表面，也能保证外螺纹端和对应内螺纹接口的啮合深度符合密封要求。上端的快插端口适配6mm外径的气动软管，内部的弹性卡爪结构做了倒角导向，插管时不用刻意对准，稍微施力就能把管子推到底，卡爪会自动抱紧气管外壁，配合内部的丁腈橡胶密封圈，在常规0-1MPa的工作气压下不会出现漏气、脱管的问题。下端的1/4MNPT外螺纹是美制锥管螺纹，本身具备锥度密封特性，和对应的内螺纹端口配合时，不需要额外加密封垫就能实现可靠密封，适配绝大多数常规气动阀组、气缸进气口、气源处理件的接口尺寸。安装边界上要注意，接头拧入对应螺纹孔时，六角端面和安装面之间要预留至少2mm的间隙，避免拧入过深顶坏阀组内部的密封结构，快插端上方要留出至少15mm的操作空间，方便后期拔管时按压顶部的释放环，不用拆周边其他管路就能完成气管更换。接头的金属部分表面做了镀镍处理，在普通车间环境下不容易生锈，适配的工作介质除了压缩空气，也可以兼容低压惰性气体输送场景，日常选型时只要确认两端的接口尺寸匹配，不用额外做结构修改就能直接装入气路，能大幅缩短气路装配的工时，也减少了传统接头拧接时因为密封带缠绕不当导致的漏气隐患。做三维建模时，重点还原了六角部位的对边尺寸、外螺纹的锥度参数、快插端的释放环外径，还有内部卡爪的活动空间，确保模型导入装配体后能直接做干涉检查，提前排查安装时和周边钣金、管路的位置冲突，不用后期现场安装时再切割调整管路走向。
