小型卧式储气压力罐多用于气动系统末端稳压、短时补气以及局部气源缓冲场景,常见于自动化装配工位、小型空压机配套、实验台架、移动气动设备和紧凑空间内的气路布置。罐体本身不承担压缩功能,而是在压缩空气产生与执行元件之间形成容积缓冲,降低压力波动对气缸、气动夹爪、喷吹元件和阀岛动作的影响。

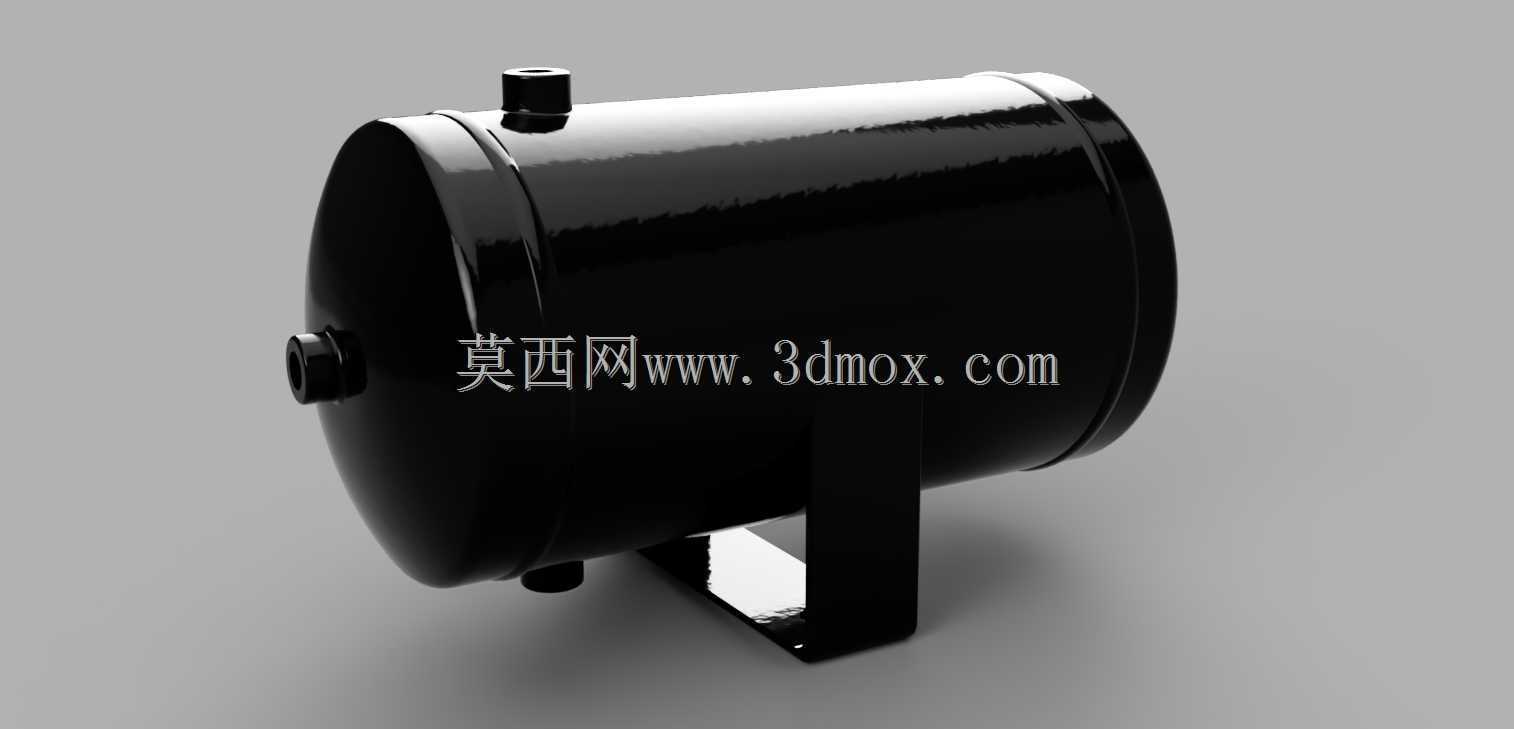

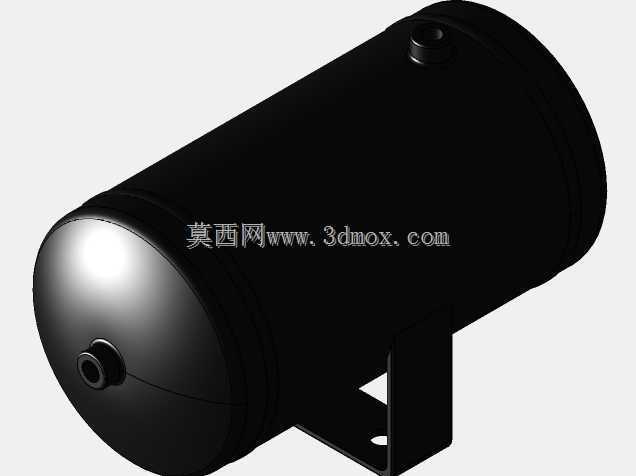

该结构采用横向圆筒布局,筒体两端配置封头,整体重心低,占用竖向空间较小。底部设置一体式支脚,支脚与筒身贴合后形成稳定支撑,安装面可直接落在设备底板、机架层板或小台车上。对于空间受限的设备,卧式布置比立式罐体更便于嵌入机柜内部,也有利于在检修时观察接口朝向和管路走向。
罐体上布置四个1/4英寸NPT端口,分别位于筒体顶部、端部及下部区域,可根据气路需要分配为进气、出气、排水、压力表或安全阀接口。NPT螺纹依靠锥度形成密封,建模时需要保留螺纹起始位置、端口凸台高度及周边扳手空间,避免实际装配时接头与支脚、封头或相邻管路发生干涉。多接口设计使同一罐体能够适应不同回路,不必在外部额外叠加过多三通,减少泄漏点。
外形边界以筒身外径约5.5英寸、总长约12英寸为基础控制。结构设计时,筒身壁厚、封头过渡圆角和接口补强区域需要结合工作压力统一考虑;端口凸台不宜过短,否则螺纹啮合长度不足,也不宜过高,以免增加局部载荷和外形包络。支脚宽度、开孔位置和底面到筒体中心的高度,决定了罐体安装后的稳定性与管路离地间隙。
三维建模过程中,筒身可通过回转特征建立主体,再以拉伸或旋转方式加入封头、接口凸台和支脚。四个端口的空间方位应与实际装调逻辑一致:顶部接口适合接压力表或安全释放元件,端侧接口便于主气路进出,下部接口可用于冷凝水排放。支脚与筒体连接处需保留圆滑过渡,既符合焊接件的工艺特征,也能减少应力集中。
在设备选型和布局校核时,除罐体容积外,还应关注接口通径、安装孔距、最高工作压力、周边维护距离以及排水操作空间。该模型可用于小型气动系统的装配干涉检查、机架布置、管路走向验证和教学演示,也可为同类稳压罐的结构细化提供参考。
