MAL25系列迷你气缸带Y型夹结构设计

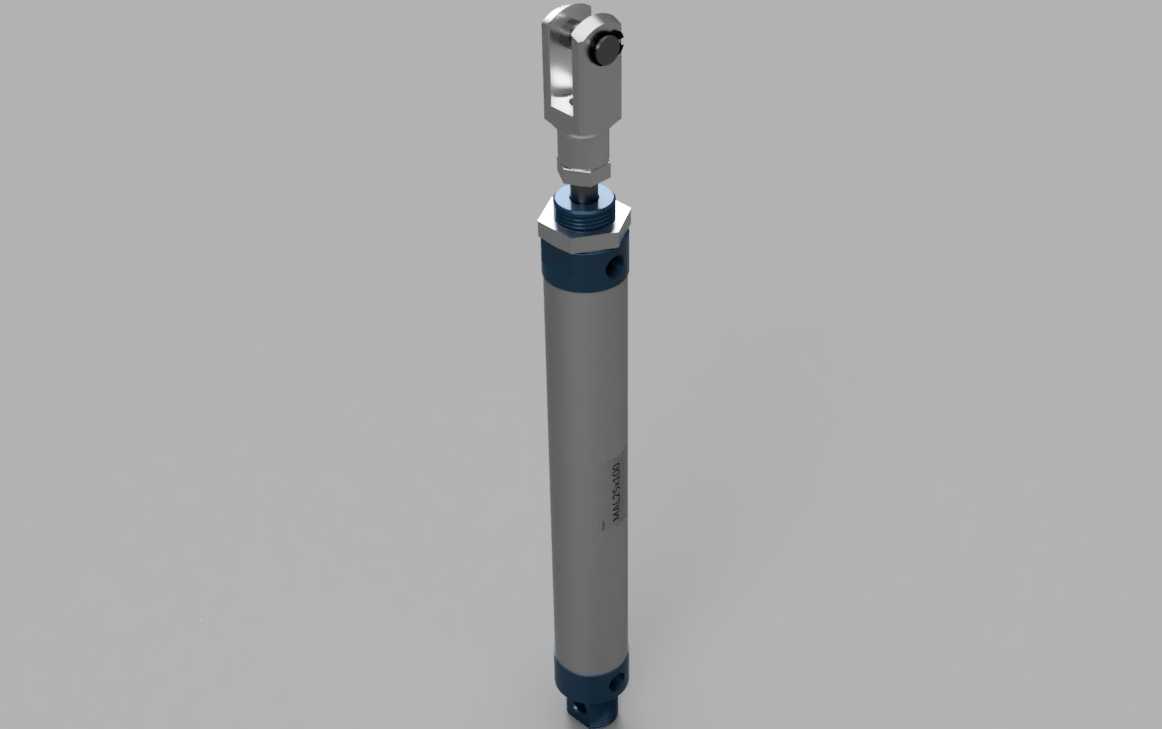

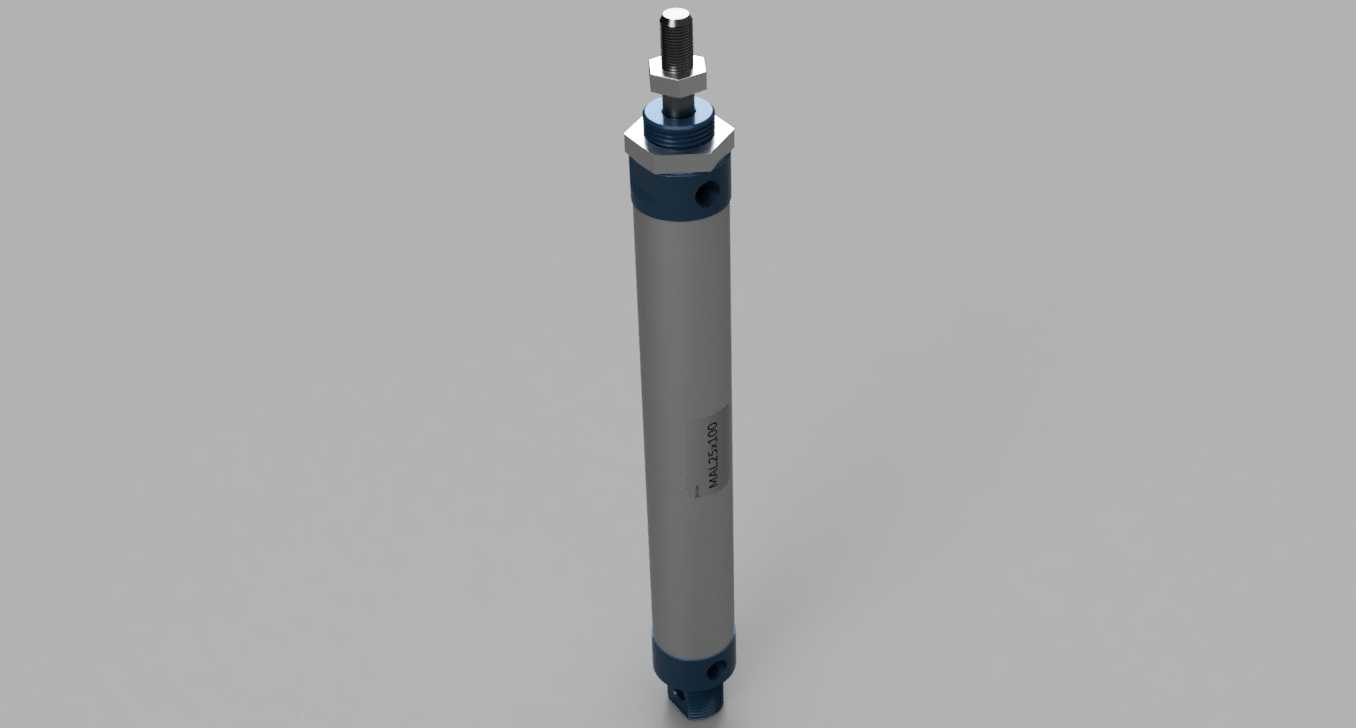

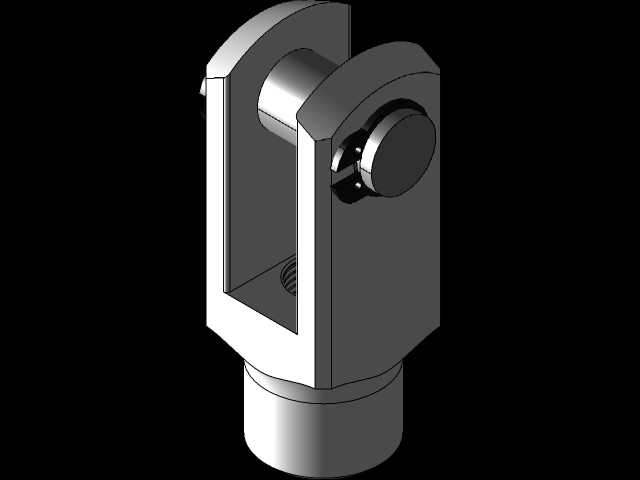

在轻工自动化装配线、小型工装夹具、电子元器件分拣工位这类对安装空间有严格限制的场景里，迷你气缸的选型适配一直是结构工程师绕不开的环节，这类执行件不需要大推力输出，但对安装边界、动作行程的匹配度要求极高，稍有尺寸偏差就会出现干涉、行程不足或者安装位错位的问题。本次呈现的这款气缸结构，核心参数围绕25mm缸径、150mm有效行程展开，建模过程中参考了市面主流同规格迷你气缸的成熟结构，同时做了适配性的细节调整，覆盖带Y型夹和不带Y型夹两种安装端头的结构形态，还包含了活塞杆完全伸出、完全收缩的两种极限状态模型，方便选型和结构校核时直接调用，不用反复调整装配位置。从功能特性来看，这款气缸属于铝合金迷你气缸范畴，缸筒采用薄壁阳极氧化铝材，在保证缸体强度的前提下尽可能压缩径向尺寸，两端端盖采用卡簧式固定结构，相比拉杆式气缸整体外径更小，适合在狭窄的设备内部空间布置。前端的Y型夹属于浮动连接端头，主要用于和被驱动件做铰接式连接，能够补偿一定范围内的安装同轴度误差，避免活塞杆承受径向力导致密封件过早磨损、杆体弯曲的问题，不带Y型夹的版本则是外螺纹端头，适合搭配浮动接头或者直接刚性连接负载，两种端头可以根据实际安装需求互换。设计过程中重点校核了几个关键安装边界：首先是缸体的总长度，在完全收缩状态下，缸体尾部到活塞杆端头的尺寸要匹配设备内部的安装间距，避免完全缩回时和周边结构发生碰撞；其次是Y型夹的铰接孔尺寸、销轴配合公差，参考了通用气动附件的标准尺寸，保证采购的标准销轴可以直接装配，不需要二次加工；另外缸体侧面的进气孔位置、螺纹规格也按照通用标准做了预留，安装时气管接头可以直接拧入，不需要额外改孔。很多工程师在做小型设备结构设计时，经常会忽略气缸伸出和收缩状态的空间预留，要么是伸出时撞到周边的传感器或者线槽，要么是缩回时和安装支架干涉，这套模型把两种极限状态都做了完整还原，在做装配干涉检查时可以直接切换状态验证，不用手动调整活塞杆位置。另外缸体外部的标识槽、缓冲密封圈的安装槽位也都做了细节还原，不是简化的外观模型，不管是用来做设备方案展示、装配模拟，还是参考结构做二次改型设计，都能满足精度要求。在小型气动压装工位里，这款气缸可以搭配直线导轨完成小零件的压入动作，150mm的行程足够覆盖大多数小型工件的取放、移位需求，25mm缸径在0.5MPa工作压力下可以输出两百牛左右的推力，完全能满足轻负载场景的驱动需求，Y型夹的铰接结构也能适配被驱动件有小幅摆动的工况，比如小型摆杆机构、翻转料道的驱动，不用额外做复杂的连接结构。
