带闸阀三通分流的工业管路结构设计

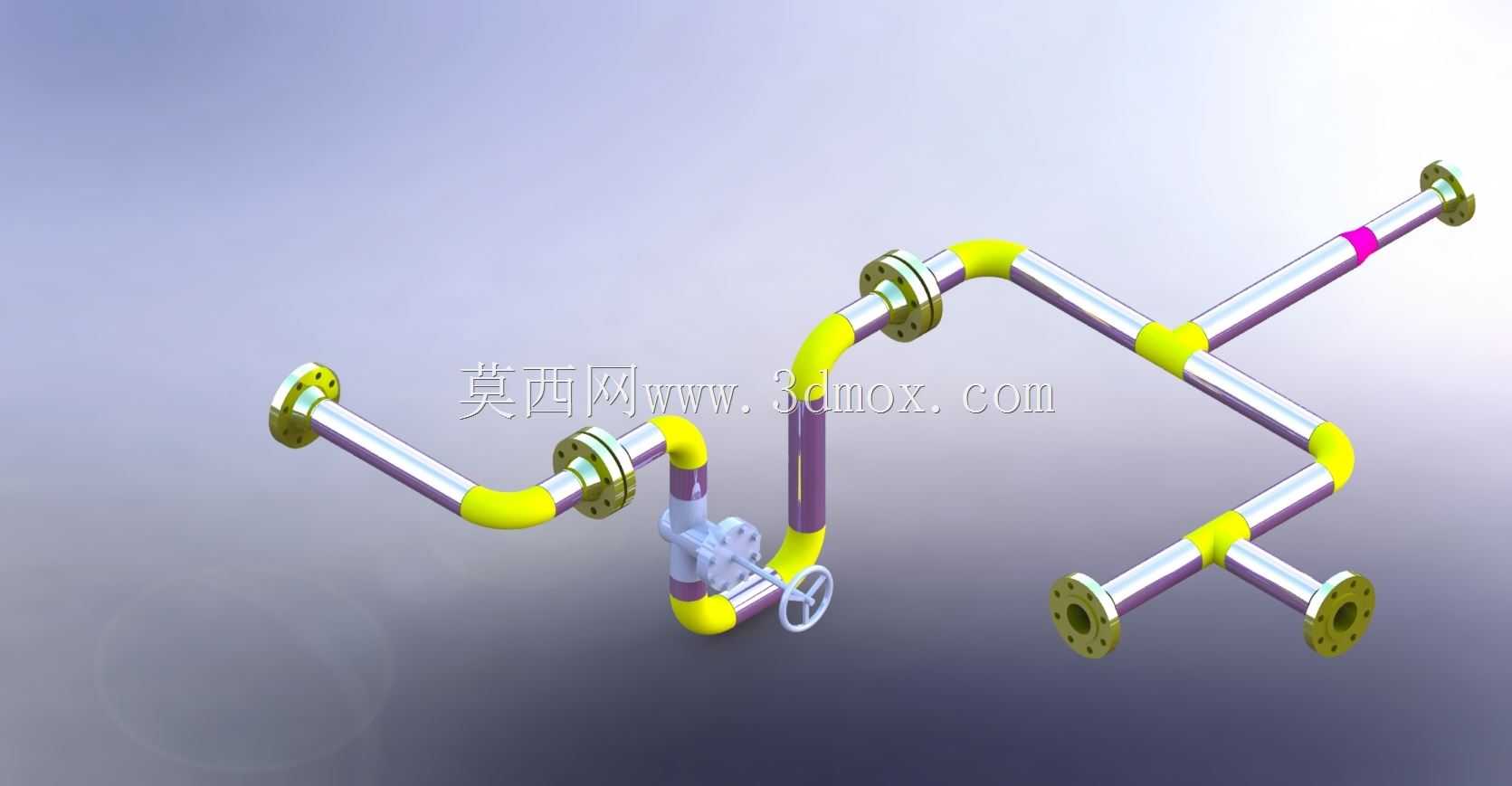

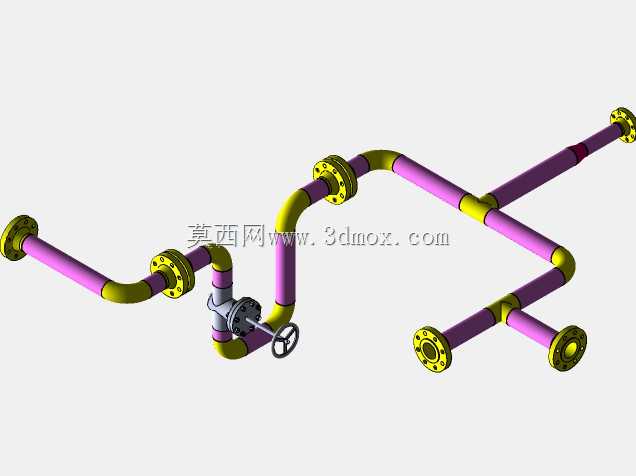

这套管路结构多用于化工流体输送、车间循环水系统、中小型工艺装置的介质分配工段，核心作用是在单一主管路输入的前提下，实现两路介质的可控分流输出，同时可通过闸阀调节支路通断与流量大小，适配不同工况下的介质输送需求。整套管路采用法兰作为管段连接部件，相比螺纹连接、焊接连接，法兰结构更便于后期管路拆解检修、阀件更换，安装时只需对齐法兰密封面、加装密封垫片后锁紧螺栓即可完成对接，对现场安装人员的操作门槛更低，也能适配多频次拆装的运维场景。设计阶段首先梳理了介质流向逻辑：主管路接入后先经过异径管完成管径匹配，再通过闸阀实现总路通断与流量调节，之后接入三通结构完成介质分流，两个分流支路分别延伸至不同输出端，各支路的弯折段采用标准弯头衔接，保证管路转向处的介质流动阻力处于合理区间，避免直角弯折造成的介质紊流、压损过大问题。外形布局上充分考虑现场安装边界，整体管路采用空间弯折走向，避开常见的设备干涉区域，各法兰端面的安装预留空间满足螺栓锁紧的操作距离，闸阀的手轮位置设置在便于人员操作的侧下方，无需额外搭设操作平台即可完成阀门开度调节。管段的壁厚选取结合常规低压流体输送的压力等级确定，法兰的密封面形式适配常用的非金属密封垫片，可满足水、低压油品、无强腐蚀性化工介质的输送密封要求。三通部位做了圆弧过渡处理，减少介质分流时的局部冲蚀，延长管路整体使用寿命。异径管段采用同心异径结构，保证介质流速变化平缓，避免管径突变造成的振动与噪声。整套结构的管段支撑点可根据现场安装位置灵活设置，弯折处的刚性足够承受常规管路输送时的介质冲击，不会出现明显的管路晃动问题。
