带法兰连接的多通组合管道构件

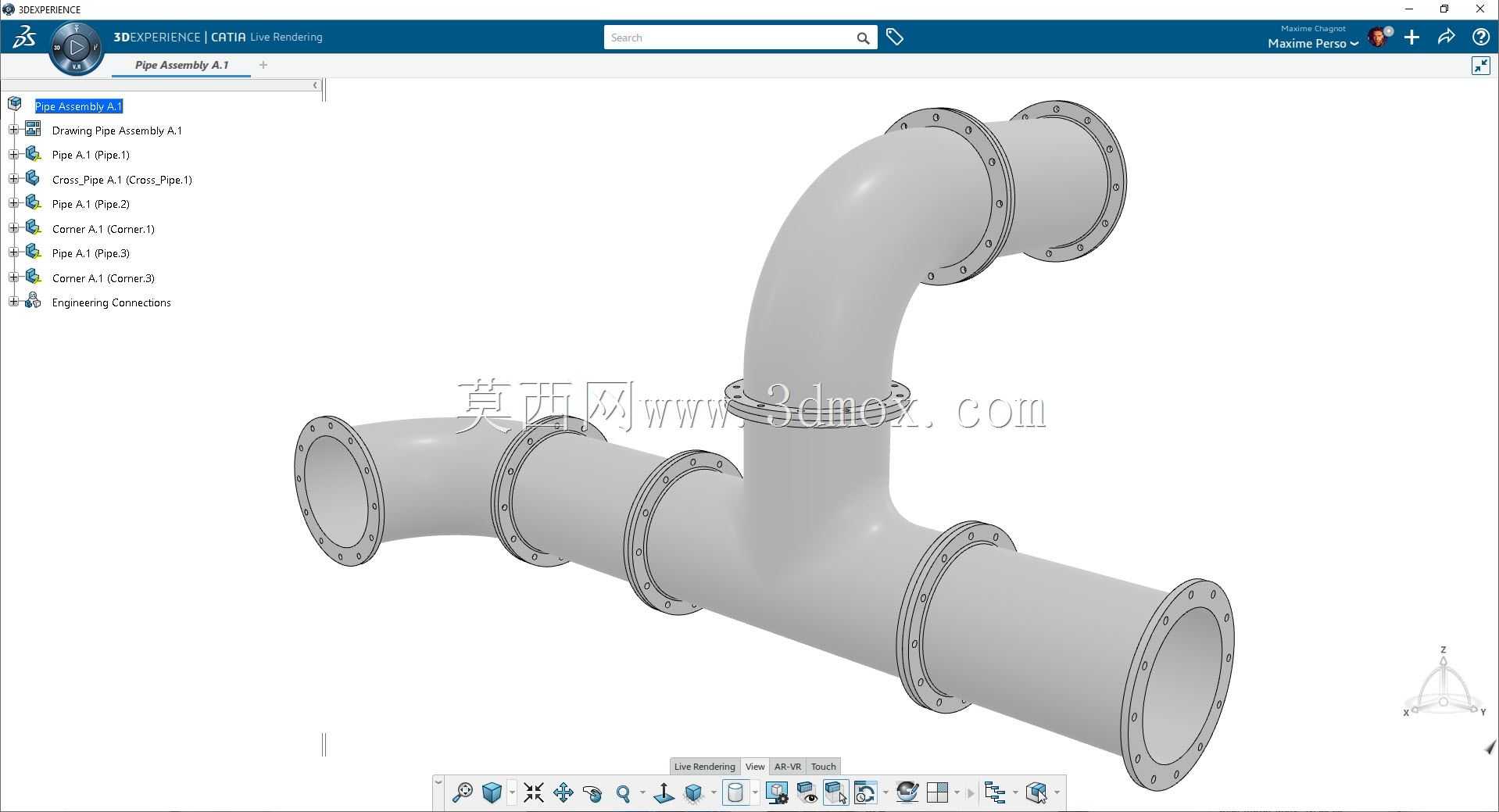

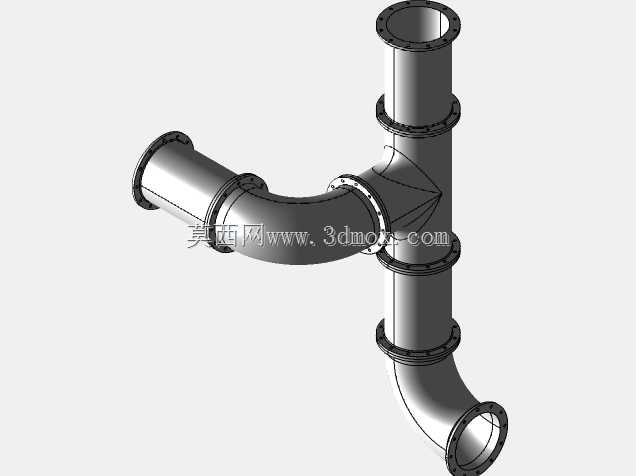

这类多通组合管道构件，常见于化工流体输送、市政给排水、工业循环水系统以及暖通空调管路布设场景中，核心作用是在管路网络里实现流体的分流、汇流与流向转变，替代多个单一直管、弯头拼接的冗余结构，减少管路接口数量，降低流体在接口位置的泄漏风险。从结构设计来看，所有连接端均采用标准法兰盘结构，法兰端面预留均匀分布的螺栓过孔，安装时可通过螺栓紧固件与对应管径的管路、阀门或者泵体端口实现刚性密封连接，法兰密封面可根据输送介质特性选配不同材质的密封垫片，适配常压、低压的流体输送工况。设计过程中首先要匹配管路系统的公称通径，确保各支管段的通流截面一致，避免局部通径突变造成流体紊流、压损增大的问题；弯管段的曲率半径按照管路设计规范选取，既保证流体转向时的流态平稳，也控制整体构件的安装占位，避免在狭小管路布设空间内出现安装干涉。构件的主管段为水平直通结构，上方垂直引出支管，同时主管一侧集成90°弯管段，整体一体装配的结构省去了现场多段管件组对焊接的工序，法兰连接的形式也便于后期管路检修、部件更换时的快速拆装。从安装边界来看，各法兰端面的连接尺寸符合通用管路法兰标准，安装时只需保证各端口与对接管路的同轴度，控制法兰连接面的平行度偏差在允许范围内，即可完成可靠装配；构件整体的外部轮廓尺寸需要提前匹配安装空间的预留尺寸，尤其是弯管段的外伸长度、垂直支管的高度，要避开周边的设备支架、墙体或者其他管路，预留足够的螺栓拆装操作空间。这类管路构件在建模时需要重点关注法兰螺栓孔的位置度，确保与对接法兰的孔位完全匹配，弯管与主管的衔接位置做顺滑过渡处理，避免应力集中，同时管壁厚度根据管路设计压力选取，满足常规工况下的结构强度要求，不需要额外做加强结构即可稳定承载管路内的流体压力。
