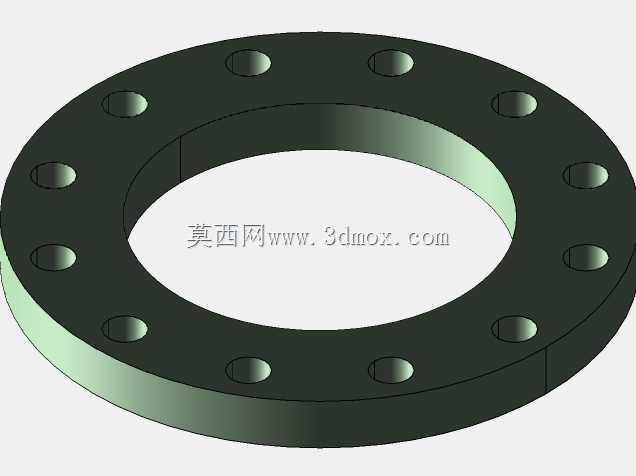

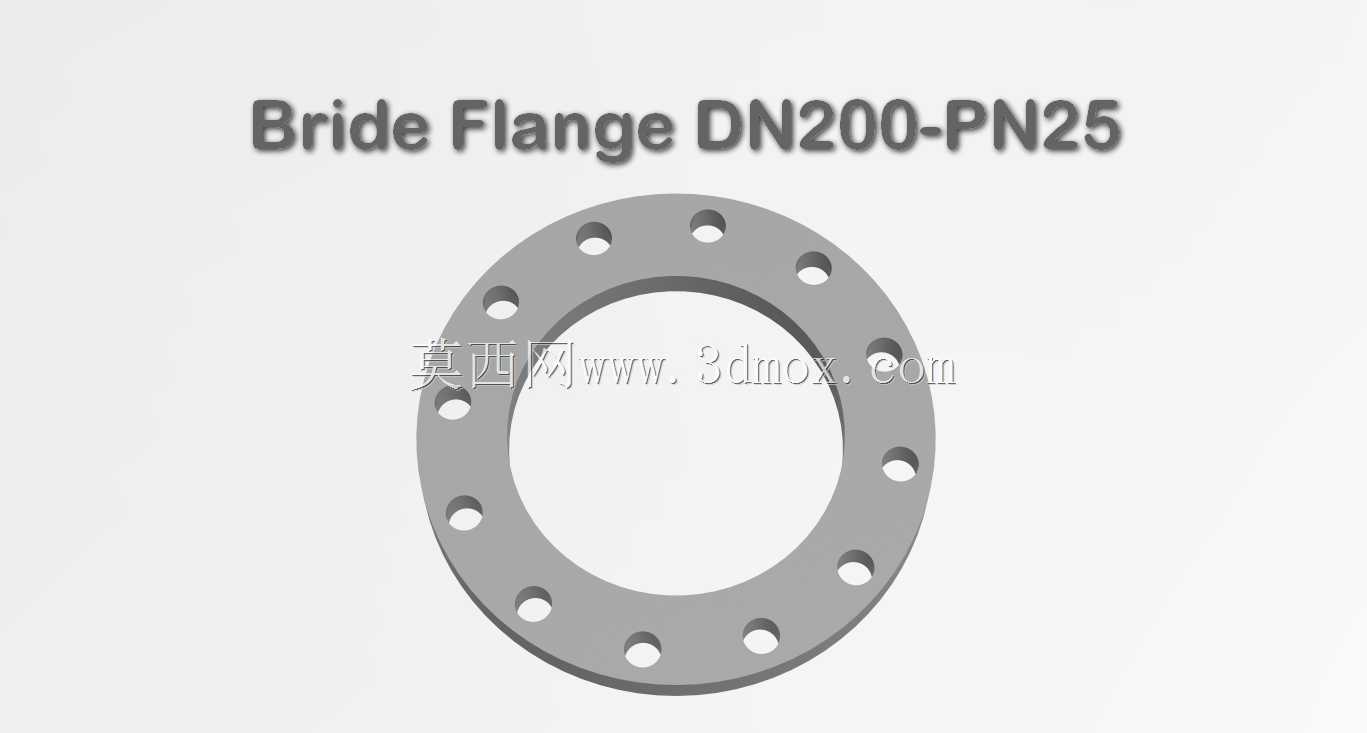

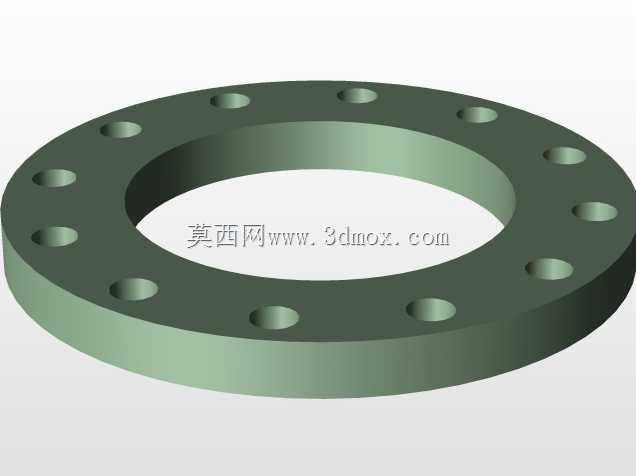

DN200-PN25压力等级带颈对焊钢制法兰

在化工、市政给排水、油气输送等带压流体输送管路系统中，法兰是实现管段之间、管路与泵阀设备之间可拆卸刚性连接的核心承压部件，这款DN200-PN25规格的法兰，适配公称通径200毫米的输送管路，额定承压能力达25巴，可满足中高压工况下的管路密封连接需求。从结构设计来看，该法兰采用带颈对焊的结构形式，颈部的锥度过渡设计能够有效分散管路运行过程中产生的应力集中，避免法兰盘与管道焊接位置因长期受流体冲击、管路振动出现焊缝开裂的问题，相比平焊法兰，其抗疲劳性能更优，适合输送高温高压流体、存在间歇性压力波动的管路场景。法兰盘本体沿圆周均匀布置螺栓通孔，孔位的分度圆直径、孔径尺寸严格匹配对应压力等级的紧固件规格，安装时只需将两端法兰的密封面对齐，穿入适配的高强度螺栓，按对角顺序逐步拧紧至规定扭矩，即可配合密封垫片实现可靠的静密封，防止输送介质出现泄漏。在实际工程应用中，这类法兰常被用于厂区工艺管线、长输管线的站场节点、换热设备的进出口连接位置，既能够保证管路系统的连接强度，也方便后期对管路段、设备进行拆解检修，无需对整段管线进行切割作业。建模过程中，首先以法兰密封面的中心为基准建立坐标系，先绘制法兰盘的外圆、内孔以及颈部的回转截面轮廓，通过回转特征生成法兰的基础本体，再按照对应标准的螺栓孔分布参数，绘制单个螺栓孔的截面后沿圆周方向阵列生成全部通孔，最后对密封面、焊接坡口位置做细节处理，保证各尺寸的形位公差符合工程要求，比如密封面的平面度、螺栓孔的位置度都控制在标准允许的偏差范围内，避免现场安装时出现螺栓无法穿入、密封面贴合不严的问题。从安装边界来看，该法兰的外径尺寸、颈部长度匹配DN200通径的无缝钢管外径，焊接端的坡口角度适配现场常用的氩弧焊、手工电弧焊工艺要求，安装时需保证法兰端面与管道轴线的垂直度偏差在允许范围内，否则会导致两侧密封面压合不均，运行过程中容易出现介质渗漏的问题。
