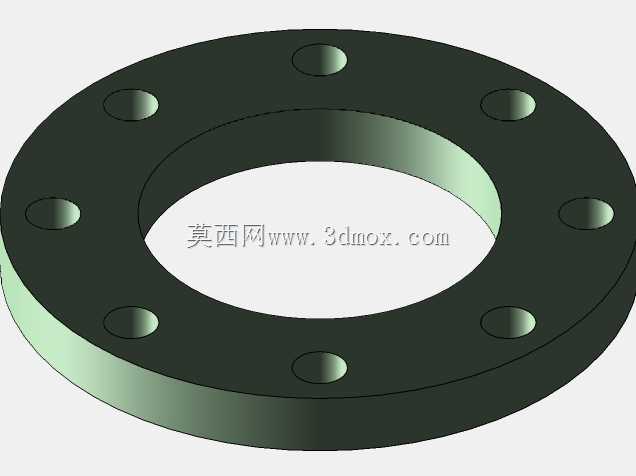

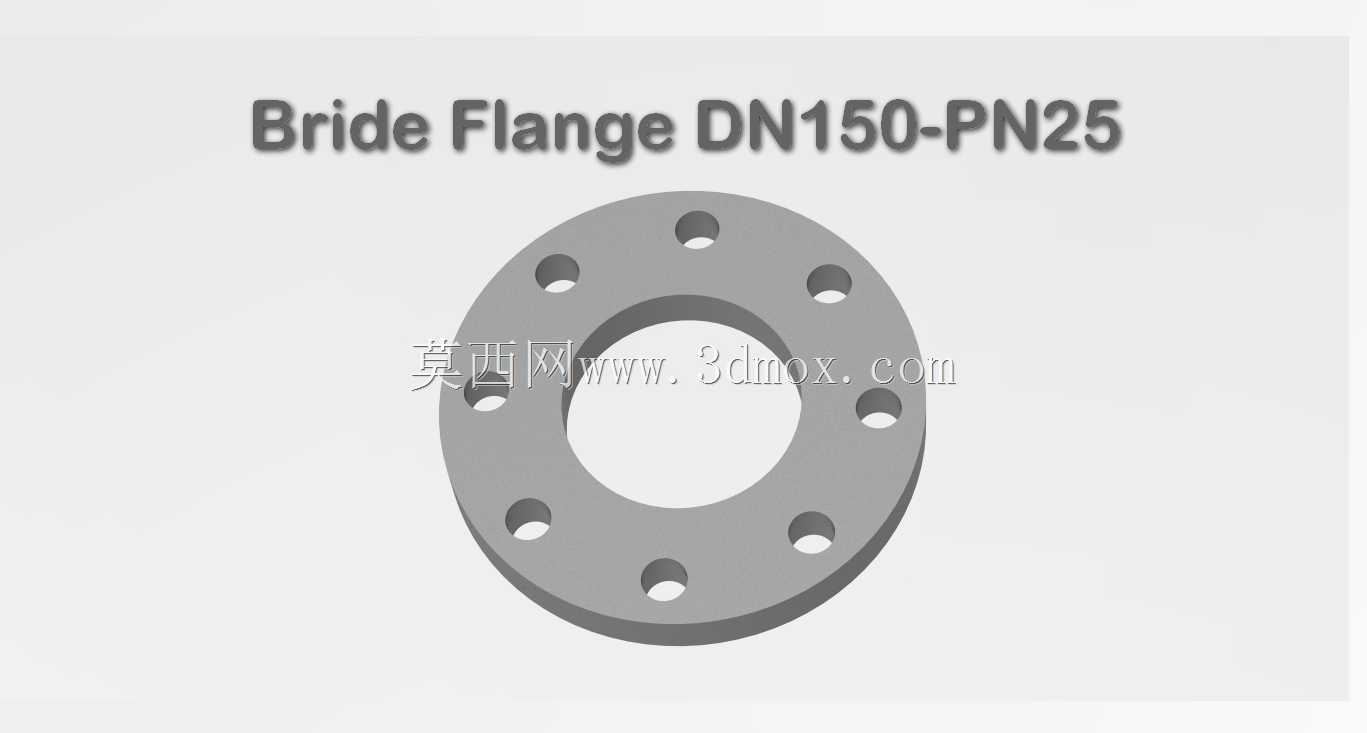

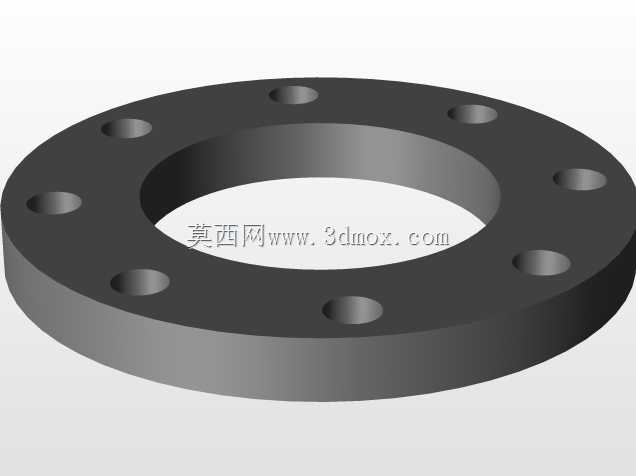

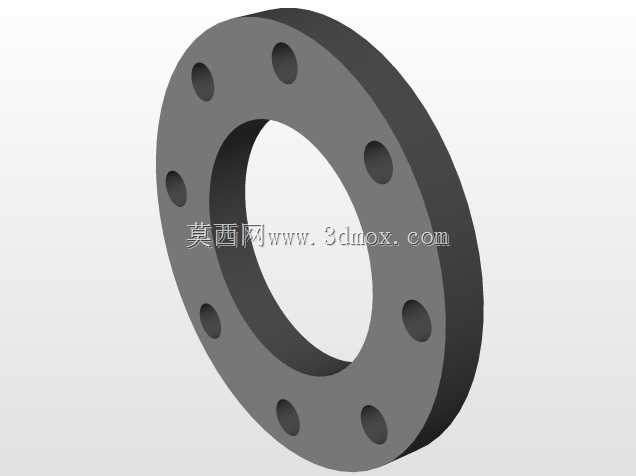

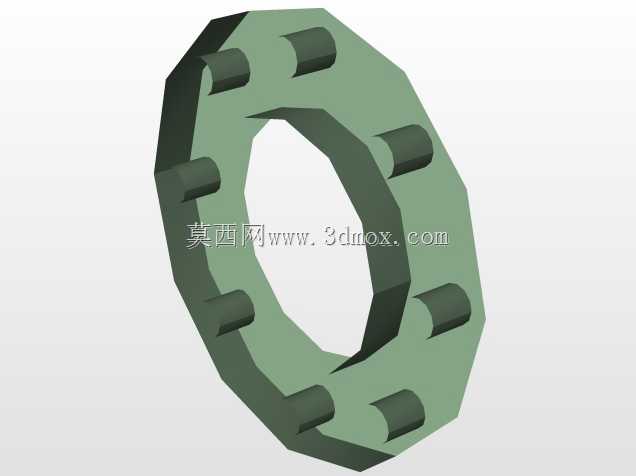

DN150-PN25钢制管法兰连接结构

在石化、市政给排水、热力输送、工业制程管路系统中，法兰是实现管道与管道、管道与设备、管道与阀门之间可拆卸刚性连接的核心承压部件，这款DN150-PN25规格的法兰，适配公称通径150mm的管路，额定承压能力25Bar，可覆盖中高压工况下的流体输送连接需求。从结构设计来看，该法兰采用突面密封形式，中心通孔与对接管道内径保持一致，避免通径突变造成的流体紊流、压损增大问题，法兰盘周向均匀布置8个螺栓通孔，孔位分度圆直径严格匹配同压力等级同通径的法兰标准，安装时螺栓穿入后可通过对称预紧实现均匀压合，配合密封垫片即可完成端面密封，杜绝高压工况下的介质渗漏。实际选型应用时，需要注意该法兰的安装边界尺寸：法兰盘外径满足PN25压力等级的结构强度要求，厚度经过承压校核，可承受25Bar工况下的轴向拉力、径向剪切力以及管路运行时的水锤冲击，不会出现法兰盘变形、螺栓孔撕裂的失效问题。不同于低压法兰的薄盘结构，该法兰的密封面加工有足够的平整度要求，可适配非金属平垫片、缠绕式垫片等多种密封件，不管是输送常温清水、热力蒸汽，还是弱腐蚀性工业介质，都能保证长期运行的密封可靠性。在管路装配场景中，这类法兰常被用在泵组进出口、换热设备接口、管段分段检修位，相比焊接式连接，法兰连接的形式可以在后期设备维护、管路改造时快速拆卸，无需切割管段，大幅降低现场运维的工作量。建模过程中，螺栓孔的周向阵列角度、中心通孔的同轴度、密封面的平面度都是需要重点控制的参数，若孔位偏差超过允许范围，现场安装时会出现螺栓无法穿入、密封面压合不均的问题，直接导致现场施工返工。此外法兰盘与管道对接的颈部过渡做了圆弧处理，可降低管路应力集中，避免长期运行中焊接位置出现疲劳裂纹，适配的焊接坡口也符合现场管道焊接的施工要求，无需二次加工即可直接完成与对接管道的组对焊接。
