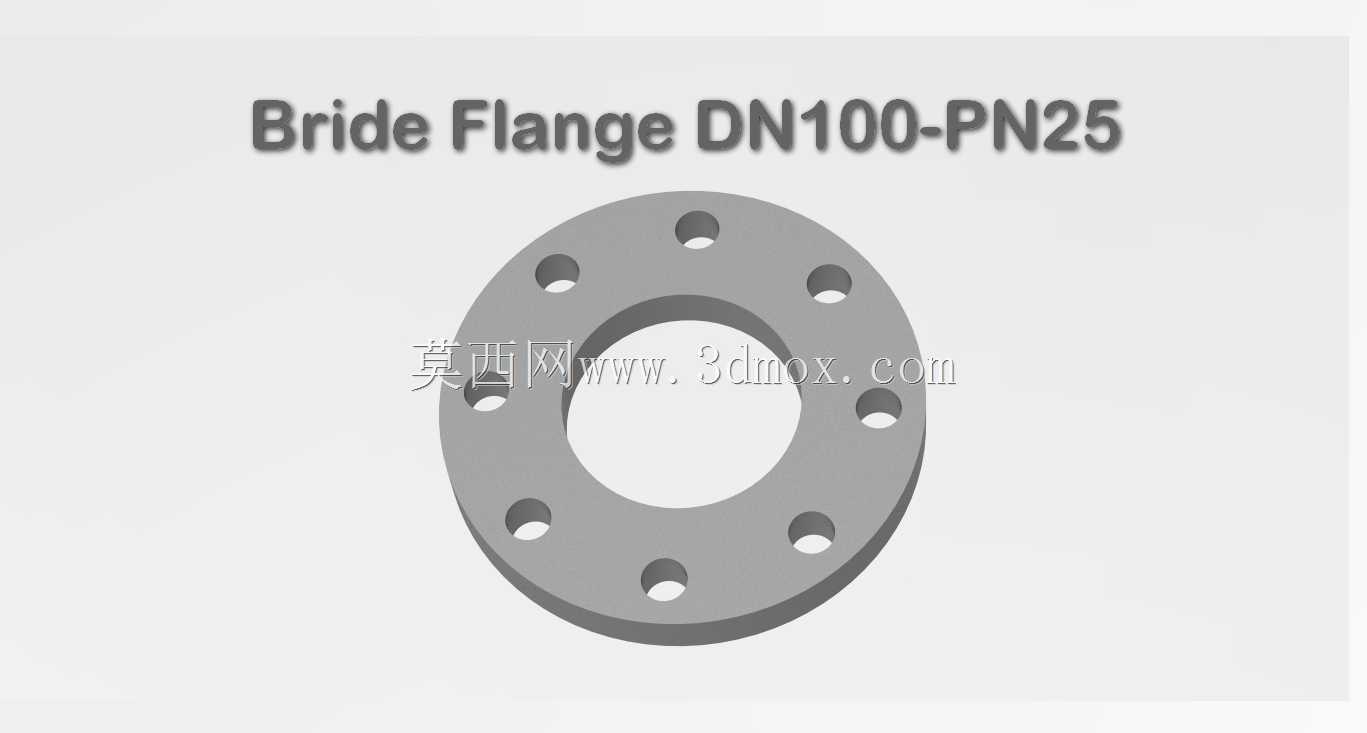

DN100PN25板式平焊法兰接头

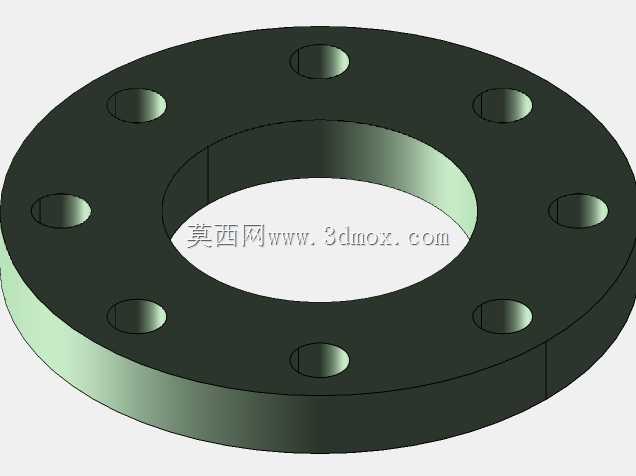

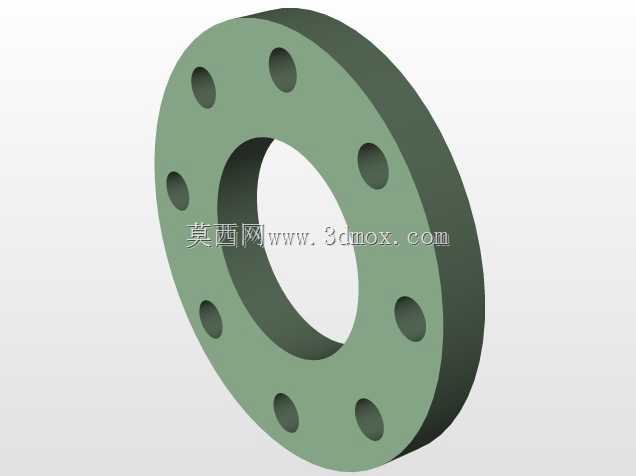

　　在压力管道系统的设计与装配环节，法兰接头是实现管段之间、管段与阀门设备之间可拆卸刚性连接的核心承压元件，本次梳理的DN100-PN25板式平焊法兰，是公称通径100mm、公称压力25bar工况下应用极为广泛的管路连接件，在化工流体输送、市政给排水、工业循环水系统、中压蒸汽管网、泵阀进出口对接场景中承担着密封承压、对位安装、检修拆解的关键作用。从现场装配的实际需求出发，这类法兰的结构设计完全围绕中压管路的连接可靠性展开：整体为圆盘式锻制或钢板车制结构，中心开设与DN100管道外径匹配的通孔，管道从法兰背部插入内孔后，通过内外两道角焊缝完成焊接固定，相比对焊法兰，平焊结构的现场组对门槛更低，不需要复杂的坡口加工与高精度对口工装，

　　在中小口径中压管路的安装现场能大幅缩短装配工时。法兰盘端面上沿圆周均匀分布8个贯通螺栓孔，孔位的分度圆直径、孔径尺寸严格匹配PN25压力等级的管法兰标准，装配时穿入对应规格的高强度螺栓，通过对角分步拧紧的方式让两片法兰的密封面均匀压紧中间的密封垫片，在2.5MPa的工作压力下形成无泄漏的刚性连接。从建模的工程逻辑来看，搭建该法兰三维模型时首先要锁定安装边界的核心尺寸：公称通径100mm对应的法兰外径、螺栓孔中心圆直径、密封面凸起宽度、法兰本体厚度都要符合压力等级对应的规范要求，不能随意增减壁厚——法兰厚度直接决定承压时的刚性，厚度不足会在螺栓预紧力作用下出现盘面翘曲，导致密封面比压不均引发泄漏；厚度过大则会造成材料浪费，

　　同时挤占管路周边的安装空间。螺栓孔的数量与分度角度是建模时容易出错的细节，PN25等级DN100规格的法兰螺栓孔为周向均布，建模时先绘制单个孔的拉伸切除特征，再通过圆周阵列完成全部孔位，阵列的中心必须与法兰本体、中心通孔的基准轴完全重合，否则现场装配时会出现螺栓孔错位，无法和配对法兰对位穿装。密封面的结构处理也需要贴合实际使用要求，该压力等级的法兰通常采用突面密封形式，盘面中心区域加工出一圈凸起的密封台，台面粗糙度需要满足垫片密封的要求，建模时要把密封面的凸台高度、过渡圆角准确还原，避免后续做管路干涉检查时漏掉密封垫片的安装空间。从实际使用场景来看，这类法兰常对接在离心泵的进出口、中压工艺管道的分段连接处、换热设备的管嘴位置，

　　管路检修时不需要切割管道，只需要松开螺栓即可拆开法兰面更换垫片、检修下游设备，这也是法兰连接相比焊接管路最突出的优势。设计选型时需要注意，PN25的压力等级意味着该法兰可以承受最高2.5MPa的工作压力，适用的介质包括水、蒸汽、油品以及多数无强腐蚀性的工业流体，如果是腐蚀性工况还需要匹配对应不锈钢材质并调整防腐余量。建模过程中还要考虑工程出图的实用性：法兰两端的焊接坡口位置、螺栓孔的倒角、密封面的加工纹理示意都可以在模型中做简化还原，既保证三维装配时和管道、螺栓、垫片的配合尺寸完全准确，又不会因为冗余特征拖慢整机管路装配的模型运行速度。在做管路系统三维布局时，法兰的外轮廓尺寸直接决定了管道并排敷设时的最小间距，如果两片相邻管道的法兰外径间隙预留不足，现场施工时扳手没有操作空间，螺栓无法完成拧紧，因此在建模阶段准确还原法兰的最大外径、螺栓头部伸出后的边界尺寸，就能提前在布局阶段规避安装干涉问题，减少现场返工。法兰盘的边角位置都做了小圆弧过渡，避免热处理和承压时出现应力集中，这个细节在三维建模时不能直接做成尖锐直角，要和实际机加工件的工艺结构保持一致，让模型既能用于虚拟装配校验，也能直接导入工程图生成加工尺寸，对接后续的车削、钻孔加工工序。
