不锈钢四腔室球形法兰连接组件

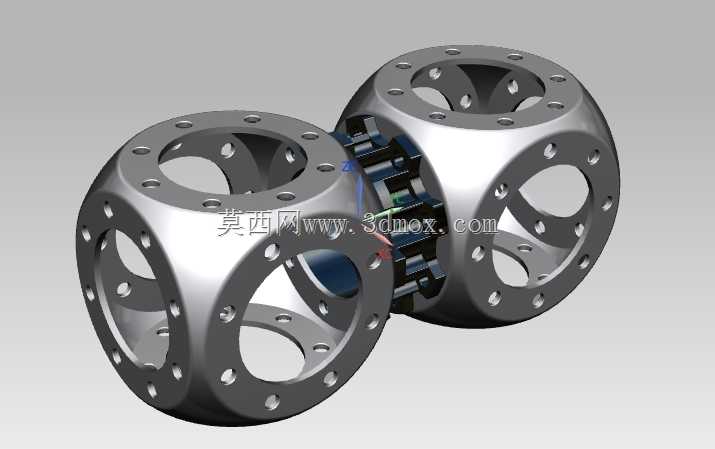

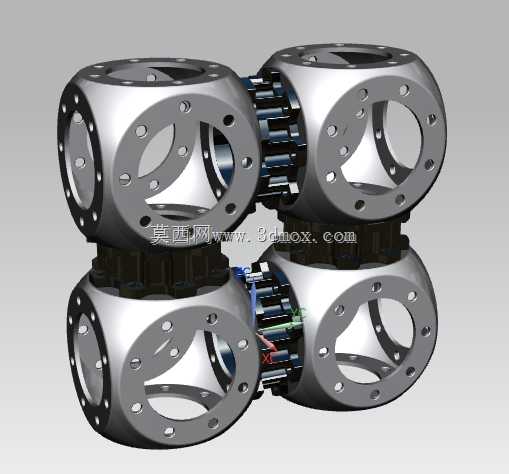

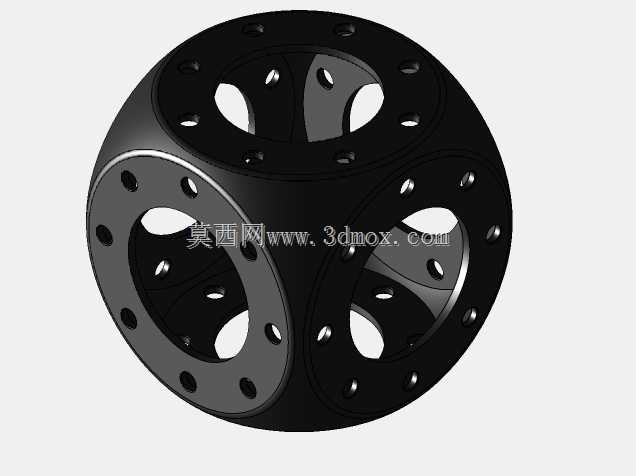

在流体输送、模块化实验装置以及特种管路集成系统中，这类多腔室球形法兰组件常被用作多通路交汇的核心连接节点，区别于常规平面法兰仅能实现两向管路对接的局限，该结构可同时对接四个方向的外接管路或功能模块，大幅缩减管路排布占用的空间，尤其适配紧凑型集成设备的内部布局需求。从结构设计逻辑来看，主体采用近似球形的腔体构型，相比直角多通接头，球形内壁能让各通路的介质流转更顺滑，减少介质在转角处的压损与湍流冲击，同时球形壳体的应力分布更均匀，在同等壁厚条件下能承受更高的内部压力，适配有一定压力要求的气、液介质输送场景。每个对接端面都采用标准法兰连接形式，端面上均匀排布的螺栓孔可匹配对应通径的常规法兰紧固件，安装时无需定制特殊连接件，能直接和现有标准管路体系兼容，降低现场安装的适配成本。组件拆分后可见内部的定位与密封结构，两个半壳对接处设置有精准的定位止口，装配时可快速对齐螺栓孔位，避免错位导致的密封失效，止口处可适配对应规格的密封垫片，满足不同介质的密封要求。材质选用不锈钢，一方面能适配多数腐蚀性介质的输送场景，另一方面不锈钢的结构强度足够，长期使用不易出现锈蚀变形，维护周期更长。从安装边界来看，组件整体外轮廓为对称球形结构，安装时需预留的操作空间主要集中在四个法兰端面的螺栓紧固区域，相比采用多个直角弯头拼接的多通路结构，该组件的径向占用尺寸更小，在狭小的设备舱内布置时，能有效避开周边其他元器件的安装位置，同时整体重量更轻，可降低支撑结构的负载。在实际选型应用中，这类组件常被用于小型化工实验装置、液压集成阀组配套、特种流体分配设备中，可根据实际通路需求在四个法兰端分别对接管路、传感器、泄压阀等不同功能部件，实现单节点多通路的集成功能，减少管路接头数量的同时，也降低了整个管路系统的泄漏风险点。建模过程中对法兰端面的螺栓孔位置度、球形腔体的壁厚均匀性、对接止口的配合公差都做了精准还原，可直接用于装配干涉校验、管路布局模拟，也可作为衍生设计的基础模型，根据实际工况调整法兰通径、螺栓孔规格以及腔体壁厚参数。
