ANSI B16.9标准搭接接头短端管件结构

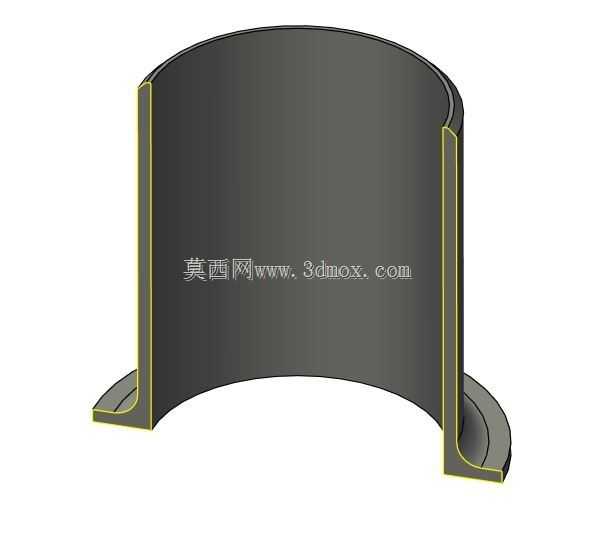

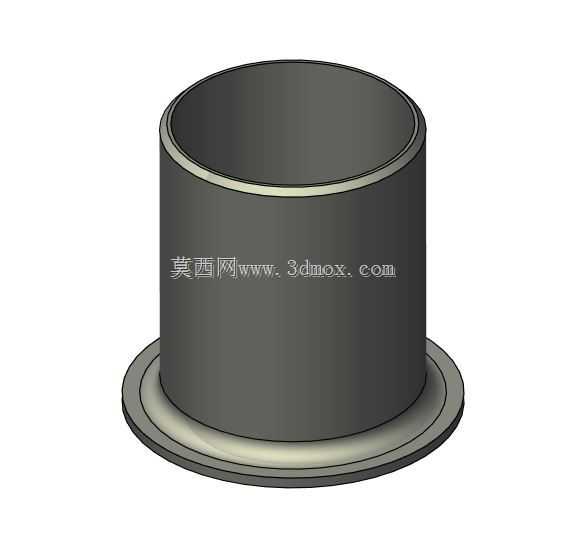

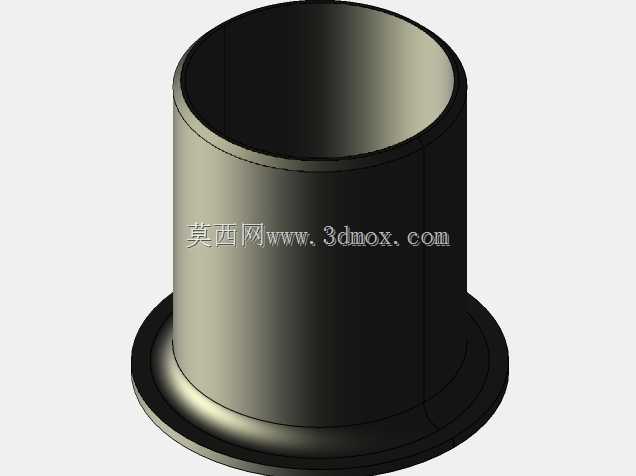

在石油化工、市政给排水、食品医药等行业的压力管路布设场景中，搭接接头短端是松套法兰连接体系里的核心适配部件，这类部件常搭配松套法兰使用，解决管路安装时法兰螺栓孔对中难度大、后期管路维护拆卸频繁、不同材质管路过渡连接的实际问题。不同于整体式法兰的刚性连接结构，搭接接头短端的设计思路是将管路密封承压与法兰紧固的功能拆分，短端本体直接与输送管路通过焊接方式连为一体，承担介质输送的承压与密封面贴合功能，外部配套的松套法兰可以绕短端轴线自由转动，安装时无需转动整段管路就能对齐法兰螺栓孔，大幅降低狭小管廊、高空管路、长距离管线拼接时的安装对位难度。从结构外形来看，该部件主体为等径圆筒结构，一端外翻形成环形搭接凸缘，凸缘的密封面平整度直接决定连接后的密封性能，设计时凸缘外径需与配套松套法兰的内止口尺寸匹配，保证法兰卡装后不会出现轴向窜动，同时凸缘厚度需满足对应压力等级下的承压要求，避免螺栓紧固时凸缘发生变形导致密封失效。圆筒段的外径与对接管路的外径保持一致，焊接时可采用对接焊形式，保证焊口处的通径平滑过渡，减少介质输送时的局部阻力，避免焊口处出现介质滞留、冲蚀磨损加剧的问题。在尺寸边界设计上，该类短端覆盖常规管路通径规格，适配不同壁厚等级的管路，短端的插入长度需满足焊接操作空间要求，同时要保证与法兰装配后，法兰密封面能够完全贴合短端凸缘的背面，不会出现间隙导致紧固时受力不均。实际选型应用中，需要根据输送介质的腐蚀性、工作压力、工作温度匹配短端的材质，腐蚀性介质场景可选用不锈钢材质短端搭配碳钢松套法兰，在满足防腐要求的同时降低整体管路的材料成本；频繁拆卸检修的管路段，采用该类搭接结构可避免每次拆卸都切割焊口，大幅降低维护工作量。建模过程中，凸缘与圆筒段的过渡圆角是需要重点关注的结构细节，圆角过小会导致焊接或承压时出现应力集中，长期受管路振动、压力波动影响容易出现开裂泄漏，圆角过大则会影响法兰的装配贴合度，因此需要结合对应的压力等级标准确定合理的过渡圆角参数，同时保证圆筒段的圆柱度、凸缘密封面的平面度满足形位公差要求，避免安装后出现密封面偏斜导致的泄漏问题。
