高密度聚乙烯90度弯头结构设计

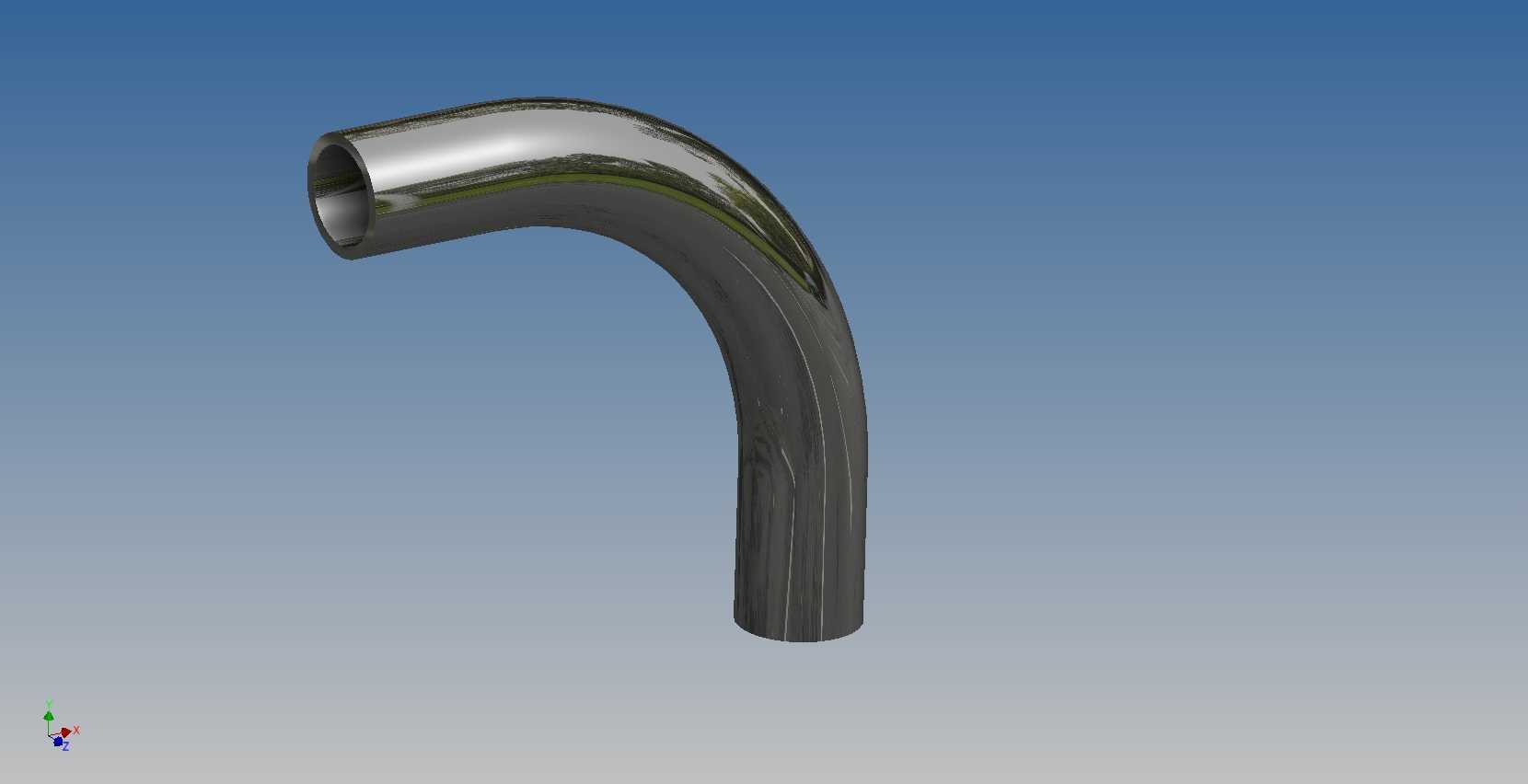

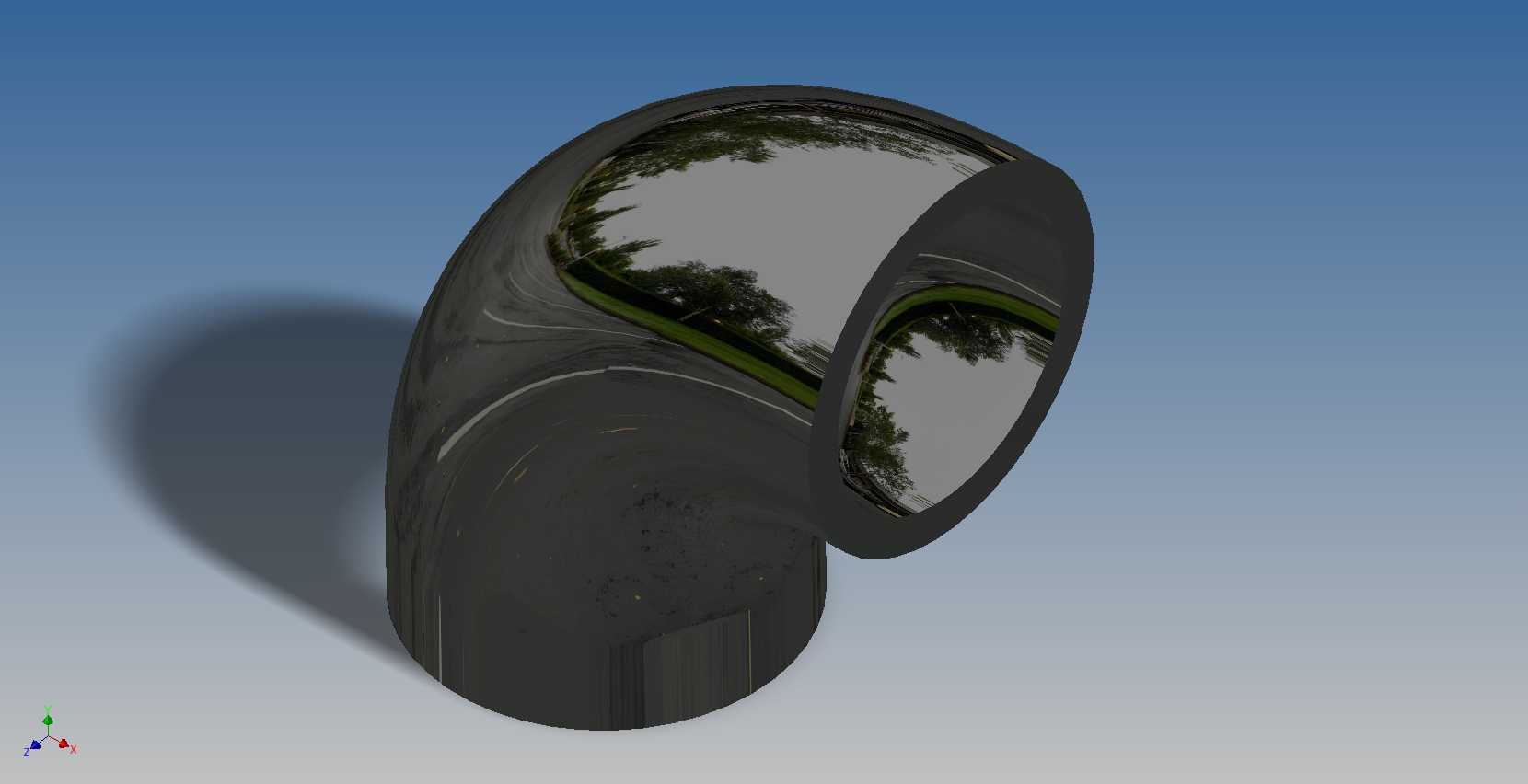

在市政给排水、建筑室内供水、化工流体输送等管线布设场景中，弯头是改变管路走向的核心配件，这款高密度聚乙烯弯头针对SDR17压力等级设计，适配公称压力1.0MPa的流体输送工况，可满足常温下生活给水、雨污排放、弱腐蚀性化工介质输送的转向需求。从结构设计逻辑来看，该弯头采用等径90度转弯结构，两端接口尺寸与同规格HDPE直管完全匹配，接口处预留了标准热熔对接的焊接余量，安装时可直接与直管段通过热熔焊机完成焊接，无需额外配置转换接头，焊接后接口强度高于管材本体，能有效避免管线运行过程中接口渗漏的问题。弯头的转弯曲率半径采用长半径设计，相较于短半径弯头，流体流经时的局部阻力系数更低，可减少管线运行时的压损，降低输送泵的能耗，同时也能减少流体中固体杂质在转弯处的淤积，降低管线堵塞的风险。尺寸覆盖范围从20mm到500mm，可适配从民用建筑入户小管径供水管线到市政主输水管道的不同规格需求，安装时需注意转弯处的固定支墩设置，尤其是大口径规格的弯头，在管线通水承压后会产生轴向推力，需根据管线压力等级核算支墩的承重能力，避免弯头移位造成接口脱开。产品的壁厚严格遵循SDR17的标准比值，即公称外径与壁厚的比值为17，整个弯头段的壁厚均匀度控制在±5%以内，避免局部壁厚过薄导致承压能力不足，转弯处的外壁做了圆弧过渡处理，不存在应力集中的锐角结构，在长期内压作用下的抗蠕变性能更优，可保证50年以上的使用寿命。建模过程中对弯头的内壁流道做了顺滑处理，没有拼接台阶或凸起，流体流经时不会产生紊流，也减少了流体对管壁的冲刷磨损，适配HDPE材质的韧性特点，在地基轻微沉降的工况下，弯头可通过自身的微量变形抵消管线应力，不会出现脆性断裂的问题。
