大口径法兰连接明杆式16英寸闸阀结构

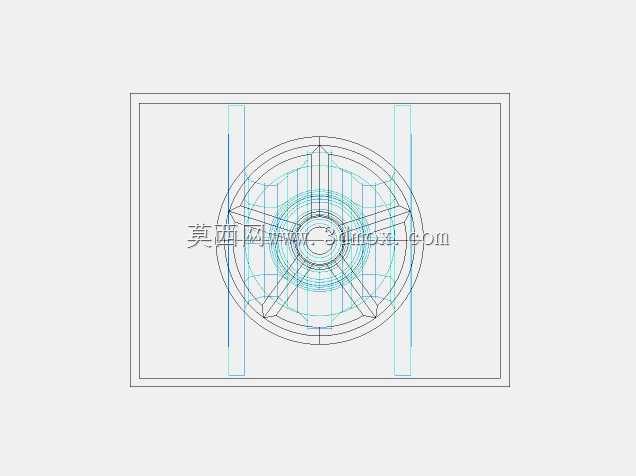

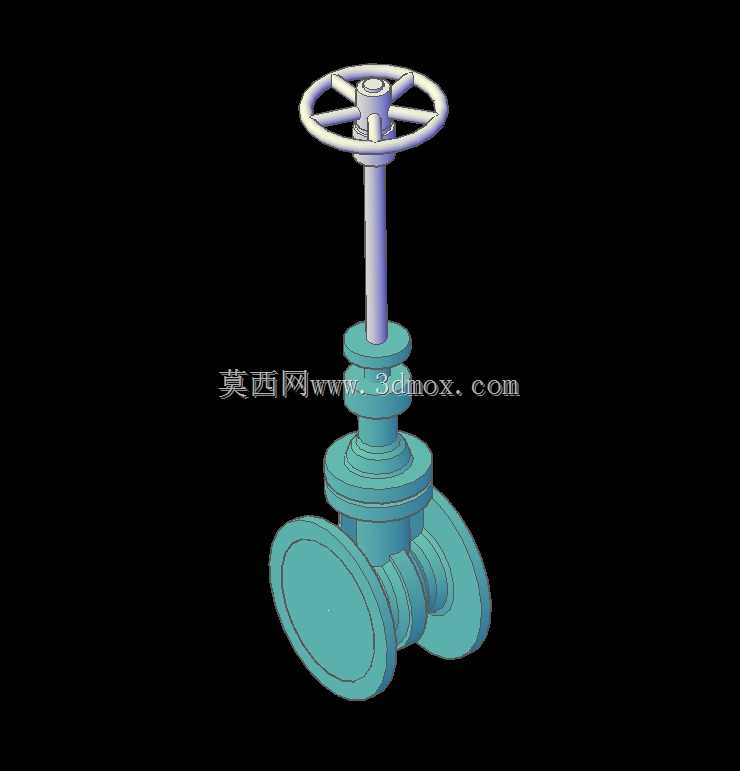

在市政供水主干网、长距离输油输气管线、大型化工装置的循环水系统、火电厂冷却水管路这类大流量输送场景中，16英寸通径的闸阀是管路截断控制的核心部件，这类大口径闸阀通常不用于频繁调节流量，核心作用是在管路检修、工况切换时实现介质的完全截断，保障下游作业段无介质渗漏、压力完全释放。从结构设计来看，这款闸阀采用明杆结构设计，手轮转动时阀杆会随启闭动作做轴向升降，现场操作人员可以直观通过阀杆的伸出长度判断阀门的启闭状态，避免出现误判阀门开度引发的管路憋压、介质泄漏问题，相比暗杆闸阀，明杆结构的阀杆螺纹部分不与输送介质直接接触，在输送清水、轻度腐蚀性流体、含少量杂质的污水时，螺纹副不会被介质冲刷、腐蚀，能大幅降低启闭卡涩的概率，延长部件维护周期。阀门两端采用法兰连接结构，法兰的密封面尺寸、螺栓孔分布完全匹配同压力等级的16英寸管路法兰标准，安装时只需对齐法兰密封面，加装对应材质的密封垫片后按对角顺序紧固螺栓即可完成安装，不需要对管路端做额外加工，适配现有大口径工业管路的安装规范，能有效降低现场安装的施工难度。阀体采用流道直通式设计，介质流经阀体时没有方向突变，流阻系数远小于同通径的截止阀、球阀，大流量输送时不会产生过大的压力损失，能有效降低长距离输送过程中的泵组能耗。闸板采用平行式双闸板密封结构，关闭时闸板在阀杆推力作用下贴合两侧阀座密封面，即使介质中带有少量固体颗粒杂质，也不会因为闸板卡滞导致密封失效，在低压大流量的管路工况下依然能保持可靠的密封性能。顶部的手轮采用轮辐式结构，直径经过力矩匹配设计，操作人员不需要加接额外的加力杆，就能在额定工作压力下完成阀门的启闭操作，手轮与阀杆的连接采用方榫配合结构，长期使用出现磨损后可以快速拆卸更换，不需要整体拆卸阀杆组件。从安装边界来看，这款闸阀的整体高度包含手轮全开启时的阀杆伸出长度，在管路布置时需要预留足够的上部操作空间，阀体两侧的法兰外缘尺寸也需要在管路支墩设计时预留对应的安装间隙，避免后期维护时没有足够的操作空间拆卸螺栓。这类大口径闸阀通常会在阀体底部设置排污堵头，在管路长期停运检修时，可以打开堵头排空阀腔内部积存的介质与杂质，避免冬季低温环境下阀腔存水冻裂阀体，也能减少杂质沉积对阀座密封面的冲刷磨损。
