卡斯特尔黄铜制冷管路电磁阀结构设计

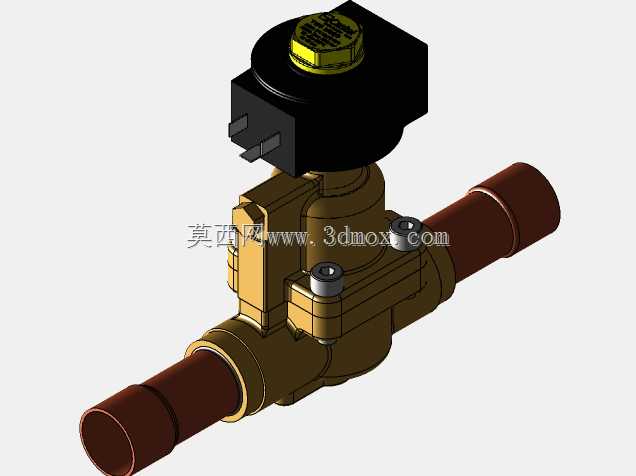

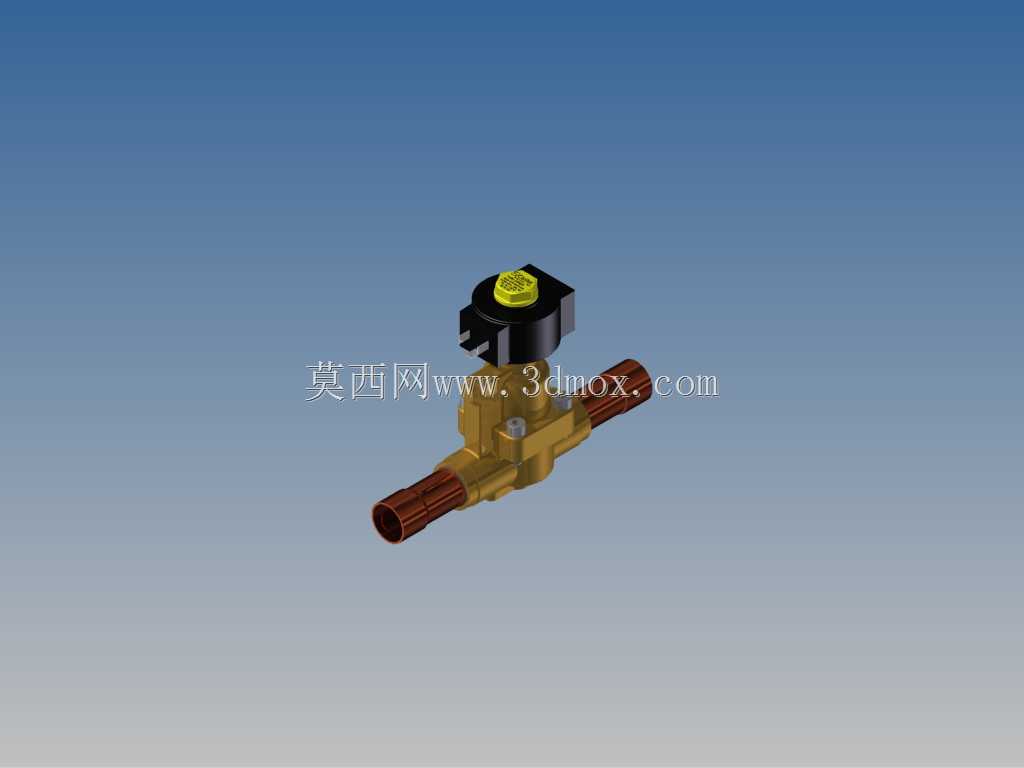

这款阀件主要面向商用制冷、冷链输送的流体管路控制场景，常见于冷库制冷机组、商超冷柜冷媒输送回路、工业冷水机的管路通断控制环节，核心作用是根据系统控制信号精准切断或导通冷媒通路，配合温控、压力传感元件完成制冷回路的自动化通断调节，避免冷媒异常窜流导致的系统压力失衡、制冷效率下降问题。从结构设计来看，阀体采用锻造黄铜一体成型的主体结构，黄铜材质兼顾了冷媒兼容性与管路焊接的工艺适配性，两端延伸的紫铜连接管直接适配制冷行业常用的铜管钎焊连接工艺，无需额外转换接头就能直接对接同管径的制冷管路，减少管路连接点的泄漏风险。阀体上部的电磁驱动组件采用密封式封装结构，将线圈、动铁芯等电气元件完全隔离在冷媒腔体之外，既避免冷媒长期侵蚀电气部件导致的绝缘失效，也能防止线圈发热对低温冷媒的温度状态产生额外干扰，顶部的黄色标识端盖用于区分线圈电压规格与常闭常开属性，方便现场安装调试时快速识别阀件功能类型。设计过程中优先考虑了制冷管路的安装边界，阀体整体采用直通式流道布局，流体沿管路轴向直通，流道阻力远小于角式结构阀件，能有效降低冷媒输送过程中的压损，减少压缩机的额外负载。两侧连接管的长度预留了足够的钎焊操作空间，安装时无需过度弯折相邻管路就能完成焊接作业，阀体中部的六角定位台可以配合管钳完成固定，避免焊接过程中阀体受力转动导致的内部密封件错位。电磁头部分采用快装式卡扣结构，后期维护时无需拆解阀体、释放管路冷媒就能直接更换故障线圈，大幅降低现场运维的工作量与冷媒损耗。流道内部的密封副采用耐低温氟橡胶材质，适配R22、R404A、R134a等多种常用制冷冷媒，在-40℃到120℃的工作温度区间内都能保持稳定的密封性能，不会因为低温脆化或者高温软化导致内漏问题。阀体的壁厚设计经过耐压校核，能承受制冷系统最高3MPa的工作压力，满足高压侧管路的安装使用要求，整体结构没有多余的突出结构，能适配机组内部紧凑的安装空间，并排布置多组阀件时也不会出现安装干涉问题。
